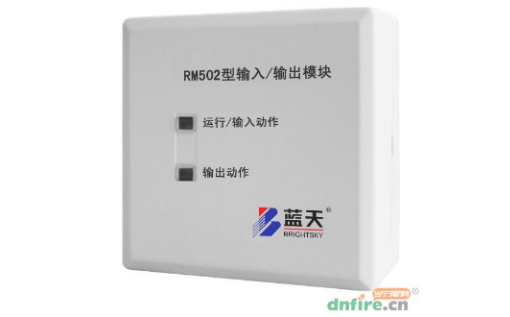

RM502輸入輸出模塊是藍天消防的一款二線制控制模塊,模塊不需要DC24V工作電源線。

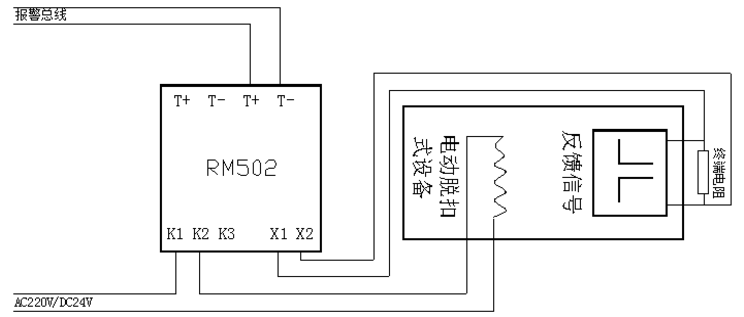

RM502輸入輸出模塊接線圖:
接線說明:
T+、T-:報警總線(無極性)
X1、X2:無源信號輸入(終端電阻4.7K)
K1、K2:常開觸點,K1連接24VDC、K2連接外負載,具有監控外負載的斷線故障功能。
K2、K3:常閉觸點
