HJ9503核中警輸入輸出模塊接線圖

作者：核中警日期：2021-07-29 10:02:04 瀏覽：21406

核中警HJ9503輸入輸出模塊有源接線示意圖：

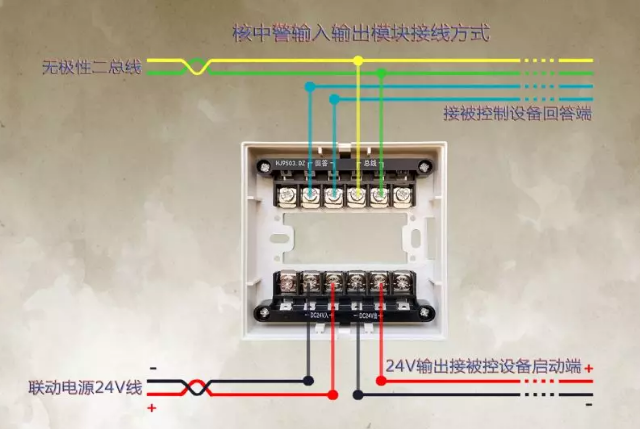

核中警HJ9503輸入輸出模塊有源接線示意圖

　　1、上圖為輸入/輸出模塊底座有源接線方式。

　　2、接線無極性，24V接線有極性。

　　3、回答接被檢測設備回答即反饋端，按照上圖接線即可。簡單、方便。

　　注：工程調試時排煙口、送風口、強切等設備應將此模塊設置為脈沖模式使用。

HJ9503核中警輸入輸出模塊無源接線示意圖：

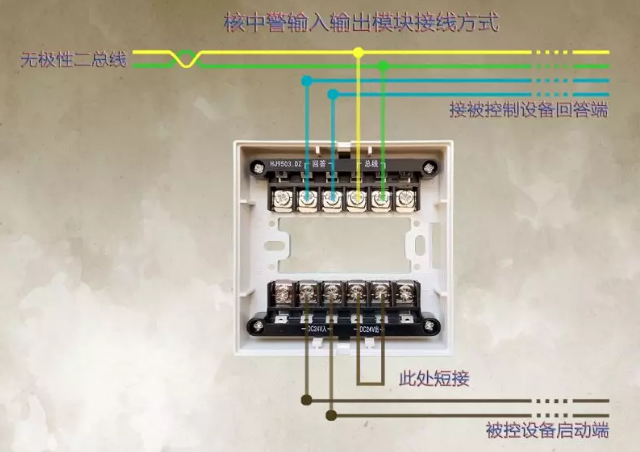

HJ9503核中警輸入輸出模塊無源接線示意圖

　　1、上圖為輸入/輸出模塊底座無源接線方式。

　　2、接線無極性。

　　3、回答接被檢測設備回答即反饋端，按照上圖接線即可。簡單、方便。

從接線圖上看，核中警HJ9503模塊的輸入反饋端是不需要接電阻的。
