JB-BG-SCi3型氣體滅火/火災報警控制器（聯動型）采用壁掛安裝，控制器的顯示操作面板應避開陽光直射，房間內無高溫、高濕、塵土、腐蝕性氣體；不受振動、沖擊等影響。

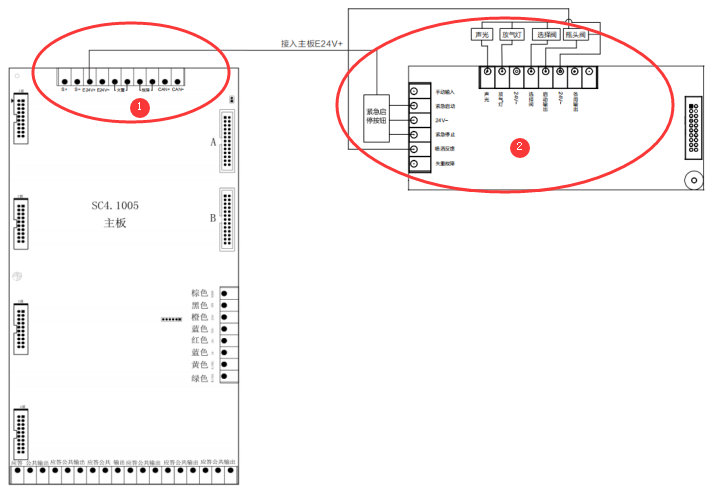

主板接線示意圖如上圖所示。

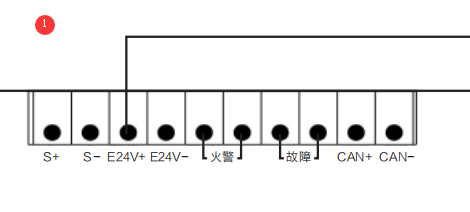

　　“S+”、“S-”為總線接線端子，用于連接探測器、手動報警按鈕、輸入輸出模塊等智能部件；

　　“E24V-”、“E24V+”為輸出24V端子；

　　“CAN+”、“CAN-”為聯網接線端子；“火警”為火警端子；故障”為故障端子；主板底端為6組多線接線端子，連接消防設備，應答、公共、輸出3個端子為1組，應答與公共接入設備反饋端，輸出與公共接入消防設備啟動端。

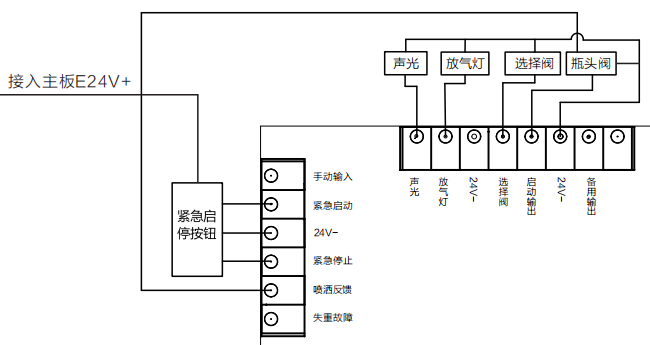

　　聲光、放氣燈、選擇閥、啟動輸出與24V-之間為有源24V，緊急啟動、緊急停止、噴灑反饋與24V-之間為無源觸點。
