應急疏散余壓監控系統

消防應急疏散余壓監控系統通過余壓探測器采集防煙樓梯或前室與消防通道間的余壓值，通過無極性二總線上傳至余壓監控器，由監控器進行數據分析處理。當余壓超過設定范圍時，監控器發出聲光報警信號并對報警部位進行顯示和打印，同時監控器采用算法控制余壓監控器實時調節風閥執行器角度，控制正壓送風系統旁通閥的開啟和關閉，保證余壓值保持在安全范圍內。

系統設置條件、位置

2015年5月正式實施的GB50016-2014《建筑設計防火規范》。

2018年8月正式實施的GB51251-2017《建筑防煙排煙系統技術標準》

　◎第12.3.5條規定（GB50016-2014）

　　隧道的避難設施內應設置獨立的機械加壓送風系統，其送風的余壓值應為30Pa～50Pa。

　◎第3.4.4條規定（GB51251-2017）

　　機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞增分布，余壓值應符合下列要求：

　　1、前室、封閉避難層(間)與走道之間的壓差應為25Pa～30Pa；

　　2、樓梯間與走道之間的壓差應為40Pa～50Pa；

　　3、當系統余壓值超過最大允許壓力差時應采取泄壓措施。最大允許壓力差由本標準第3.4.9條計算確定。

　◎第5.1.4條規定（GB51251-2017）

　　機械加壓送風系統宜設有測壓裝置及風壓調節措施。

系統線路敷設及線纜選型

　◎應按照GB50166-2019《火災自動報警系統施工及驗收標準》規定走弱電井（弱電架橋），以確保通信傳輸不受強電或射頻信號干擾。

　◎為保證通訊可靠性，監控器至余壓控制器(S總線型)、余壓探測器的信號線應按照GB50166中3.2.21要求采用ZR-RVS-2*1.5mm²雙絞線，通訊距離不超過1500米。

　◎穿管、絕緣等要求見EI-JSJD-0-1《火災自動報警聯動等系統通用要求》。

系統施工注意事項及配置說明

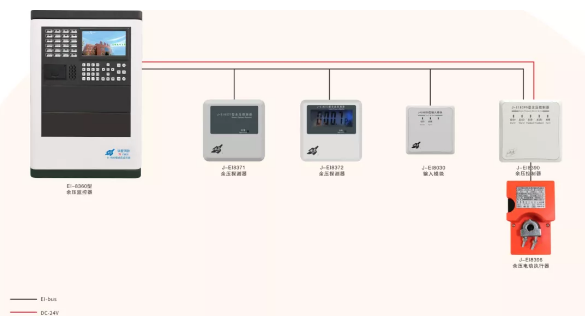

為保證系統功能實現和正常運行，應嚴格按照“系統示意圖”和“線路敷設及線纜選型”、GB50166等要求施工，注意事項如下：

　　1、監控器安裝在消防控制室，主電源應取自消防電源AC220V/50HZ，嚴禁使用電源插頭，接地應牢固。線路等要求詳見《火災自動報警聯動等系統通用要求》。

　　2、EI-8360型余壓監控器單回路可帶載100只部件(余壓探測器與余壓控制器)，系統最多可劃分為64個控制分區(分區手自動可單獨設置，每個分區內只能帶一個執行器、一臺余壓控制器)，每臺監控器最多配置2塊回路板（4個回路），可以帶載4*100=400只部件。

　　3、余壓探測器與余壓控制器(S總線型)可使用PGM8000/8001編碼器設置地址，也可通過監控器在線設置地址。

　　4、前室每層均設一只余壓探測器，樓梯間在約1/3和2/3高度處各設置一只余壓探測器，引壓用的氣管可根據現場實際情況裝于墻面或吸頂安裝均可。

　　5、監控器DC24電源最多支持6只7W/24V(約300mA)的電動風閥執行器，超過該數量需要自行配置外控電源，執行器所需總電流=功率/電壓*執行器個數。

備注：

　　建議根據實際布線要求決定是否從監控器取24V給余壓控制器供電，如現場距離較遠，可購買AC220轉DC24V的電源轉換器，從風機控制柜取220V轉為24V進行供電。電源轉換器的參數要求：

　　輸入：AC220V，輸出：DC24V,功率：≥12W。

安裝與接線方式

余壓監控器一般安裝于消控室，采用壁掛式安裝。

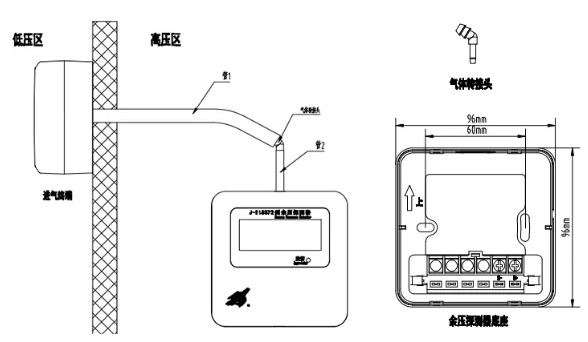

余壓探測器一般安裝在前室和樓梯間，與走道側的進氣終端通過導氣管相連。

具體安裝方式見下圖：

備注：

　　管1建議使用內徑5mm，外徑8mm的硅膠軟管；管2建議使用內徑2mm，外徑4mm的。

　　硅膠管外應增加PVC管或其他保護性材料，避免硅膠硅膠管受到擠壓或折彎變形。

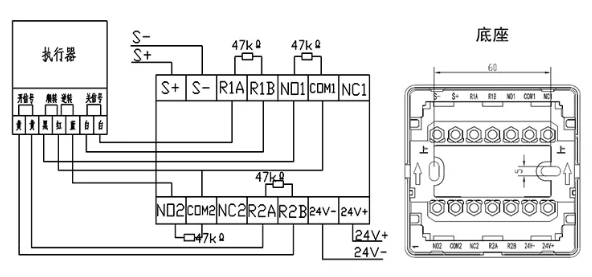

余壓控制器一般安裝于風機控制器內，其接線方式見圖：

備注：

　　圖示為順時針開閥，如逆時針開閥，需調整接線。如編程不檢斷線，47K匹配電阻可不接。

　　電動執行器通過桿錐與泄壓閥連接，桿錐的要求如下：超出泄壓閥體部長度不小于60mm，直徑：4-7mm。

常見故障顯示類型解釋

　◎24V斷線：余壓控制器24V斷電。

　◎總線短路：表示總線（回路型號線）存在短路。

　◎未編：表示余壓探測器或余壓控制器(S總線型）沒有進行編程，需要進入編程菜單進行編程。

　◎編程類型錯誤：表示所接部件類型和實際編程部件類型不符。

　◎信號線斷線：表示余壓控制器反饋線路斷開或未接匹配電阻。

　◎輸出線斷線：表示余壓控制器與電動執行器間控制線路斷線。
