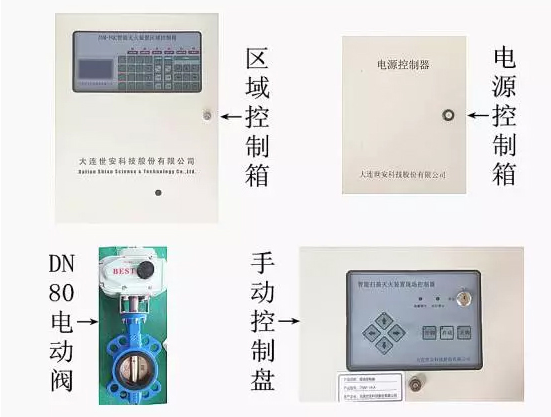

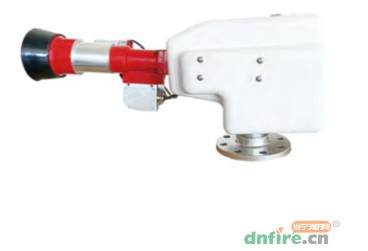

圖中消防水炮實物設備：
| ZNM-FQC分區控制箱 | ZNM-FQC為區域內的設備提供220伏設備電源，電磁閥電源，24伏直流電源，通過CAN總線信號可以接收區域內設備的火警信號，同時可嘆操作區域內設備的動作以及把信號傳輸?shù)缴弦患壜?lián)動控制柜。 |
| ZDMS0.8/30S電源控制箱 | 電源控制箱是現場給水炮提供直流電源，接收遙控器信號，控制電動閥，接收水炮的報警信號傳輸?shù)缴弦患墔^(qū)域控制箱等一些轉換功能。 |
| ZNM-XKA手動控制盤 | ZNM-XKA是現場一對一控制對應水炮的上下左右，開閥關閥的一些簡單操作。 |
| DN80電動閥 | 電動閥是控制水炮的開閥關閥，出水，關水的作用。 |

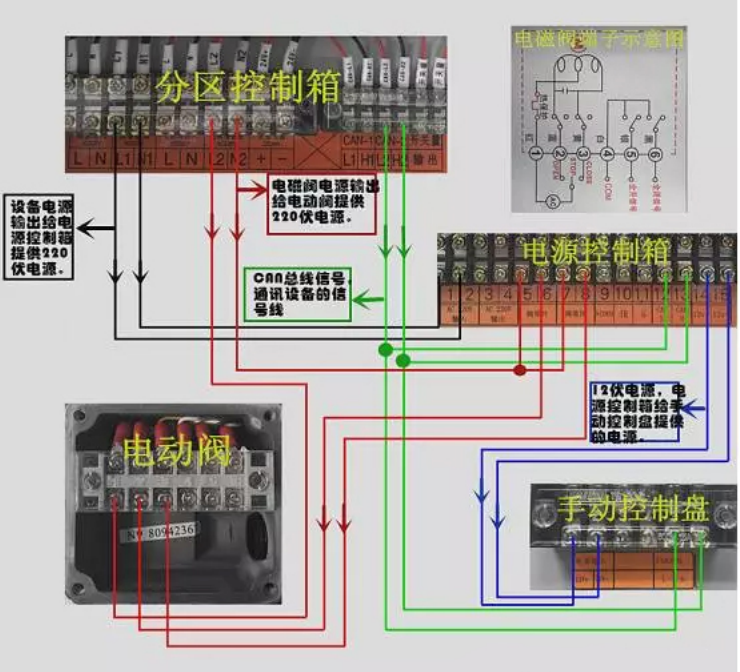

消防水炮實物接線圖：
注：
1、接線時按照本圖中的線對應的端子接線，由于產品升級更新標簽與端子可能存在偏差。
2、圖中導線數量8根
220伏設備電源線2根(ZRBV2*2.5)圖中黑色線
220伏電磁閥電源線2根(ZRBV2*2.5)圖中紅色線
12伏直流電源線2根(ZRBV2*1.5)圖中藍色線
CAN總線信號線2根(ZRRWP2*l.5)圖中綠色線
3、CAN總線接線時，L接L,H接H,不能顛倒。
4、分區控制箱的CAN信號LI,H1是接聯動控制柜。
5、本圖中分區控制箱接的線均為輸出線。
