消防應急照明與疏散指示系統（集中控制型）的應急照明聯動、指示燈的方向點亮都需要火災自動報警系統提供信號，那么兩個系統之間的交流者就是應急照明控制器與火災報警控制器（俗稱消防主機）。

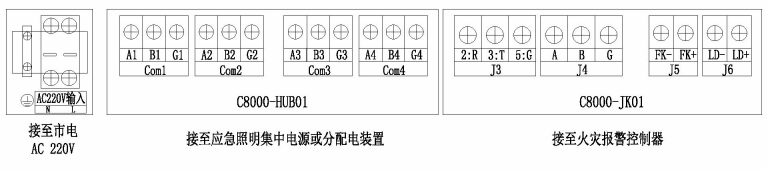

J-C-11S80G應急照明控制器的接線端子如下圖，C8000-JK01端子接口板就是與消防主機連接的。

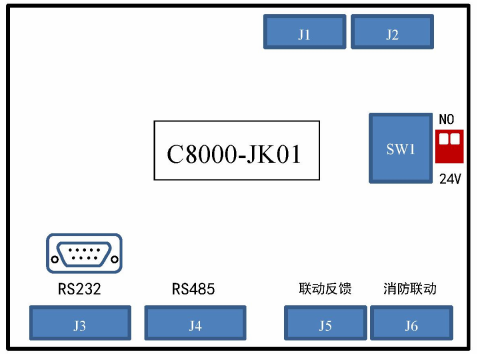

C8000-JK01端子接口板功能介紹：

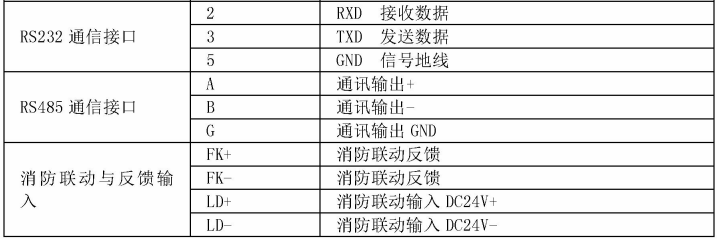

　　J3為RS232聯動通信接口，J4為RS485聯動通信接口，J5、J6消防聯動與反饋輸入接口。

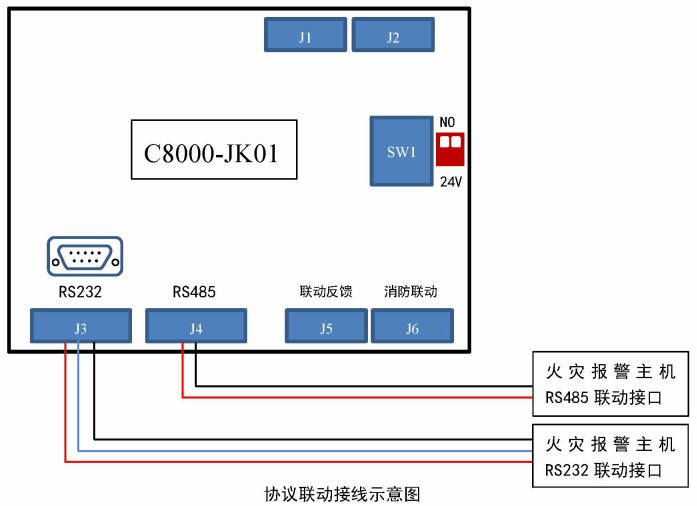

協議聯動接線說明：

　　通訊線纜將消防主機與應急照明控制器的火災報警聯動接口進行連接，運行系統軟件，選擇對應的火災報警協議，重啟軟件，在串口數據界面觀察火災報警信息，測試通訊接口是否正常工作；

　　運行模式鑰匙旋轉至自動，隨機測試火災探測器（感煙探測器、感溫探測器、手動報警按鈕），觀察系統對火災報警信息的獲取情況及聯動動作的正確性，觀看智能疏散系統是否進入應急狀態。

　　注：RS232與RS485兩種聯動接口，不能同時使用，僅支持二選一。

信號聯動接線說明：

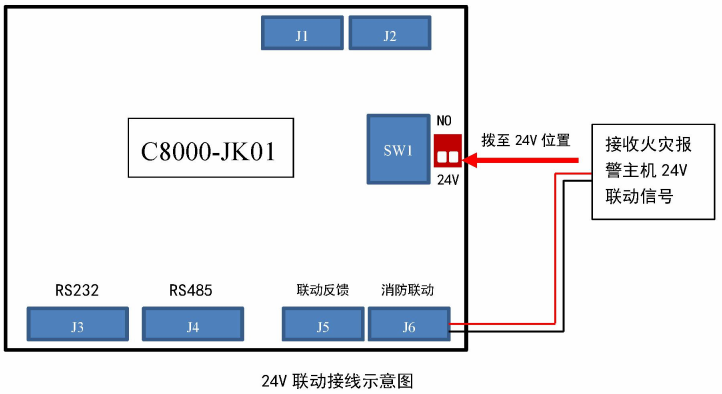

　　J6接線端子可實現與報警主機進行信號聯動，信號聯動支持24V和無緣干接點。

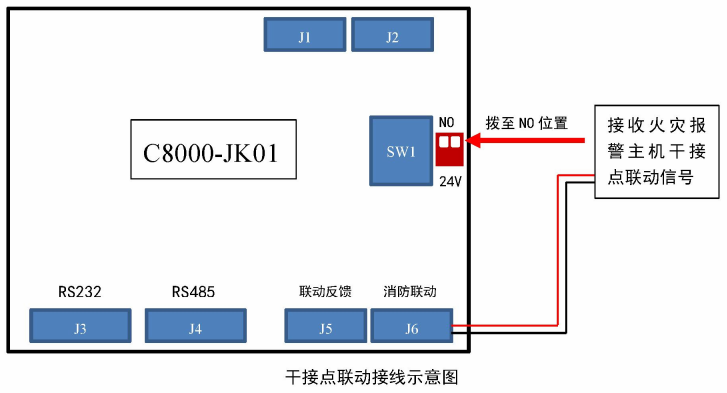

　　C8000-JK01右側SW1撥碼開關，撥至NO為無源聯動；撥至24V為有源聯動，按需撥碼。
