一、ISL8020火災顯示盤內部走線說明

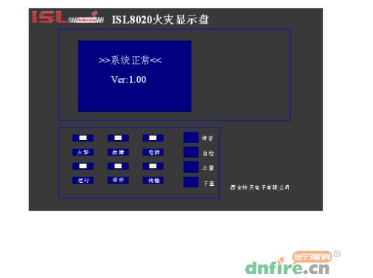

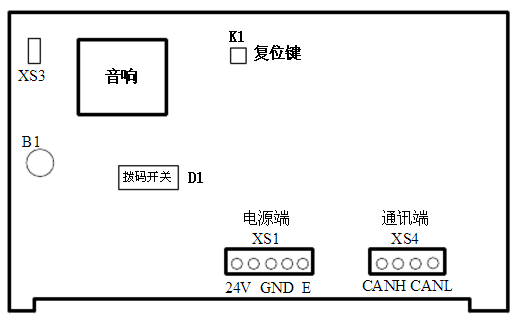

1、電路板元件面示意圖如下：

圖一 電路板元件面示意圖

2、火災顯示盤機箱右側面板上裝有一個電源控制鎖，用來控制輸入的DC24V。打開鎖，接通電源；關閉鎖，切斷電源。

3、內部走線說明

　　電源控制鎖有2組開關，其中一組控制DC24V的正極（接到PCB板XS1端子1、2），另一組控制DC24V負極，即GND（接到PCB板XS1端子3、4）。

　　底板上2個模塊分別接在電源電路和通信電路中。其中X3為電源端，接PCB上電源XS1端（注意正負極性），X4為CAN通信端，與PCB上CAN通信XS4端相連（需要注意極性）。

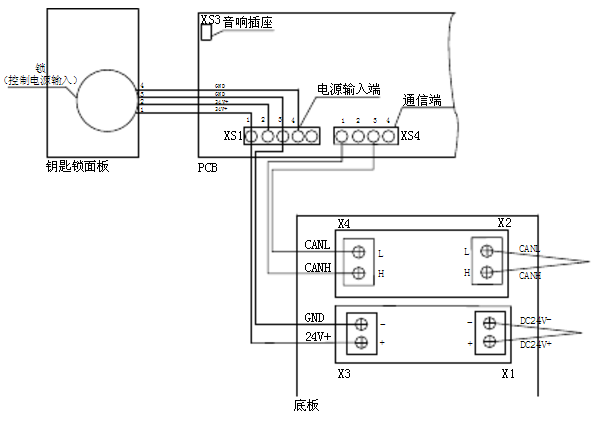

圖二 內部走線圖

二、電源及通訊線的連接

　　1、首先檢查機器外觀有無損傷，螺絲是否松脫。一切完好方可進行電源線及通訊線的連接。

　　2、火災顯示盤機箱內底殼上裝有2個隔離模塊，模塊端子標識X1和X2分別為電源（DC24V）輸入端和通訊（CAN通信）連接端。

　　3、將電源線24V正接入X1端子的標識“+”，24V負接入X1端子的標識“-”（如圖三所示）。

　　4、將通訊線H接入X2端子的標識“H”，L接入X2端子的標識“L”（如圖三所示）。

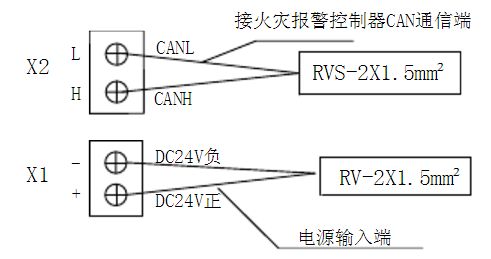

圖三 外部接線圖

　　5、ISL8020火災顯示盤使用開環通訊，不容許接成閉環形式。且控制器的通訊方式要和本機相對應。通訊速率為4800。否則。將通訊失敗。

　　6、一臺控制器上的所有火災顯示盤，要求一進一出的“手拉手”方式連接在通訊總線上。否則，將造成系統不穩定。
