一、消防設備電源狀態監控系統設置條件、位置

GB51348-2019《民用建筑電氣設計標準》（簡稱民標）規定：

　　13.3.8設有消防控制室的建筑物應設置消防電源監控系統，其設置應符合下列要求∶

　　1消防電源監控器應設置在消防控制室內，用于監控消防電源的工作狀態，故障時發出報警信號。

　　2消防設備電源監控點宜設置在下列部位∶

　　 1）變電所消防設備主電源、備用電源專用母排或消防電源柜內母排;

　　 2）為重要消防設備如消防控制室、消防泵、消防電梯、防排煙風機、非集中控制型應急照明、防火卷簾門等供電的雙電源切換開關的出線端;

　　 3）無巡檢功能的EPS應急電源裝置的輸出端;

　　4）為無巡檢功能的消防聯動設備供電的直流24V電源的出線端。

GB50116-2013《火災自動報警系統設計標準》（簡稱火規）規定：

　　3.4.1具有消防聯動功能的火災自動報警系統的保護對象中應設置消防控制室。（強制性條款）

二、系統線路敷設及線纜選型

　　◎應按照GB50166-2019《火災自動報警系統施工及驗收標準》規定走弱電井（弱電架橋），以確保通信傳輸不受強電或射頻信號干擾。

　　◎?yàn)楸ＷC通訊可靠性，監控器至傳感器的信號線應按照GB50166中3.2.21要求采用ZR-RVS-2*1.5mm²雙絞線，通訊距離不超過1000米。

　　◎傳感器輸出回路的連接線應采用截面積不小于1.0mm²的雙絞銅芯導線，并應留有不小于150mm的余量，其端部應設置明顯的永久性標識；

　　◎信號線不要求手拉手，與EI火災自動報警系統的布線要求一致。如現場信號線已按手拉手布設，EI-8500系統也可使用。

　　◎穿管、絕緣等要求見EI-JSJD-0-1《火災自動報警聯動等系統通用要求》。

三、系統施工注意事項及配置說明

為保證系統功能實現和正常運行，應嚴格按照“系統示意圖”和“線路敷設及線纜選型”、GB50166等要求施工，注意事項如下：

　　1）監控器安裝在消防控制室，主電源應取自消防電源AC220V/50HZ，嚴禁使用電源插頭，接地應牢固。線路等要求詳見《火災自動報警聯動等系統通用要求》。

　　2）GB50166 3.3.21規定：“傳感器與裸帶電導體應保持安全距離”：

　　3）傳感器應獨立支撐或固定，應安裝牢固，并應采取防潮、防腐蝕等措施；

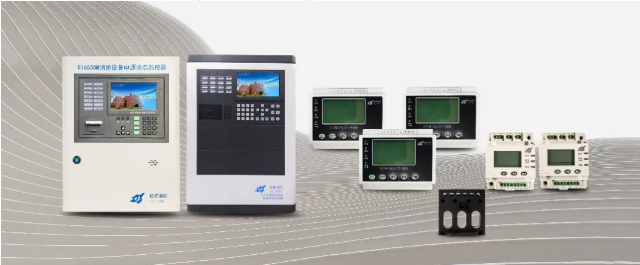

　　4）EI8500M監控器單回路可帶載128只J-EI85xx系列傳感器（通道數2-4個）。每臺最多配置2塊回路板（4個回路），可以帶載4*128=512只傳感器。

　　5）EI8500M監控器不能配接EI65XX系列傳感器；EI6500M監控器同樣也不能配接EI85XX系列傳感器。兩代產品是不兼容的。

　　6）EI85XX系列傳感器可使用PGM8000/8001編碼器設置地址，也可通過監控器在線設置地址，或在傳感器上通過菜單設置地址，功能比EI65XX系列更完備。

四、常見故障顯示類型解釋

　　◎供電中斷：表示該部位電壓/電流傳感器檢測到供電中斷。

　　◎總線短路：表示總線（回路型號線）有短路現象。

　　◎未編：表示有傳感器沒有進行編程，需要進入編程菜單進行編程。

　　◎類型故障：表示該地址傳感器的編程類型與實際所接類型（型號）不相符。

五、消防設備電源狀態監控器簡單操作講解
