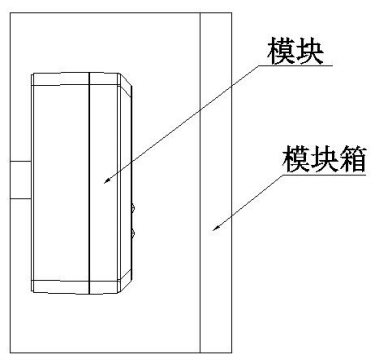

模塊采用明裝方式，安裝方式如圖所示：

　　安裝時，先用兩個螺釘將模塊底座固定在墻上的預埋盒上（注意模塊底座“向上”及箭頭朝上）

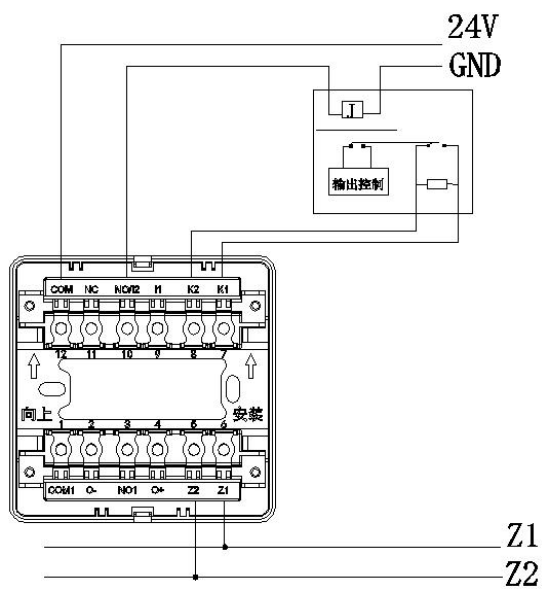

RF1320輸入輸出模塊安裝接線圖：

　　Z1、Z2：總線接口，無極性

　　COM、NO：一組常開輸出

　　K1、K2：輸入反饋，觸點信號

　　接線注意點：

　　1、RF1320輸入/輸出模塊只提供無源觸點輸出，如需有源輸出，需外接電源。

　　2、模塊輸出不需接入終端電阻，會吸收微弱的檢線電流，不允許多個模塊輸出并聯使用。

RF1320輸入輸出模塊布線建議：

　　總線(BUS)采用NH-RVS-2×1.0mm2或1.5mm2線；

　　反饋信號輸入線（K1、K2）宜選用RV-2×1.0mm2或1.5mm2阻燃線；

　　輸出線（COM、NO）宜選用RV-2×1.0mm2或1.5mm2阻燃線；

　　線路穿金屬管或阻燃管敷設。
