余壓監控系統：

　　隨著社會不斷的進步，城市里的摩天高樓越來越多，確保疏散通道的余壓在火災發生時能夠處于有效的受控狀態，是新的消防趨勢，而安裝余壓監控系統將是未來消防行業發展的必然趨勢。

　　下面就來一起看一看賽科SCM8系列的余壓監控系統的安裝調試方式吧~

余壓監控系統組成：

　　賽科余壓監控系統由SCM8余壓監控器，SCM26余壓探測器，SCM27P余壓控制器和SCM28風閥控制器組成。

　　其中，余壓監控器安裝在消控室內，余壓探測器安裝在電梯前室和樓梯走道，余壓控制器和風閥控制器安裝在風機控制柜。

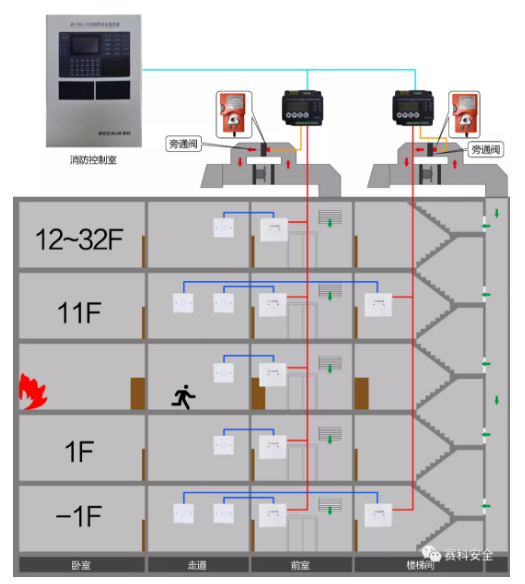

賽科余壓監控系統示意圖

余壓探測器安裝接線：

　　1.余壓探測器底座安裝在86盒上；

　　2.將無極性二總線接入底座的"S+"、"S-"端子上；

　　3.將氣管接到探測器寶塔上；

　　4.再將探測器滑入底座；

　　5.探測器端安裝完成。

　　6.氣管的另一端從86盒伸出，連接配套寶塔后，再安裝上氣體裝飾蓋；

　　7.氣管末端安裝完成。

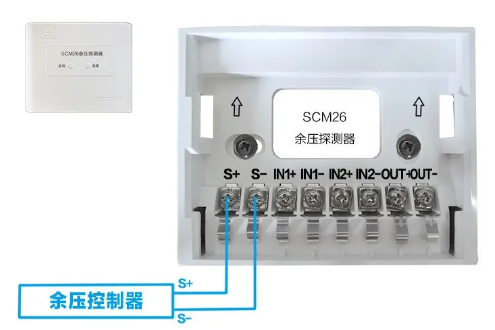

余壓探測器接線圖

余壓控制器安裝接線：

　　1.將連接余壓探測器的無極性二總線接入27P的"SOUT+"、"SOUT-"端；

　　2.采用24V供電方式時，將外接24V電源線接入"24V+"、"24V-"端；

　　3.采用220V供電方式時，將220V電源的火線、零線、地線分別接入"1"、"2"、"3"端；

　　4.將風閥控制器的藍，白、紅，綠線接入27P的“開啟、公共、反饋”端；將風閥控制器的黑、黃、棕線接入27P的“關閉、公共、反饋”端；

　　5.將"S+"、"S-"通過無極性二總線接入到余壓監控器。

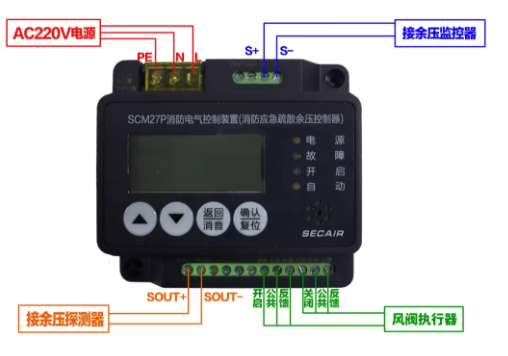

220V接線示意圖

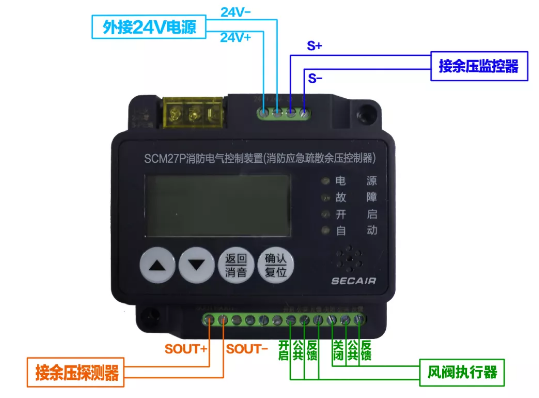

24V接線示意圖

配置余壓探測器：

　　1.登錄部件。

　　進入登錄部件菜單。

　　2.登錄地址，按確認。設置成功后按返回鍵保存并返回主菜單界面。

　　修改編程

　　設置探測器是安裝在走道還是電梯前室。設置成功后按返回鍵保存并返回主菜單界面。

　　3.修改容量

　　一個余壓控制器最多可以接63個余壓探測器。（注意！容量設置應與余壓探測器實際所接數量相同，若大于實際數量，余壓控制器會發出故障信息。）設置成功后按返回鍵保存并返回主菜單界面。

　　4.編程完成之后，長按確認鍵復位。

　　5.編程成功。

配置余壓控制器

　　1.登錄部件

　　進入調試菜單下的登錄部件菜單欄。登陸的是余壓控制器的數量。

　　按2編程，輸入?yún)^(qū)號、容量，（注意！容量設置應與余壓探測器實際所接數量相同，若大于實際數量，余壓控制器會發出故障信息。）按確認鍵。

　　2.復位。

　　3.編程完成。
