為了確保疏散通道的余壓在火災發生時能夠處于有效的受控狀態，既能阻止煙氣擴散，又能使逃生者比較輕松的打開防火門逃生，保護人員安全Susan，河馬消防嚴格按照國家標準GB50016-2014《建筑設計防火規范》、《建設防排煙系統技術規范》，研發了余壓監控系統。本系統含余壓監控主機、余壓控制器、余壓傳感器、泄壓閥執行器等組成。

主要功能：

　　火災發生時保持樓梯間和前室的余壓值維持在國家標準范圍，阻擋有害煙氣進入，確保防火門能正常開啟，保證生命通道暢通。

方案優勢：

　　余壓監控系統集成計算機技術、通訊、抗電磁干擾、數字傳感及工業現場總線控制技術于一身，對疏散通道余壓工作狀態進行24小時自動巡檢。在發生火情時，系統可以自動調控機械加壓送風系統的送風量。

系統組成：

　　系統含余壓監控主機、余壓控制器、余壓傳感器、泄壓閥執行器等組成。

系統應用：

　　余壓監控主機安裝于消防控制室，對整個系統進行實時監控，通過二總線連接到余壓控制器，余壓控制器實時讀取余壓傳感器的余壓值和報警值，通過泄壓執行器對風機進行泄壓。

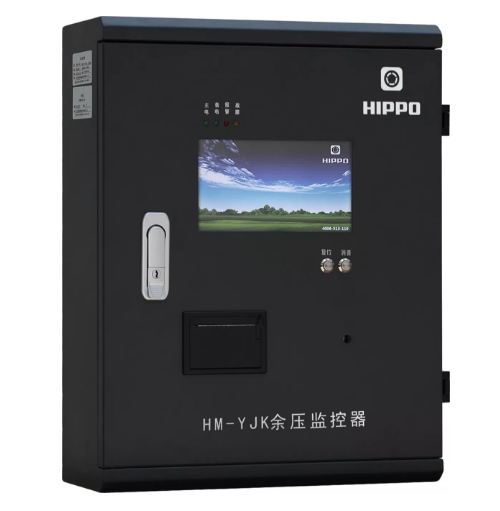

一、余壓監控主機HM-YJK

　　余壓監控系統實時監測余壓值、余壓報警、泄壓狀態、報警聯動狀態，顯示系統運行情況以及控制余壓控制器的執行泄壓。

　　產品特點：

　　滿足國家《建筑防排煙系統技術規范》；

　　配接余壓控制器、余壓傳感器、泄壓執行設備，構建余壓監控系統；

　　采用7英寸觸摸操控，監測疏散通道余壓變化；

　　無極性聯網，超長距離

　　產品參數：

　　安裝方式：壁掛

　　安裝尺寸：340*430*100

　　工作電壓：DC24V

　　通訊方式：二總線

　　通訊距離：≥3000m

　　備電時長：＞4h

　　防護等級：IP30

　　通訊線：ZR-RVS-2*1.5

　　環境要求：溫度-10℃~+70℃

　　濕度＜95%RH(40℃)

　　電源電壓：AC220V

　　顯示：7英寸TFT液晶

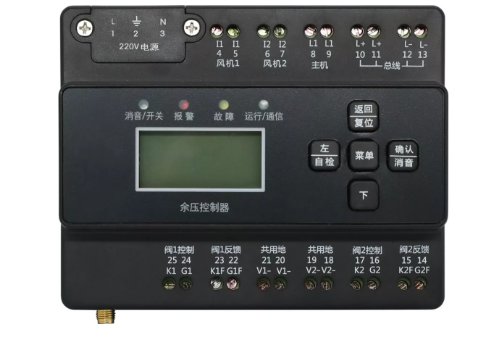

二、余壓控制器

　　配接余壓監控主機，通過二總線連接余壓傳感器獲取系統余壓，將余壓數據和設備狀態反饋到余壓監控主機?？赏ㄟ^NB-IOT無線方式將反饋數據上傳到云平臺，可直接獨立運行。

　　產品特點：

　　滿足國家《建筑防排煙系統技術規范》；

　　監控疏散通道上的余壓、以PID控制方式控制泄壓閥，調節余壓在安全范圍內；

　　向監控主機反饋現場工作狀態，聯動余壓傳感器調節泄壓閥

　　二總線通訊，可以帶載128只余壓傳感器

　　持續調節泄壓閥的開啟角度

　　產品參數：

　　安裝方式：導軌安裝

　　供電電源：AC220V

　　電源輸出：24v 1A（連接執行器）

　　消防聯動：兩路開關量輸出

　　環境要求：溫度-10℃~+70℃

　　濕度＜95%RH(40℃)

　　報警方式：聲光報警

　　顯示：段碼液晶顯示

　　外型尺寸：120mm*95mm*64mm

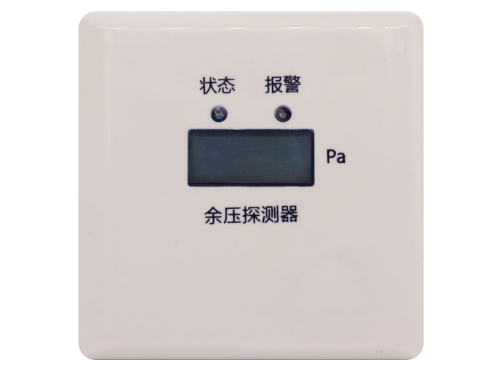

三、余壓傳感器

　　余壓傳感器依據國家標準采集余壓，將余壓數據上傳到余壓控制器，當余壓超過后會向余壓控制器發出報警信號。

　　產品特點：

　　滿足國家《建筑防排煙系統技術規范》；

　　采用高精度MEMS傳感器及數字化技術，檢驗正壓、負壓或者壓差；

　　采用二總線通訊方式，布線簡單，節約成本；

　　反饋余壓壓力狀態和設備故障信息；

　　產品參數：

　　工程量級：-1000Pa~1000Pa

　　防護等級：IP54

　　響應時間：1s~50s（可調節）

　　工作電壓：DC24V

　　工作電流：2mA

　　通訊方式：ZR-RVS-2*1.5mm²

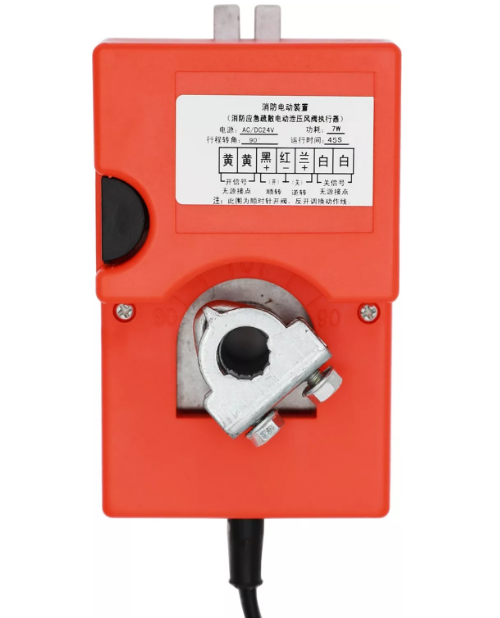

四、泄壓閥執行器

　　泄壓閥執行器是執行來自余壓監控器的控制信號去控制開閉泄壓閥，使用24v電源供電。

　　產品特點：

　　滿足國家《建筑防排煙系統技術規范》；

　　根據余壓傳感器信號對泄壓閥進行調節；

　　使用安全電壓DC24v供電；

　　可使用手動按鈕實現手動操作；

　　施工方便，節約成本；

　　高使用壽命

　　產品參數：

　　工作電壓：DC24V

　　位置指示：機械式指示

　　旋轉角度：90°

　　力矩：24/6/8Nm

　　功率：待機0.5W 工作7W
