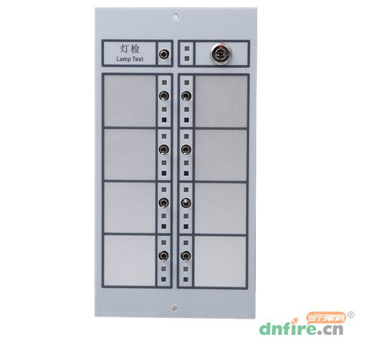

POM-8C是諾帝菲爾的一款智能多線聯動控制盤。一個POM-8C智能多線聯動控制盤模塊提供8路互相獨立的多線制輸出。每一路輸出通道提供1個手動開關，用于控制1路24伏控制輸出，另外還為每路控制輸出提供2路回訊接收，并且有3個3色的LED燈作為狀態顯示。POM-8C自動對8個手控通道的狀態進行檢測并顯示出設備狀態，確保設備處于可操作狀態。

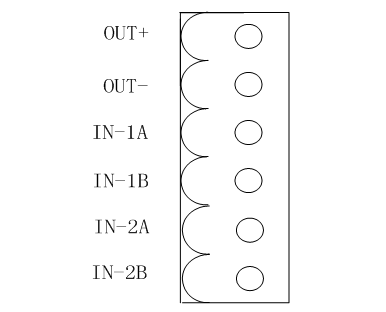

POM-8C的每路控制輸出包含3路接線，分別是24伏控制輸出、受控設備回訊和第二設備回訊。

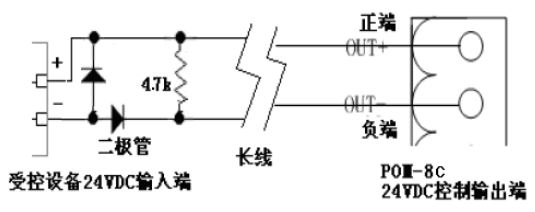

OUT為24VDC控制輸出接線端，IN-1受控設備回訊接線端，IN-2第二設備回訊接線端對應接好正負端聯線之后，需要在受控設備一端并聯4.7k歐姆終端電阻。

　　注意：終端模塊和終端電阻要接在受控設備模塊一端，也即POM-8C輸出線路的終端。

　　警告：不能將二極管反方向連接，否則POM-8C不能正常工作，并且在24VDC控制輸出端輸出時損壞電路。
