AFN5050消防直接控制盤接線圖

作者：大鵬日期：2020-08-12 13:53:16 瀏覽：8855

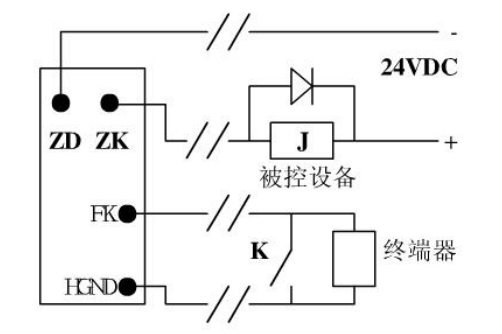

根據賦安AFN5050消防主機直接控制盤接線端子板上的高低端子標牌的指示，選擇所使用的回路，消防直接控制盤接線圖按下圖連接被控設備和反饋輸入接線：

AFN5050消防直接控制盤接線圖

消防直接控制盤接線圖

ZD和ZK為無源常開觸點，接被控設備J，觸點容量為1A/24V。FK為動作反饋輸入端，接受無源觸點輸入。

AFN5050直接控制盤接線端板中JP1為輸出控制方式選擇，當其處于1-2位時，為長動方式，輸出繼電器動作后一直保持；當其處于2-3位時，為點動方式，輸出繼電器動作3秒后釋放。

JPX01，JPX02，JPX03（X=1，2……6）為“是否使用該回路”跳線器（JPX01，JPX02，JPX03共3組），當其處于1-2位時，為正常使用方式；當其處于2-3位時，不是用該回路。
