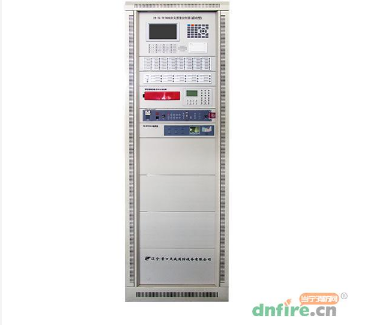

TC5000消防主機是天成消防的一款火災自動報警控制器（聯動型），是一款較為常見的主機。

TC5000消防主機檢查回路配置操作步驟：

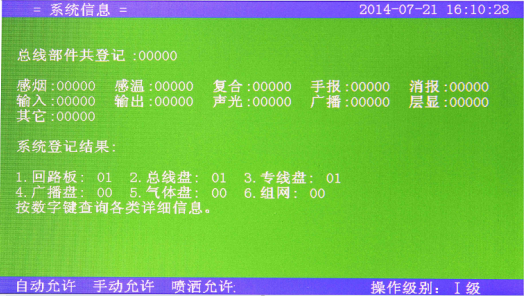

一、按TC5000消防主機面板上按鍵區的”菜單“鍵，如圖1；進入主菜單，再按數字1，進入“1.系統信息”，如圖2；此時消防主機顯示屏界面顯示系統中登記各種設備的種類和數量。

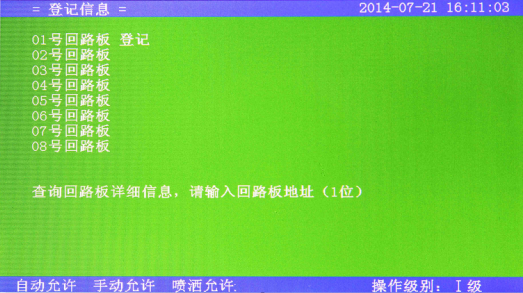

二、在如圖2所示的狀態下數字鍵1，進入回路板信息頁面（如圖3），此頁面顯示系統中各回路板的狀態，

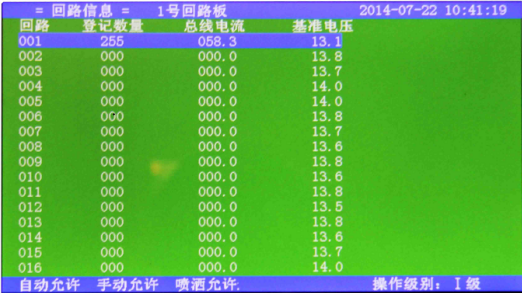

　　按“▲”、“▼”鍵選中相應回路，按“確認”鍵進入回路信息頁面，顯示系統各回路的登記情況如圖4。

　　此頁面顯示每個回路登記的設備點數、總線電流及基準電壓，可以反應本回路的工作狀態是否正常。

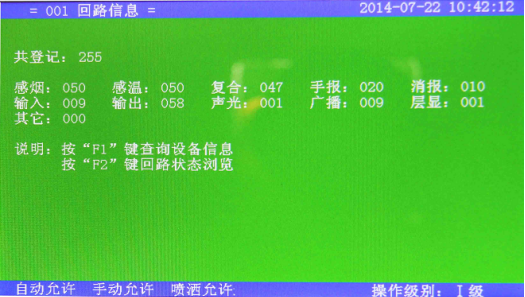

三、在圖4頁面，按“▲”、“▼”鍵選擇回路，按“確認”鍵，進入對應回路信息頁面，信息如圖5。

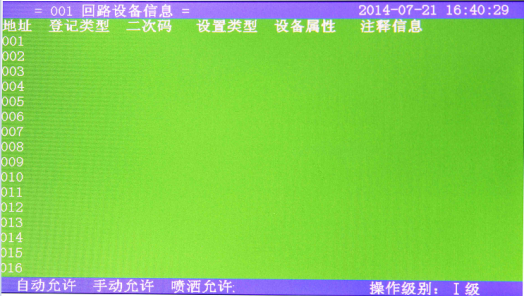

四、在圖5頁面，按“F1”鍵查詢?cè)O(shè)備信息，進入回路設備信息頁面，信息如圖6。

　　回路設備信息頁面顯示內容包括：設備的本身編碼、登記類型、二次碼、設置類型、設備屬性和漢字注釋信息（詳細含義見設備定義一章）。按“▲”、“▼”鍵，執行上一條、下一條查詢操作。其中：登記類型為前端總線設備類型；設備屬性是針對輸入模塊定義的類型，包括：作火警、作反饋、作監管三種類型。

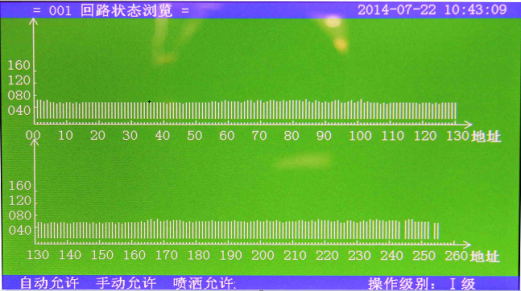

　　在圖5頁面，按“F2”鍵查詢回路狀態瀏覽，進入回路狀態瀏覽頁面，信息如圖7。在此頁面顯示本回路上總線設備的回答電流，根據此狀態表，可以判斷回路工作狀態是否正常。
