消防泵和風機在消防工程里都是必須配備的設備，按照規定需要消防主機進行聯動控制，而且消防泵和風機一般都可以通過消防主機進行直啟，都是為了消防安全。

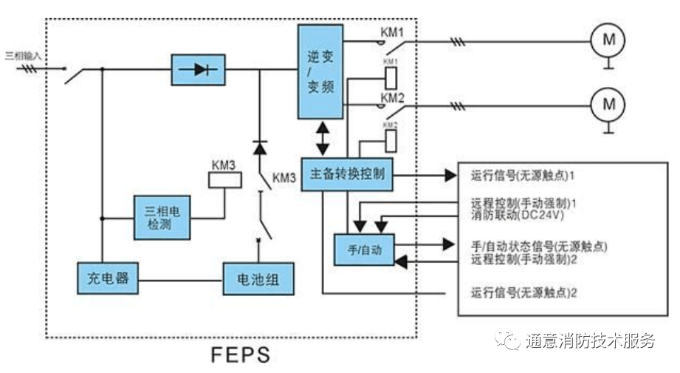

消防泵或風機一般都是由一個三相應急消防電源（FEPS）進行供電控制、啟動控制、手自動控制、以及主備轉換控制。如示意圖所示。

上圖是單逆變單臺負載一用一備的原理圖和接線圖。

當三相輸入電正常時經整流給逆變器提供直流電，同時充電器對電池組充電；如果當三相輸入電停電或低于380V時，KM3吸合由電池組給逆變器提供直流電。當需要電機負載（水泵或風機）工作時，給予啟動信號（如運行信號，遠程控制，消防聯動信號），逆變器立即輸出。從0Hz-50Hz變頻電能給電動機進行變頻啟動，當其頻率達到50Hz后保持正常運行。

手動/自動選擇轉換開關，在自動位置時可進行遠程控制和消防聯動（DC24V）操作，在手動位置時可進行本機操作，此時遠程控制和消防聯動不能進行操作，運行信號和手動/自動位置可由消防主機監控。

主備轉換控制，通過KM1或KM2直流接觸器自動實現一用一備，也可以手動進行主備切換（在測試時用）。

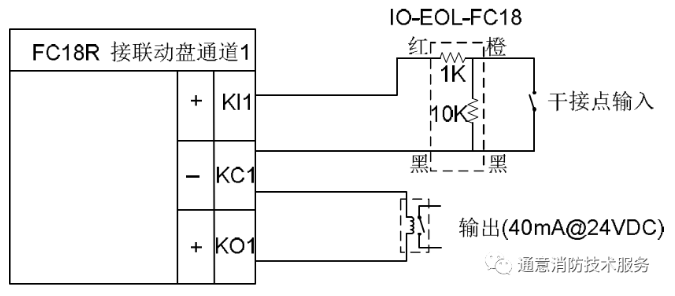

而消防主機與消防泵或風機之間的接線，一般都是通過直啟盤。例如西門子消防FC18/FC720都有單獨的直啟盤（聯動盤），每個直啟盤有八路輸出，每路輸出啟動時輸出24V，接FEPS的消防聯動（DC24V）端子，并有反饋線路直接接FEPS的運行信號（無源信號）。直啟盤的輸出接線如下圖所示：

KC1是公共端，KO1和KC1輸出DC24V，在接入FEPS前需通過一個繼電器（線圈阻值600~1.2k歐姆），輸出的24V使繼電器動作，將24V接入FEPS啟動泵或風機，這樣由繼電器將直啟盤與FEPS兩個設備隔離開，互不影響。

回答線路KI1和KC1接FEPS的運行信號1或2（無源觸點），這樣泵或風機動作后，可以將運行信號反饋給消防主機。

以上簡單介紹了消防主機的直啟盤如何接入泵或風機的控制柜（FEPS），其中FEPS的原理圖和接線圖是在網站上找的圖片，對于它的描述也是參考相應的說明文檔。如有錯誤，請朋友們指正！
