賦安消防二線制產品接線圖

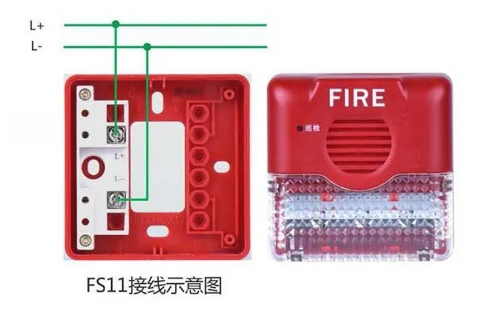

一、二線制聲光警報器AFN-FS11接線示意圖

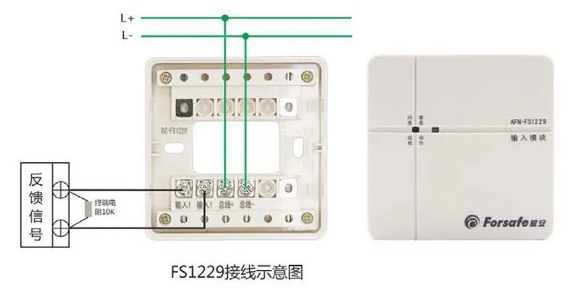

二、輸入模塊AFN-FS1229接線示意圖

　　注意：FS1229 V1.0版本的為阻容終端；V2.0版本的為電阻10K；主要用于監視水流指示器、信號閥、壓力開關等設備。

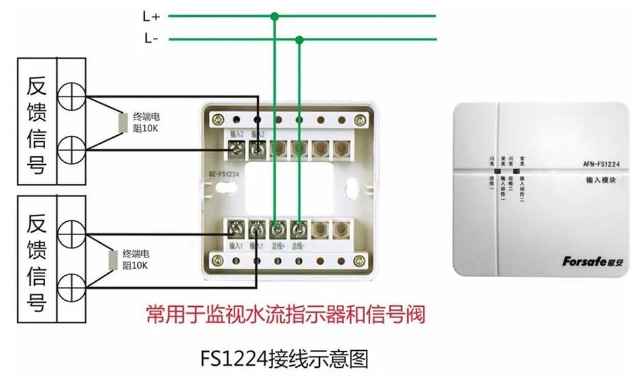

三、雙輸入模塊AFN-FS1224接線示意圖

　　注意：FS1224編碼從奇數開始編碼，例如1、3、5、7等，1個模塊占用2個地址，如果編1號地址，則設備默認為1、2號地址，依次類推。

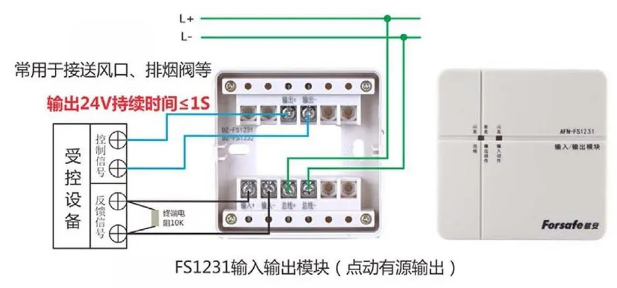

四、輸入輸出模塊AFN-FS1231接線示意圖

　　注意：FS1231為點動有源輸出模塊，輸出電壓為24V，模塊動作時間≤1s。

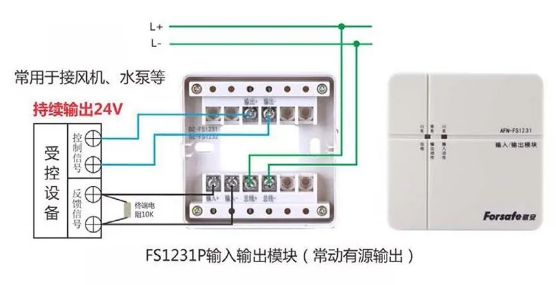

五、輸入輸出模塊AFN-FS1231P接線示意圖

六、輸入輸出模塊AFN-FS1232接線示意圖

　　注意：FS1232為長動有源輸出模塊，持續輸出電壓為24V，主要控制風機、水泵等設備。

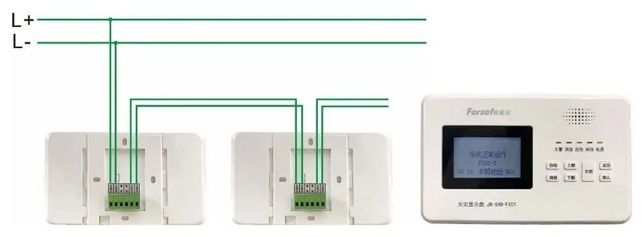

七、二線制總線火災顯示盤JS-SXB-FX01接線示意圖
