一、消防給水管道設置要求

室外消防給水管網：

　　1.兩路消防供水時應采用環狀管網，一路消防供水時可采用支狀管網；

　　2.向管網輸水的進水管不應少于兩條，當其中一條發生故障時，其余的進水管應能滿足供水要求；

　　3.管道的直徑經計算確定，但不應小于DN100；

　　4.消防給水管道應采用閥門分成若干獨立段，每段內室外消火栓的數量不宜超過5個。

室內消防給水管網：

　　1.管網應布置成環狀，進水管宜設詈兩條；當室外消火栓設計流量M20L/S,且室內消火栓不超過10個時，可布置成枝狀；

　　2.管道管徑應經計算確走，豎管管徑不應小于DN100；

　　3.環狀給水管道檢修應符合下列規定:

　　 ①保證檢修時關閉停用的豎管不超過1根，當豎管超過4根時，可關閉不相鄰的2根

　　 ②每根豎管與供水橫干管相接處應設置閥門

管道設計流速：設計流速不宜大于2.5m/s，任何消防管道的給水流速不應大于7m/s。

消防用水：消防給水管道內平時所充水的pH值應為6.0~9.0。

二、消防給水管道安裝要求

管道：

　　1.架空管道的安裝不應影響建筑功能的正常使用，不應影響和妨聘通行以及門窗等開啟；

　　2.當設計無要求時，管道的中心線與梁、柱、樓板等的最小距離應符合相關規定；

　　3.消防給水管穿過地下室外墻、構筑物墻壁以及屋面等有防水要求處時，應設防水套管；

　　4.消防給水管穿過建筑物承重墻或基礎時，應預留洞口，洞口高度應保證管頂上部?jī)艨詹恍∮诮ㄖ锏某两盗浚?/p>

　　5.架空皆道外應刷紅色油漆或涂紅色環圏標志，并應注明管道名稱和水流方向標識。紅色環圈標志，寬度不應小于20mm，間隔不宜大于4m，在一個獨立的單元內環圈不宜少于2處。

管道支吊架：

　　1.支架、吊架的安裝應固定牢固；

　　2.設計的吊架在管道的每一支撐點處應能承受5倍于充滿水的管重，且管道系統支撐點應支撐整個消防給水系統；

　　3.管道支架的支撐點宜設在建筑物的結構上，其結構在管道懸吊點應能承受充滿水管道重量另加至少114kg的閥門、法蘭和接頭等附加荷載；

　　4.管道支架或吊架的設置間距應滿足要求；

　　5.當管道穿梁安裝時，穿梁處宜作為一個吊架。

三、支架或吊架設置要求

　　1.下列部位應設置固定支架或防晃支架：

　　1)配水管宜在中點設一個防晃支架，但當管徑小于DN50時可不設。

　　2)配水干管及配水管，配水支管的長度超過15m，每15m長度內應至少設1個防晃支架，但當管徑不大于DN40可不設。

　　3)管徑大于DN50的管道拐彎、三通及四通位置處應設1個防晃支架。

　　4)防晃支架的強度，應滿足管道、配件及管內水的重量再加50％的水平方向推力時不損壞或不產生永久變形；當管道穿梁安裝時，管道再用緊固件固定于混凝土結構上，宜可作為1個防晃支架處理。

　　另外，機械三通連接時，應檢查機械三通與孔洞的間隙，各部位應均勻，然后再緊固到位；機械三通開孔間距不應小于1m，機械四通開孔間距不應小于2m。

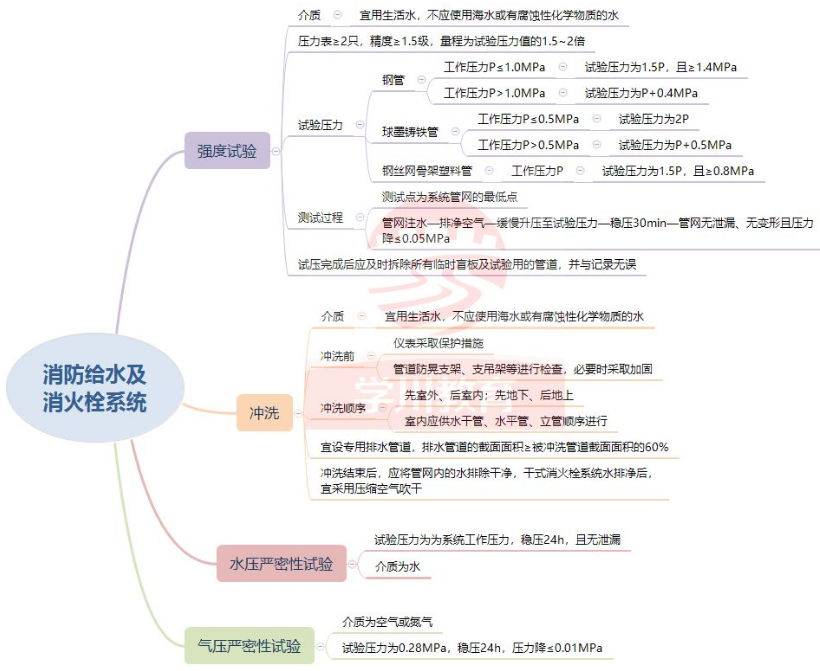

四、管網的試壓、沖洗和嚴密性要求

　　管網安裝完畢后，應對其進行強度試驗、沖洗和嚴密性試驗。

　　注意：對于干式、干濕式和預作用系統來講，投入實施運行后，既要長期承受帶壓氣體的作用，火災期間又要轉換成臨時高壓水系統，由于水與空氣或氮?dú)獾奶禺愋院艽?，所以只做一種介質的試驗不能代表另一種試驗的結果，應做水壓試驗和氣壓試驗。
