小編近期時常收到大伙留言說“特別期待泰和安氣體滅火控制系統的接線圖”，所以我們特意安排技術小哥哥精心制作了該系統的接線圖，話不多說，直接上圖，推薦大伙收藏備用。

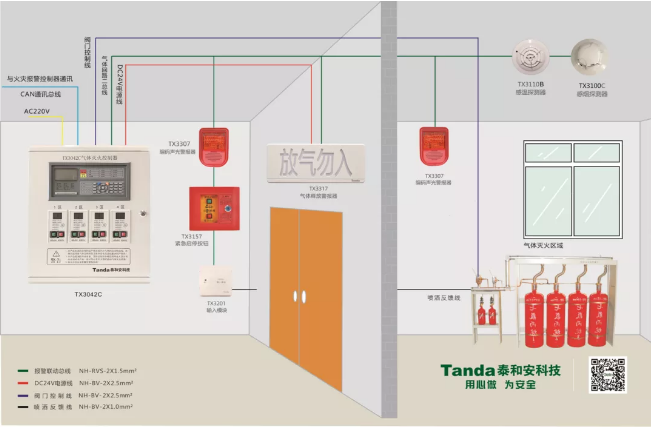

TX3042C氣體滅火控制系統圖

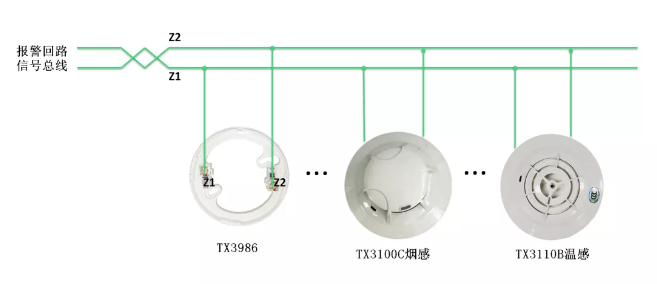

TX3042C配接感煙、感溫火災探測器

TX3042C控制器配接火災聲光警報器

TX3042C控制器配接緊急啟停按鈕

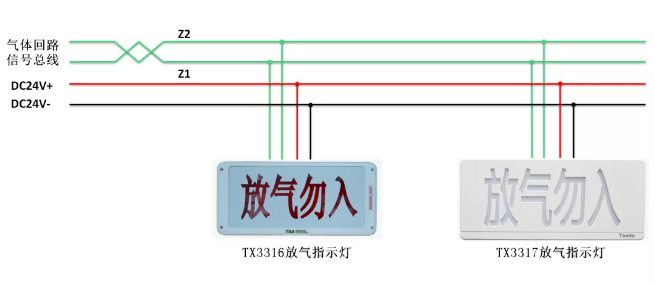

TX3042C控制器配接放氣指示燈

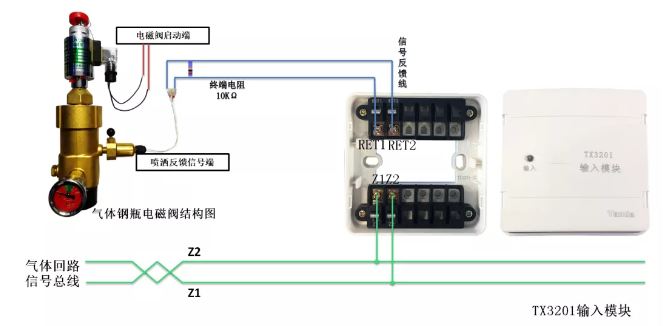

TX3042C配接輸入模塊監視氣體噴灑反饋信號

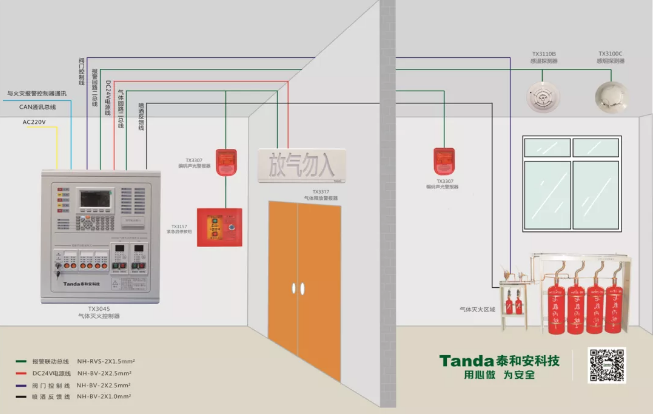

TX3045氣體滅火控制系統圖

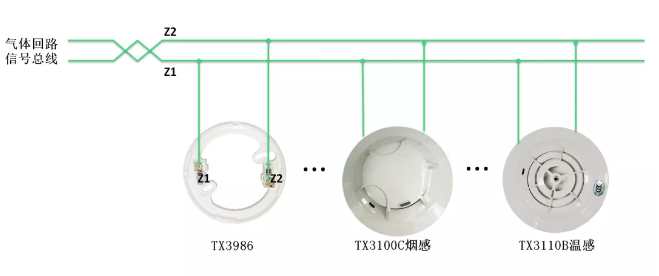

TX3045配接感煙、感溫火災探測器

TX3045控制器配接火災聲光警報器

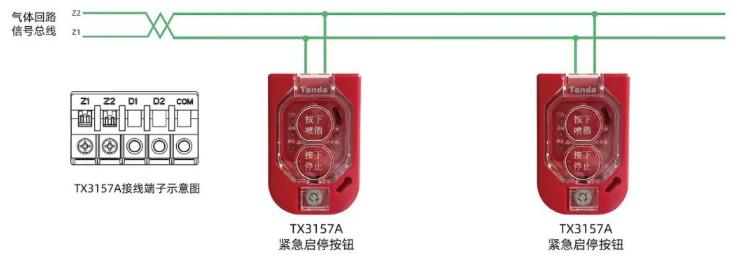

TX3045控制器配接緊急啟停按鈕（2023年補充）

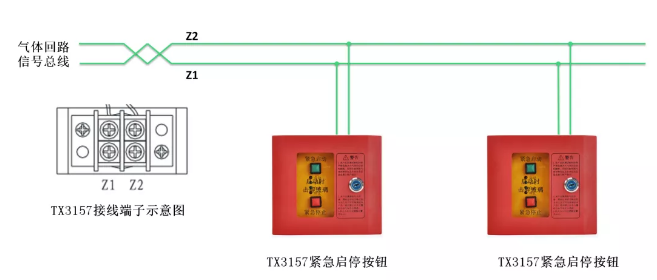

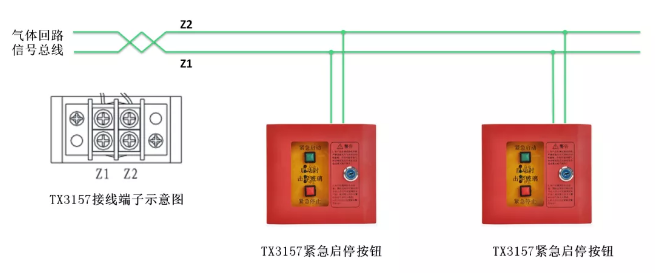

TX3045控制器配接緊急啟停按鈕

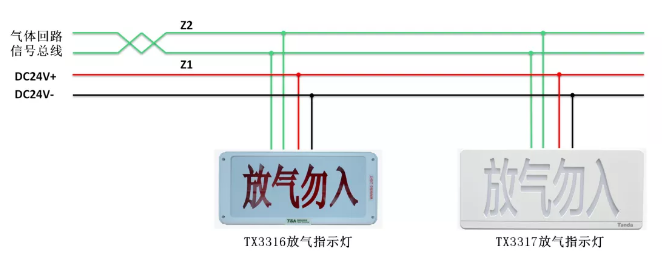

TX3045控制器配接放氣指示燈

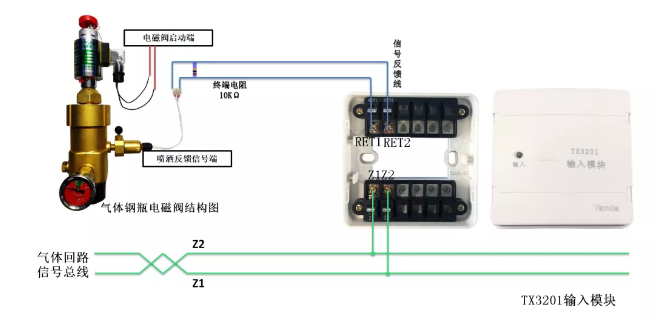

TX3045配接輸入模塊監視氣體噴灑反饋信號
