對于西門子FC18/720消防主機而言，主機之間組網是通過CAN總線，而CAN總線一般的通訊距離最長也就是1000米，而且需要在兩端加120歐姆電阻才能保證通訊穩定。

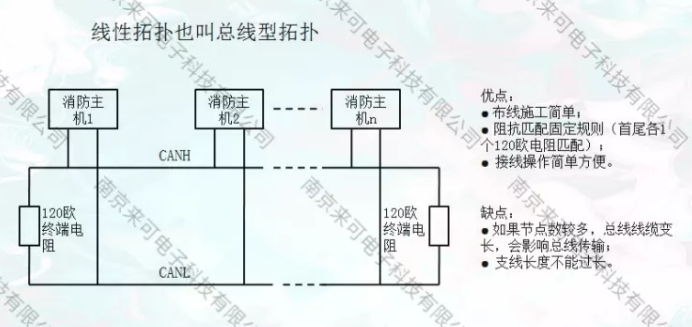

　　如果組網的消防主機都放在一個中控室，那么主機之間的總共的傳輸距離也不會很遠，所以直接用雙絞線連接就可以。如下圖

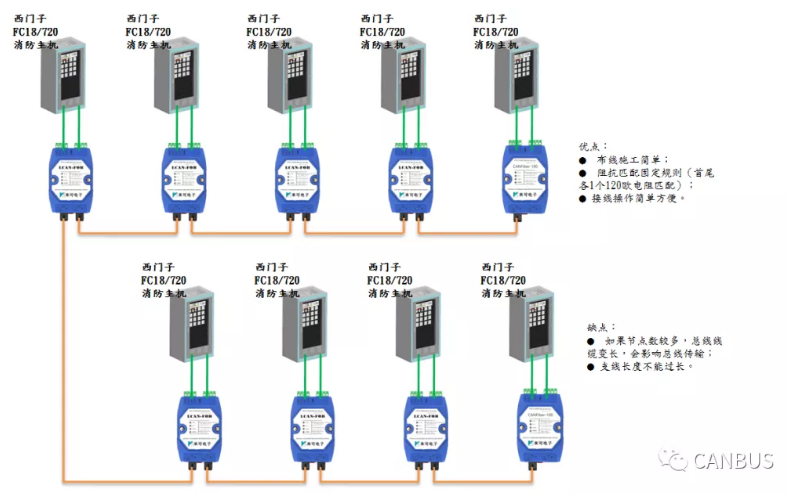

　　如果施工現場有光纖，可以使用總線型光端機，如下圖：

產品介紹：

　　LCAN-FOB系列總線級聯式CAN光纖轉換器|CAN光端機提供二路光通道和一路CAN通道，實現CAN與光纖之間的雙向數據智能轉換。每個通道獨立隔離，每路通道采用金升陽電源模塊和信號隔離芯片實現2500VDC電氣隔離，電源輸入防反設計，支持DC 12V、24V、48V和AC220V輸入；具有優秀的EMC性能，可靠性測試項目：ESD接觸放電8KV、浪涌±1KV、脈沖群±2KV，工業四級，符合CE-EMC、IEC/EN61000-4-2/4/5標準；符合礦用本質安全設計規范，可提供認證所需的原理圖、PCB等資料。

　　LCAN-FOB系列CAN光纖轉換器支持波特率自適應模式和中繼模式；波特率自適應模式下，無需進行任何設置，上電即用；中繼模式下，波特率可任意設置，支持不同速率的CAN網絡互聯、延長通信距離和CAN網絡中繼擴容等功能。

特點：

　◎?qū)崿F(xiàn)CAN與光纖之間雙向數據智能轉換

　◎一路CAN通道，二路光通道

　◎支持自適應和中繼模式

　◎自適應模式下，CAN波特率支持0~500Kbps

　◎中繼模式下，CAN波特率支持5Kbps～1Mbps，可任意設定或選常用波特率

　◎符合CAN 2.0A/2.0B規范，符合ISO 11898-2標準

　◎每個通道獨立隔離，隔離電壓高達2500VDC

　◎通過USB接口和配套上位機軟件快捷配置參數

　◎內置120歐姆終端電阻，跳線帽短接啟用

　◎電源輸入防反接設計，工作電壓6.5~36DC或9~72VDC或220VAC，工作電流最大180mA/12V

　◎工作溫度：-40℃至+85℃

　◎接口防浪涌、防脈沖群、ESD保護設計

　◎符合礦用本質安全設計規范，提供認證所需的原理圖、PCB圖等資料
