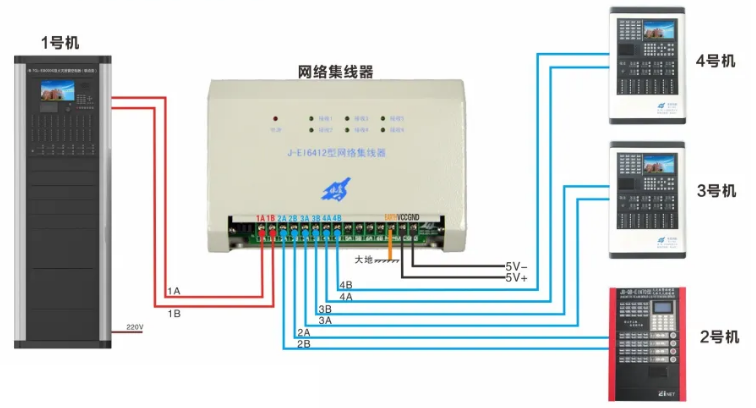

J-EI6412網絡集線器接線圖（適用于ARCNET聯網）

　　1A、1B接集中機，2A2B~6A6B接區域機，A和B端子有極性

　　控制器數量大于3臺，需要加網絡集線器

　　網絡集線器需外接5V電源，將電源的輸出線接于“5V”、“地”端子電源線不能接反，否則將損壞網絡集線器

　　網絡集線器應可靠接地，將“EARTH”端子與建筑物地體相連

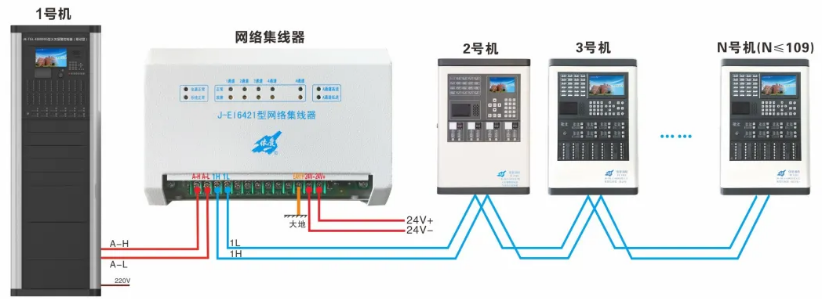

J-EI6421網絡集線器接線圖（適用于CAN聯網）

　　采用CAN聯網時，聯網控制器需要配接CAN網卡。CAN聯網的總線通訊距離為≤2500米，推薦使用手拉手布線方式（如上圖），也可采用T形布線

　　H和L端子有極性，H端子對應控制器上的NETA，L端子對應控制器上的NETB，不可接反

　　網絡集線器A號端口一般都用于連接集中機和CRT，其余端口用于連接區域機

　　網絡集線器需外接24V電源，將電源的輸出線接于“24V+”、“24V-”

　　網絡集線器應可靠接地，將“EARTH”端子與建筑物地體相連
