眾海消防模塊接線圖

作者：眾海日期：2019-12-30 02:48:46 瀏覽：43692

通用接線要求

　　所有連接線均應采用銅質雙絞線，截面積應大于1.5mm2?？偩€回路導線總電阻應小于40Ω，總電容應小于0.3μF,總線回路導線總長度最長1000m。模塊與設備接點間的連線不應大于5m，現場設備端應并接一支終端電阻（10KΩ）。模塊安裝前應使用電子編碼器或控制器進行地址編碼，在同一回路中，模塊地址編碼不能重復，編碼范圍為1-252。

1、ZH6722輸入模塊

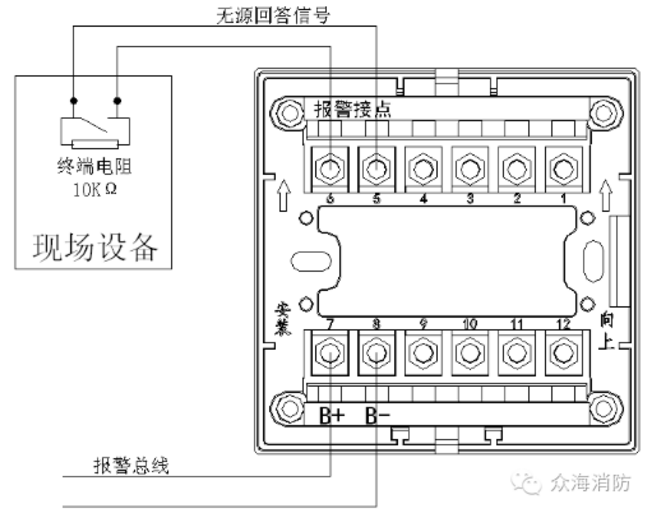

　　ZH6722輸入模塊接收現場設備提供的一組無源接點信號，通過該接點的閉合與斷開，判斷現場設備的工作狀態，并將這些設備的狀態送入控制器，產生報警或狀態指示。ZH6722輸入模塊與外部無源回答信號設備連接如下圖所示：

　　注意：

　　1.現場設備端應并接一支終端電阻（10KΩ），用于檢測模塊與現場設備間連線是否開路，否則模塊將報自檢故障。

　　2.嚴禁將有源信號直接接入ZH6722輸入模塊的報警接點。如果現場設備為有源信號輸出，應將該信號加裝相應的繼電器轉換為無源觸點信號后再接入。

2、ZH6727輸入輸出模塊

　　ZH6727模塊內有一對常開、常閉觸點。模塊具有輸入輸出線路斷路、短路檢測功能，當模塊與被控設備間的連線異常時，模塊可以檢測出故障線路并報出故障信號。另外模塊還設有開關信號輸入端，用來和現場設備的開關觸點連接，以便對現場設備是否動作進行確認。

　　接線端子說明：

　　B+，B-：報警總線輸入端，與控制器報警總線相連，無極性輸入。

　　24V（+，-）：DC24電源輸入端，無極性輸入，當無24V輸入時，模塊向控制器報自檢故障。該端子也可與被控設備的輔助觸點串聯，作為被控設備的電源監視信號使用。

　　A1，A2：被控設備回答信號輸入端，應接至現場設備的輔助觸點上。本模塊可將此觸點信號傳至控制器，作為設備應答指示。

　　常開、公共、常閉：模塊輸出控制端，接至現場被控設備。

　　接線方式：

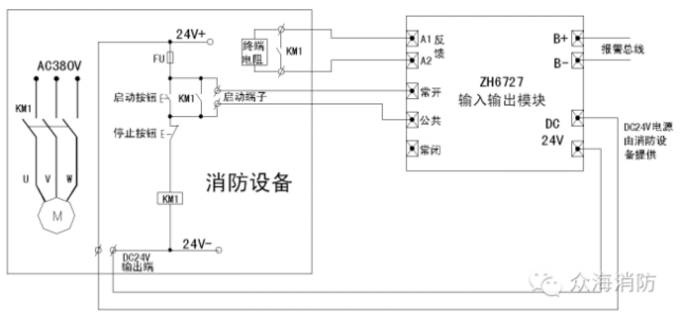

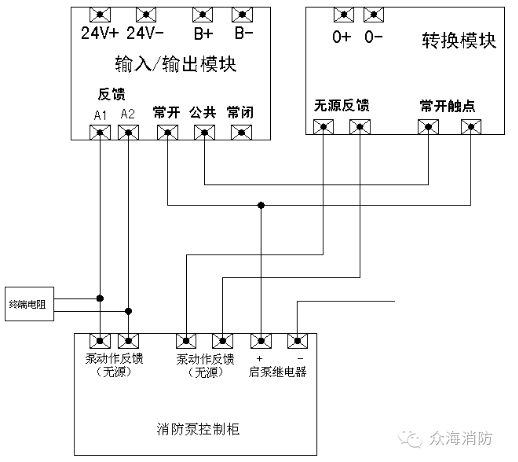

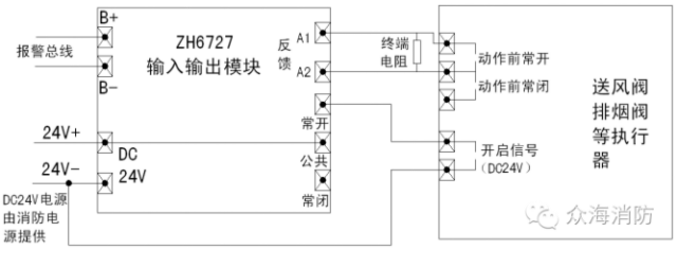

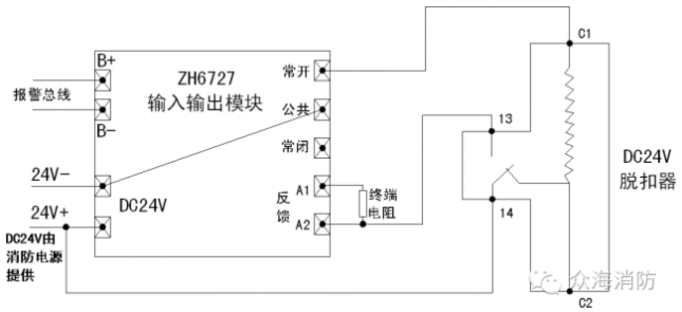

　　1）當消防設備的控制電壓為DC24V時，模塊的電源應優先由消防設備提供，以使模塊監測現場設備的DC24V電源是否掉電。輸出接點的控制線接至消防設備對應的控制端子上。下圖為本模塊控制消防泵（DC24V控制）接線示意圖，其它消防設備可參考此圖接線：

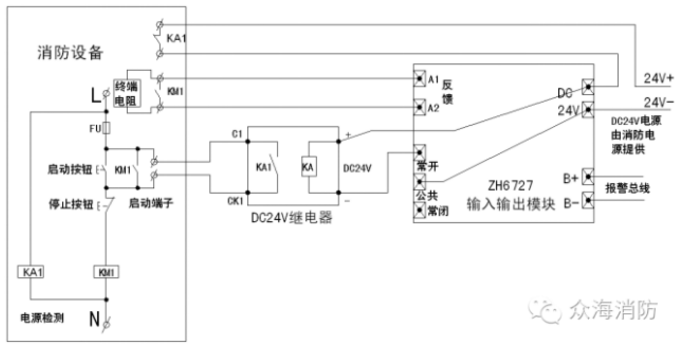

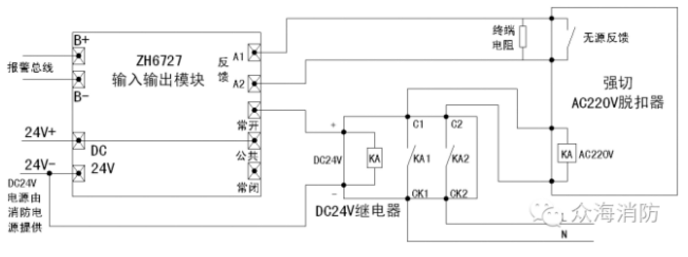

　　2）當消防設備的控制電壓為AC220V時，不能直接用本模塊對消防設備進行控制，應增加中間繼電器進行電壓轉換。下圖為本模塊控制消防泵（AC220V控制）接線示意圖。其它AC220V消防設備可參考此圖接線。

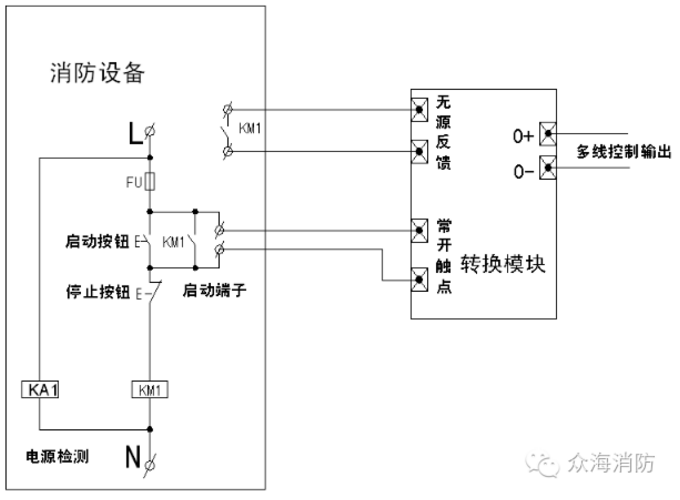

　　模塊電源應由專用消防電源提供。圖中KA1為電源檢測繼電器。當消防設備電源掉電后，KA1閉合接點將斷開，ZH6727輸入輸出模塊的DC24V電源輸入將被切斷，模塊將報出自檢故障，提示用戶進行檢查。
