賦安防火門監控系統布線圖：

　　賦安防火門監控系統共有四種安裝方案，兩種常開防火門配置，兩種常閉防火門配置。

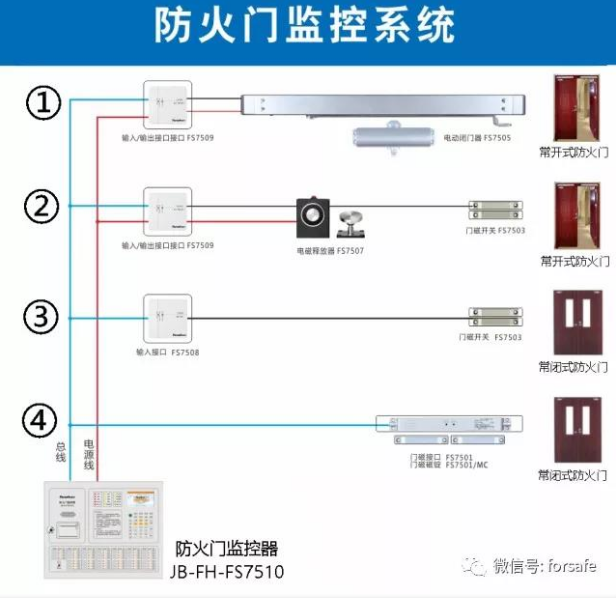

賦安防火門監控系統布線圖

　　常開防火門配置

賦安防火門監控系統布線圖

　　方案一

　　輸入/輸出接口FS7509+電動閉門器FS7505

　　單開門配置：1個輸入/輸出接口FS7509+1個電動閉門器FS7505(非編碼式)

　　雙開門配置：2個輸入/輸出接口FS7509+2個電動閉門器FS7505(非編碼式)

賦安防火門監控系統布線圖

　　方案二

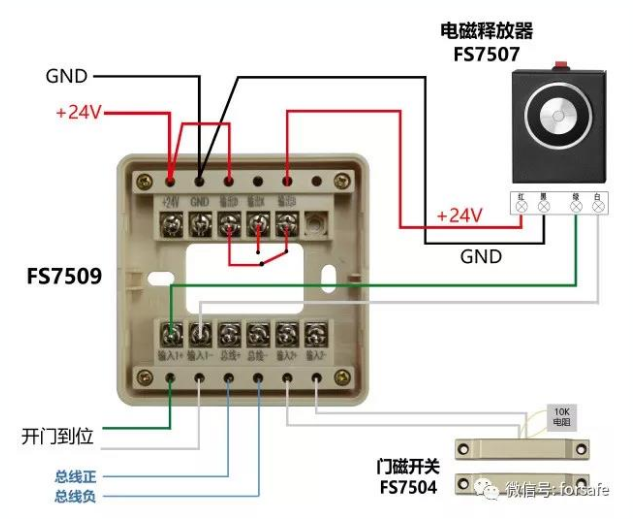

　　輸入/輸出接口FS7509+電磁釋放器FS7507+門磁開關FS7503或FS7504

　　單開門配置：1個輸入/輸出接口FS7509+1個電磁釋放器+1對門磁開關FS7503或FS7504

　　雙開門配置：2個輸入/輸出接口FS7509+2個電磁釋放器+2對門磁開關FS7503或FS7504

常閉防火門配置

賦安防火門監控系統布線圖

　　方案一

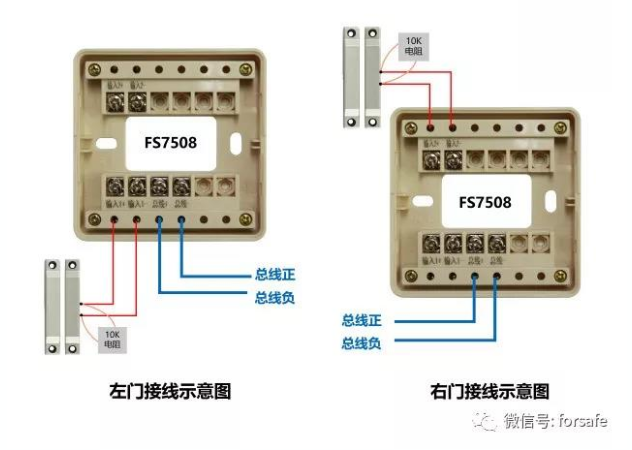

　　輸入接口FS7508+門磁開關FS7503或FS7504

　　單閉門配置：1個輸入接口FS7508+1對門磁開關FS7503或FS7504

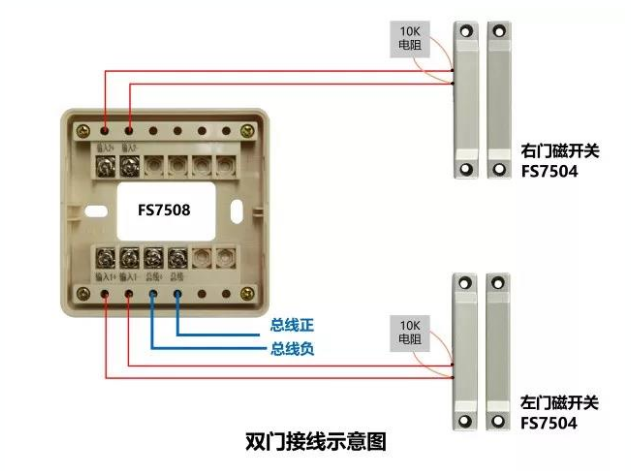

　　雙閉門配置：1個輸入接口FS7508+2對門磁開關FS7503或FS7504

賦安防火門監控系統接線圖

　　方案二

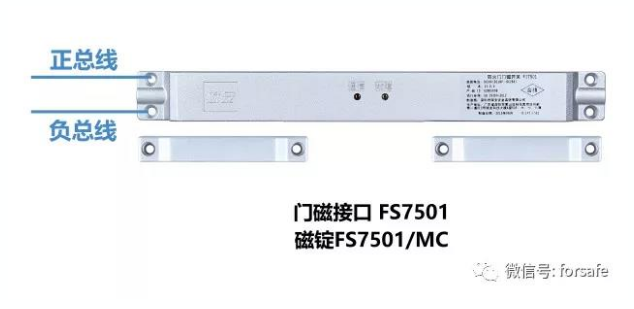

　　門磁接口FS7501+門磁FS7501/MC

　　單閉門配置：1個門磁接口FS7501+1個門磁FS7501/MC

　　雙閉門配置：1個門磁接口FS7501+2個門磁FS7501/MC
