1、安裝指導及施工時以技術部門出具的設計圖紙為準。

　　2、電磁閥及電動蝶閥安裝前應先進行管道的沖洗和試壓，電磁閥處于常閉狀態，信號蝶閥處于常開狀態。

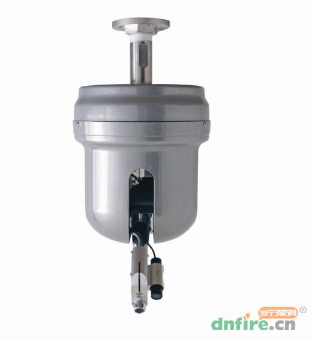

　　3、自動跟蹤定位射流滅火裝置（以下稱：消防水炮）屬于精密儀器，安裝時應輕拿輕放，安裝時禁止拎托炮頭，嚴禁旋轉炮體。消防水炮必須法蘭連接，法蘭在已擰緊，不允許現場施工擰動法蘭，現場管道焊接法蘭必須和地面平行。

　　4、消防水炮安裝位置應盡量避開其他強紅外光輻射區域、避開遮擋物，保證設備安裝牢固。

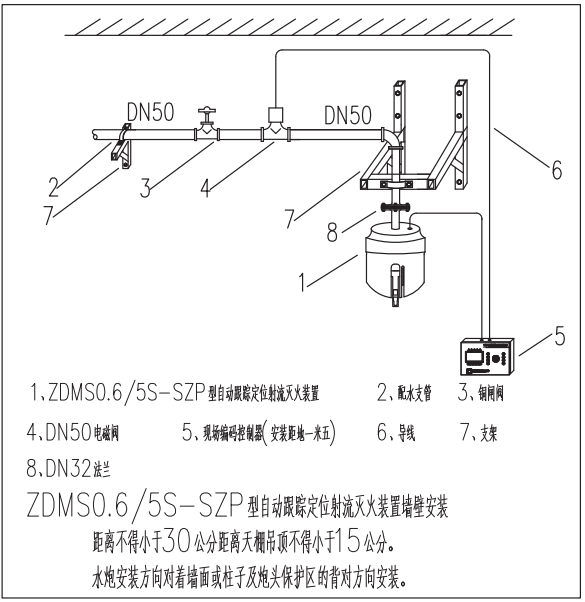

　　5、現場安裝時消防水炮中心點與墻面的距離分別為

　　 ZDMS0.6/5S-SZP消防水炮/ZDMS0.7/10S-SZP消防水炮距離墻的距離不小于300mm。

　　 ZDMS0.8/20S-SZP消防水炮/ZDMS0.9/30S-SZP消防水炮距離墻的距離不小于700mm。

　　6、現場編碼控制器與消防水炮安裝距離不應大于50m，現場編碼控制器安裝后，在未正式使用前應將設備遮擋，以免造成損壞。

　　7、現場編碼控制器應以就近原則設置在消防水炮下方，距地面約1.5米處，操作時應便于觀測現場情況及相關消防水炮動作情況。

　　8、管材選用：明管道采用內外熱鍍鋅鋼管：DN＜100管道應采用螺紋連接，DN≥100管道應采用溝槽式連接件（卡箍）或法蘭連接。埋地管道采用球墨鑄鐵管（法蘭連接）；

　　9、消防水炮系統線纜應單獨敷設，不能與其它系統線路共用。

　　10、線纜及管材必須采用國標等級。

　　11、各類線纜均采用穿鋼管或金屬線槽（加隔板）保護，主線路采用穿金屬線槽敷設，其余可采用穿鋼管敷設，視頻線單獨穿鋪設，強弱電纜必須分開。

　　12、在選用多芯線時應注意線路標識或線色標識。

　　13、除視頻線外其余線纜應盡量避免出現接頭，如出現接頭時，不允許使用線徑不同的線纜，防止出現壓降，造成通訊不暢，電壓降低。接頭不允許超過3個，接頭必須絕緣、錫接處理，線纜與設備的接線端子處應焊接或使用冷壓端子，不可隨意纏繞連接。

　　14、系統線路鋪設完畢后應對線路進行檢測并做好線標。

　　15、現場設備電源與后端設備電源一定要統一，不可在現場臨時接電，總電源必須通過UPS電源后供給各個設備。

　　16、消防水炮與現場編碼控制器連線應留夠余量，滿足自動尋的噴水滅火裝置360度旋轉，但不宜太長，防止消防水炮纏線。

　　17、消防系統接地是抑制干擾的重要措施，當系統產生不明故障和誤報火警時，首先考慮的是系統接地是否良好。系統接地屬干擾性接地，接地電阻應小于4Ω。根據設計要求，本系統采用控制器單點接地方式，施工中應將系統中控制器的接地點連接在同一點，由這一連接點接入屏蔽地線連接端，除此之外，本系統中的總線、遠程通訊線等均不得與任何形式的地線或中性線連接，以防止本設備的誤動作。

　　18、系統中的各回路導線對地絕緣電阻不應小于20MΩ。

　　19、系統設備未調試前及調試后，驗收前請不要擅自開啟電源，以防出現不必要的麻煩。

　　20、室外安裝的設備必須做好避雷措施；金屬配線槽、金屬保護管、橋架、接線盒、梯架等應良好接地。接地方式用Φ6的鋼筋左右焊接，面積大于鋼筋直徑的3倍。

　　21、消防水炮靠墻壁安裝時噴水口初始位置應對向墻壁方向。

　　說明：如設備在安裝過程中未按此安裝指導書內容進行施工，會影響到設備使用的性能和效果；另外本消防水炮安裝指示書僅提供技術參考，具體情況需考慮現場實際情況。
