自動消防水炮滅火系統主要由供水系統、執行系統、控制系統組成。

　　供水系統主要由水源、消防水泵、高位水箱或氣壓穩壓裝置、水泵接合器和管路組成，其目的在于能給裝置提供快速的、充足的水源。

　　執行系統由滅火裝置、電源裝置、火災自動報警裝置等中間執行裝置組成，即當發生火情時，執行滅火及報警動作的相關組件。

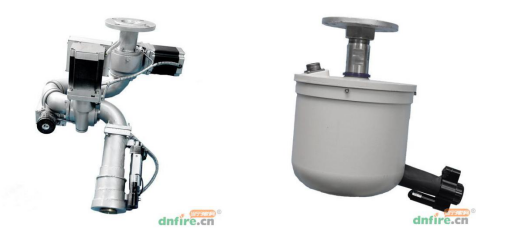

消防水炮

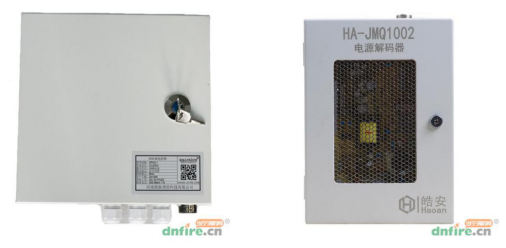

現場電源裝置

　　控制系統由聯動控制柜及區域控制箱、系統電源控制器、計算機火災(視頻)監控系統組成。其目的在于對供水系統和執行系統進行控制，可靈活的實現手動、自動以及現場、消防中心的各種操作。有效完成從發現火災直至撲滅火災等一系列動作，并能使自動消防水炮系統通過輸入模塊和輸入輸出模塊直接與火災自動報警中心連接，保證火災報警系統的整體性。

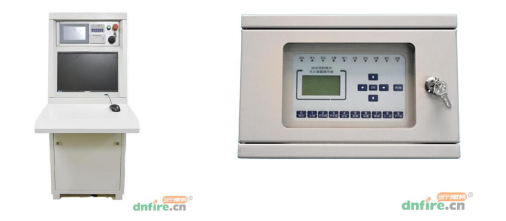

聯動控制柜及區域控制箱

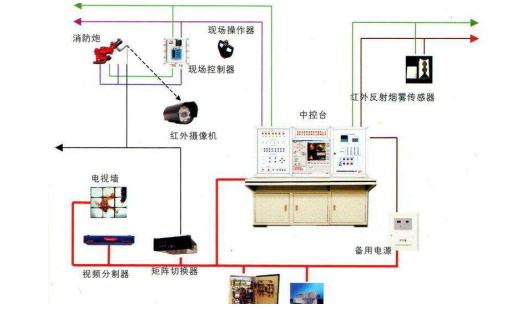

自動消防水炮系統與火災自動報警系統聯網示意圖

　　消防水炮滅火系統工作方式

　　1）自動滅火方式：火災探測部分的探測器報警后，由具有較高空間定位精度的雙波段火災探測器對著火點位置進行定位，信息處理主機處理后將信號發送給消防水炮，驅動消防水炮進行空間掃描鎖定著火點，并將消防水炮自動指向火源點，延遲數秒后自動啟動消防水泵，自動開啟消防電動蝶閥進行噴射滅火。前端水流指示器反饋信號及水泵房壓力繼電器的開啟信號均在控制室操作臺上的顯示。主機結束警報時，自動（或者手動，手動優先）關閉消防水泵及消防電動蝶閥。

　　2）控制室手動滅火方式：消防控制中心接收到火災自動報警系統的火警信號后，消防控制中心值班人員在消防控制室通過系統強行切換過來的彩色視頻圖像進一步確認，值班人員通過操作消防炮集中控制盤，調整消防炮對準著火點，啟動消防水泵和開啟電動閥門，實施噴水滅火。  

　　3）現場手動滅火方式：現場人員發現著火點后，操作相應的消防炮下方現場手動控制盤，直接調整消防炮對準著火點，啟動消防水泵和開啟電動閥門，實施噴水滅火，同時將報警信號傳到消防控制中心。
