分布式光纖測溫系統在發電行業中的應用概述

　　在發電行業中，安全生產非常重視，而常規的消防監測方法，不能完全滿足行業的消防安全要求，需要新的技術手段提供支持。“分布式光纖測溫系統”作為火災報警的新型成熟產品，其光纖傳感系統中的探測器是特種鎧裝光纜，通過激光信號感測和傳輸信息，其光纖的本質安全、絕緣和防爆特性，在發電行業的消防系統中可以得到廣泛應用。由它組成的火災自動報警系統，既可以實時監測企業中電纜隧道、電纜廊橋、高壓開關柜和變壓器等動力部分，又可以應用于輸煤皮帶、儲煤倉和儲煤場等燃料供給部分的火災隱患監控。

　　相信不久，“分布式光纖測溫系統”會依托光纖獨特的特性，在發電行業的火災自動報警系統中，起到越來越多的作用，顯著提高發電行業的安全生產水平。

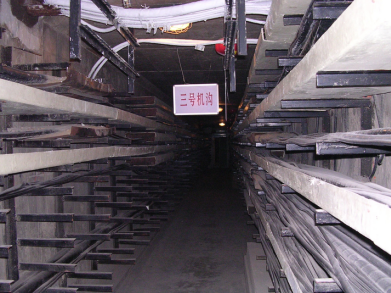

1.電纜隧道

　　電纜隧道（含電纜溝）是專門用來鋪設各種電纜的通道，由于許多各種電壓和電流的電纜鋪設在無人值守的長距離的通道中，一旦發生火災，很難及時發現及撲救，很容易就造成嚴重的損失。

　　將“分布式光纖測溫系統”的光纜，沿著被監測電纜鋪設在其表面，并對電纜中間頭重點監測，自動測量電纜表面的溫度的變化，當其溫度變化速率或溫度值滿足報警條件時，監控室的主機部分將發出聲光報警和位置指示，通知值班人員采取措施。

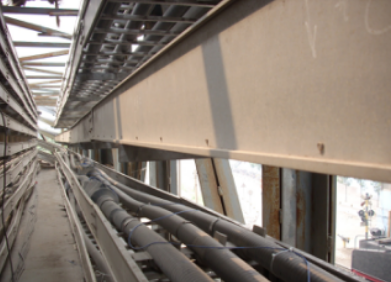

2.電纜通廊

　　電纜通廊是根據工程現場的實際情況，通過架空的方式，鋪設各種電纜的通道，與電纜隧道的特點很類似。一旦發生火災，也很容易造成重大損失。

　　將“分布式光纖測溫系統”的光纜部分，沿著電纜鋪設的橋架布設在被測電纜及中間頭的表面，通過測量其溫度的變化，確定出現異常電纜的位置，從而實現火災的早期報警。

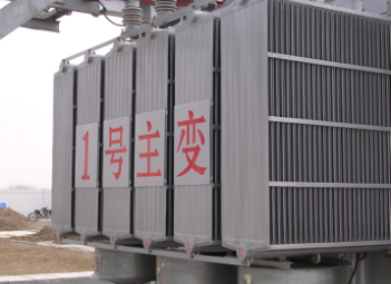

3.變壓器

　　變壓器用于電壓轉換，由于過負荷或故障等原因，可以使變壓器過熱，導致自燃或爆炸。

　　將“分布式光纖測溫系統”的光纜，布設在變壓器的表面，通過溫度的實時監測，可以及時的發現溫度異常的部位，并自動通知工作人員，做出及時的處理。

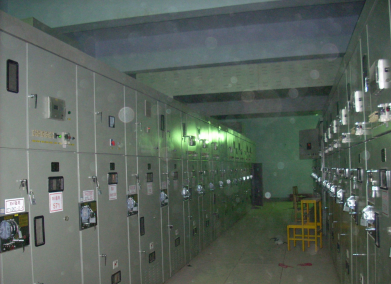

4.高壓開關柜

　　高壓開關柜是設備電力供應的源頭，當現場設備和線路出現故障時，極易導致開關柜局部過熱，甚至發生火災。另外，高壓、大電流和強磁場，對工作人員有較大的危險，無法做到對故障隱患點的實時巡檢。

　　將“分布式光纖測溫系統”的耐高壓絕緣光纖，布設在開關柜有可能發熱的部位，通過實時的溫度測量，將溫度的變化和溫度數據，與設置的報警值進行比較，實現火災自動報警，從而及時發現火災隱患。

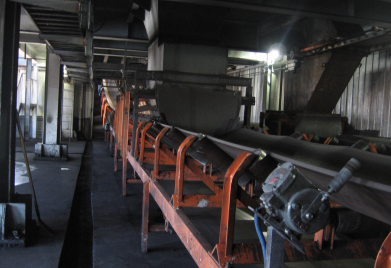

5.輸煤皮帶

　　輸煤皮帶將原煤運輸?shù)絻?chǔ)煤倉或儲煤場，由于原煤在運輸過程中時有自燃的情況，或皮帶由于各種故障導致溫度上升，上述情況的發生，將導致嚴重的后果，造成損失。

　　將“分布式光纖測溫系統”的光纜，懸掛在輸送皮帶上方的支架上或輸煤皮帶下方，通過測量光纜周圍溫度的變化，及時發現出現問題的部位，馬上做出處理，消除火災的隱患。

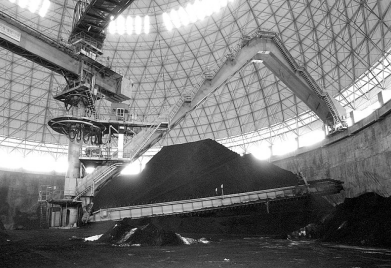

6.儲煤倉和儲煤場

　　儲煤倉和儲煤場是原煤中轉或儲存的場所，由于各種原因，使堆放在一起的原煤發生自燃。而通常煤堆底部的溫度較高，且難以及時發現。

　　將“分布式光纖測溫系統”帶有不銹鋼管防護的光纜，環形盤狀布設在儲煤場或儲煤倉的底部及側壁。通過測量其溫度值，可以及時了解煤堆溫度的詳細情況，并可以及時發現溫度異常的部位，采取噴淋等有效的措施，消除煤堆自燃現象。

分布式光纖測溫系統技術方案

　　線型光纖感溫火災探測器是利用光纖的溫度特性，通過實時處理鋪設于監測現場的光纜采集的溫度信號，與設定的報警值進行比較后，實現火災報警。

　　該探測器既可以單獨使用，實現溫度采集和火災報警；也可以與火災報警控制系統聯接，通過設定的聯動邏輯，完成更多的監控功能。

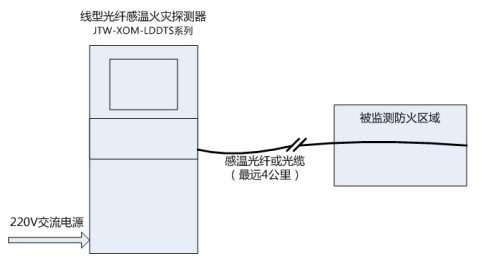

1.獨立使用（如下圖）：

　　聯接示意圖

　　其中：該探測器的主機部分放置在室內，光纜部分根據測試對象的不同，有不同的鋪設方法。

　　由于項目監測的規模不同，需要光纜的數量不同?？筛鶕?jù)實際使用的需要，選擇適合的產品配置，下表是單臺探測器一個單元可配接光纜的情況。

　　分布式光纖測溫系統在發電行業中的應用

選擇合適的探測器產品可以考慮下列因素：

　　光纜探測的距離超過2公里時，可選用JTW-XOM-LDDTS4K系列；光纜的探測距離不超過2公里時，可選用JTW-XOM-LDDTS2K系列

　　探測器單元可聯接光纜的數量，對于JTW-XOM-LDDTS4K系列，是以2通道為單位增加的；對于JTW-XOM-LDDTS2K系列，是以4通道為單位。

　　某些規模比較大的項目，需要光纜的通道數量超過單臺探測器的所能聯接的最大數量時，可以再增加探測器設備的數量。

　　光纜的選擇：盡管理論上光纖可以在現場使用，但由于光纖本身比較脆弱，不適合在工程現場直接使用，因此，務必選用鎧裝光纜。在防爆等有靜電防護要求的區域，還要選用防靜電的鎧裝光纜。

2.聯接火災報警控制系統：

　　本探測器可以根據需要聯接火災報警控制系統，其作用相當于該系統中的一個感溫探測器，并可以參與該系統的聯動邏輯。

　　具體聯接方式有兩種：

　　 通過探測器的開關量輸出，聯接火災報警控制器總線上的輸入模塊；

　　 通過探測器的通訊接口，與火災報警控制器相應的通訊接口聯接。

　　前一種聯接方式比較簡單，但只能實現火災報警功能，定位和故障報警等功能由線型光纖感溫火災探測器本身完成；后一種方式需要確定通訊協議，但可以向火災報警控制器提供除報警以外更多的信息。

　　前一種方式，聯接方法比較簡單，對于規模比較大的項目，工程施工聯線數量多，這里不再累述。以下將重點介紹通訊聯網方法。

　　本探測器有三種通訊接口：RS485/232、CAN總線、以太網（RJ45）：

　　RS232接口用于一臺探測器與火災報警控制器的RS232接口聯接，采用點對點的聯接方式；

　　RS485接口用于多臺探測器與火災報警控制器的RS485接口聯接，采用總線通訊的聯接方式；

　　CAN總線接口用于多臺探測器與火災報警控制器的CAN接口聯接，采用總線通訊的聯接方式；

　　以太網(RJ45)接口用于多臺探測器與火災報警控制器的以太網接口聯接，采用星型的聯網方式。

　　在工程應用中，探測器最好與火災報警控制器放在一起，以方便相互連接、管理和維護；也可以根據工程的需要，放到不同的地點，通過通訊電纜或光纜連接。
