GS-KD-QKP1氣體滅火控制器/火災報警控制器是為適應工程設計的需要而開發的。GS-KD-QKP1具有火災探測報警和氣體滅火控制雙重功能。

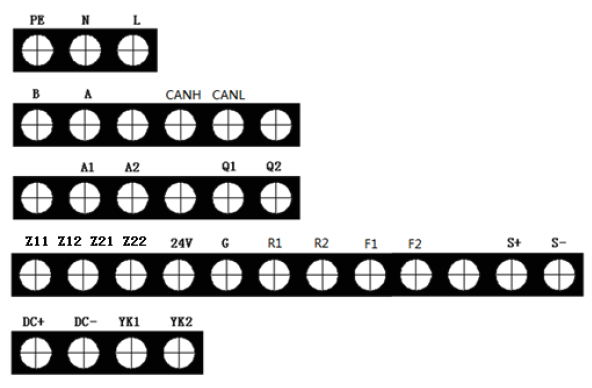

　　GS-KD-QKP1外接端子如下：

　　其中：

　　PE、N、L：交流220V接線端子。

　　CANH、CANL：與火災報警控制器（聯動型）相連的通訊總線端子。

　　Z11、Z12：總線1輸出端子，連接編碼探測器及手動報警按鈕總線設備。

　　Z11、Z12：總線2輸出端子，連接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。

　　24V、G：區域的輔助電源輸出端子，為現場的系統設備如氣體釋放警報器、聲光警報器、輸出模塊等供電。

　　S+、S-：火警輸出端子，帶檢線功能，正常監視狀態下輸出約DC3V電壓，接到火警信息后啟動輸出約DC24V信號，復位后返回到正常監視狀態。其終端匹配電阻為4.7kΩ/0.25W。

　　A1、A2：火警輸出端子，常開觸點，有火警時閉合。

　　Q1、Q2：?jiǎn)?dòng)噴灑輸出端子，常開觸點，噴灑信號啟動時閉合。

　　R1、R2：噴灑指示輸出端子，常開觸點，壓力開關動作時閉合。

　　F1、F2：故障輸出端子，常開觸點，有故障時閉合。

　　DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V電壓且最大2A的信號。終端匹配電阻為4.7kΩ/0.25W。

　　YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

　　布線要求：

　　通信總線(Z11,Z12；Z21,Z22)應選用截面積≥1.0mm²的雙絞線，最長不超過500m。電源輸出(24V,G)連接線應選用截面積1.0~2.0mm²RV線，最長不超過500m。

　　驅動鋼瓶輸出端（DC+,DC-）連接線應選用截面積≥1.5mm²RV線。如果電纜長度大于50m，則選用截面積≥2.5mm²RV線。應計算線損壓降、保證電磁閥的最低工作電壓。

　　外接通訊總線連線應選用截面積≥1.0mm²雙絞線，CAN通訊線最大線長不超過3000m。其它端子連接線應選用截面積≥1.0mm²RV線。

　　交流電源線應采用耐壓750V以上的三芯絕緣線。

　　GS-KD-QKP1機殼接地線宜用截面積≥4mm²的銅導線，接地電阻應小于4Ω。
