松江HJ-1750中繼模塊（監視模塊）接線

作者：消防百事通日期：2017-11-16 09:15:05 瀏覽：35120

松江消防產品接線

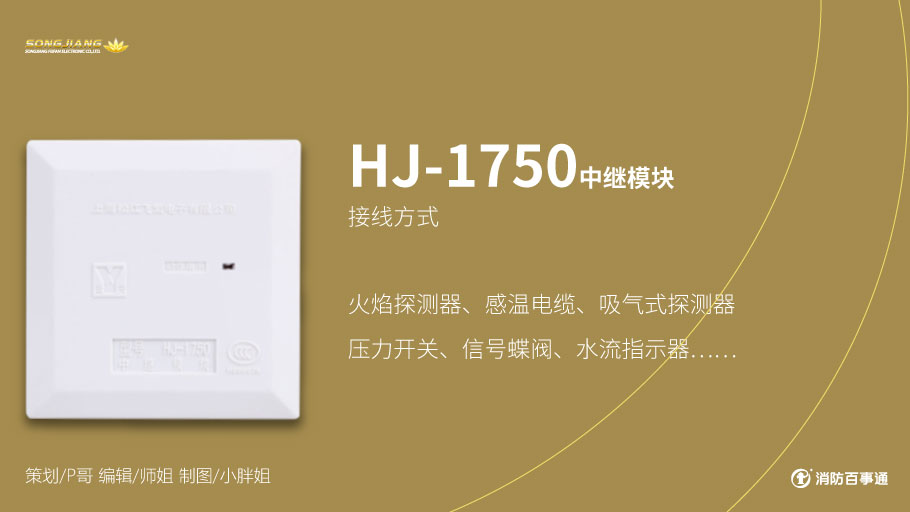

松江HJ-1750中繼模塊接線

　　1、HJ-1750中繼模塊只能與松江3208系列主機配套使用。

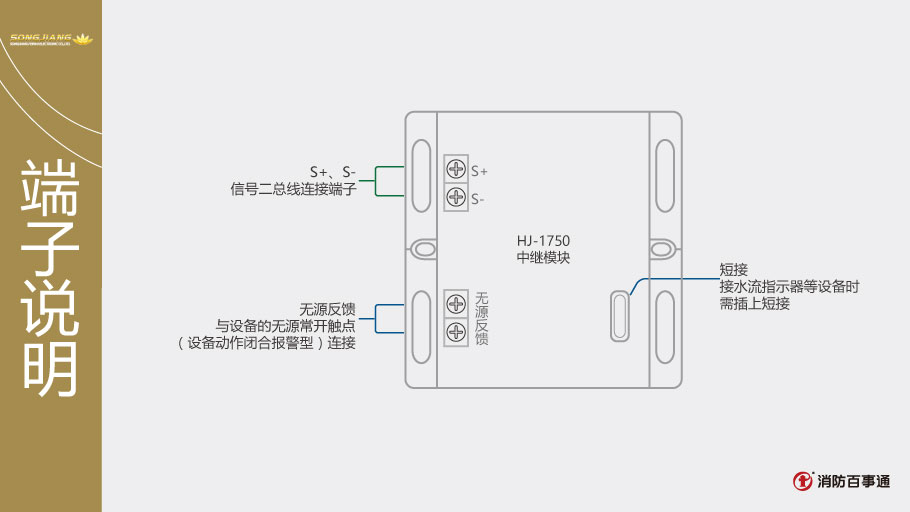

　　2、接水流指示器、信號蝶閥、壓力開關等需要監控設備狀態的裝置時，要插上短接塊；插上短接塊為水流模塊；去掉短接塊為輸入模塊。

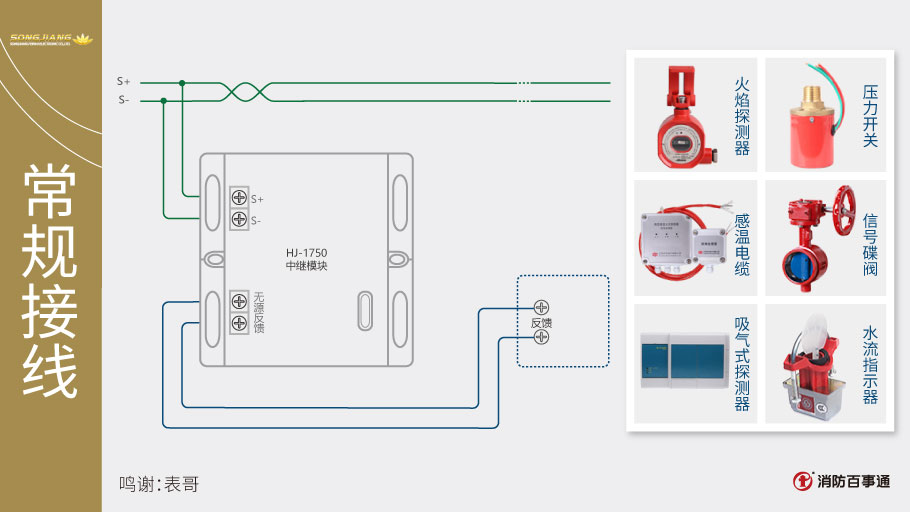

松江HJ-1750中繼模塊接線

　　1、信號總線S+、S-采用阻燃RVS型雙絞線，截面積≥1.0mm2。

　　2、無源采用阻燃BV線，截面積≥1.0mm2。

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]

下一篇:泰和安TX3400隔離式安全柵接線圖
上一篇:利達LD6800ED-1輸入/輸出模塊（控制模塊）接線方式

用戶評論

問匿名用戶評論等級：

短接，是怎么接

答管理員：

有短接塊，對應插插針就可以。產品介紹頁面上圖片有這部分http://www.yqtse.cn/goods-224.html

2020-04-01 06:03:41
