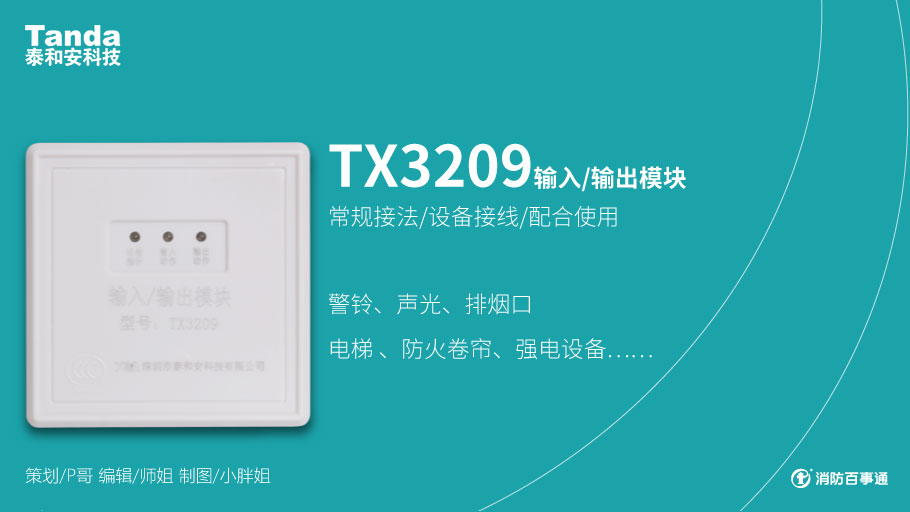

泰和安消防TX3209模塊常見接線方式

作者：消防百事通日期：2017-11-09 11:39:18 瀏覽：46457

泰和安消防產品接線

消防模塊接線

泰和安消防接線

泰和安消防TX3209模塊常見接線方式

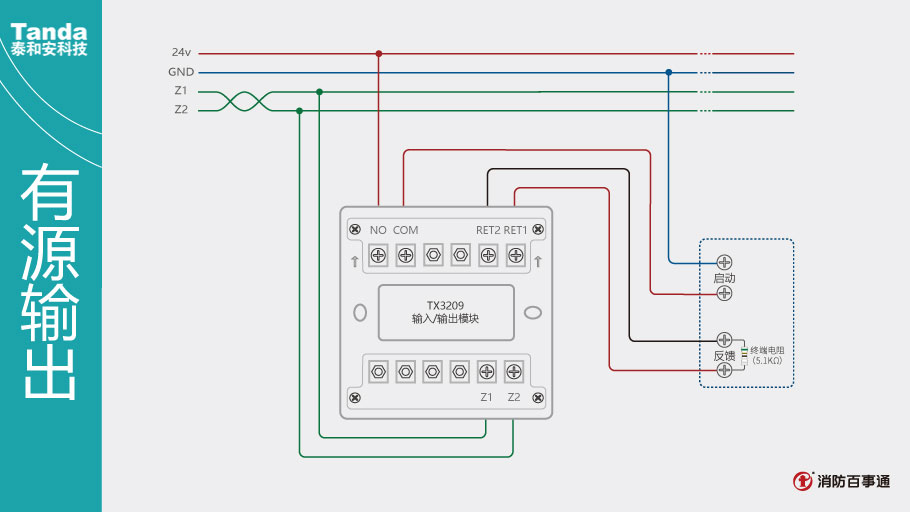

　　1、對于反饋線必須在其末端配接一個終端電阻（5.1K/0.25W）,否則控制器將報“反饋線”故障。

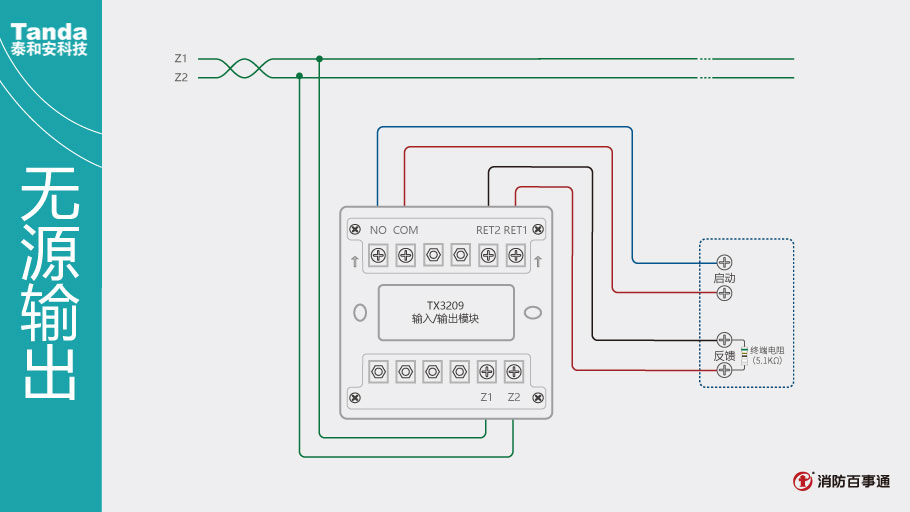

　　2、對于控制線由于接有受控設備作負載，故無須配接終端電阻，不可斷開受控設備做試驗，否則控制器將報該模塊“輸出故障”。

泰和安消防接線

泰和安消防TX3209模塊常見接線方式

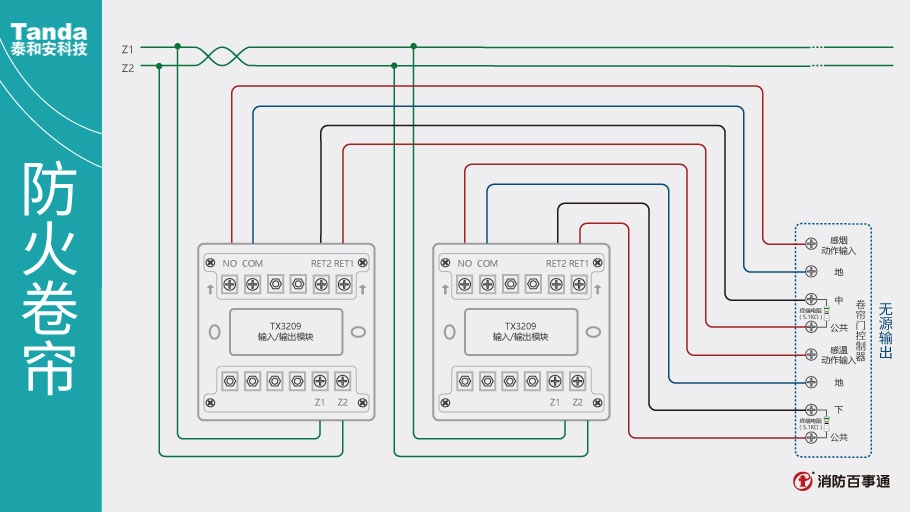

泰和安消防TX3209接防火卷簾

泰和安消防TX3209模塊常見接線方式

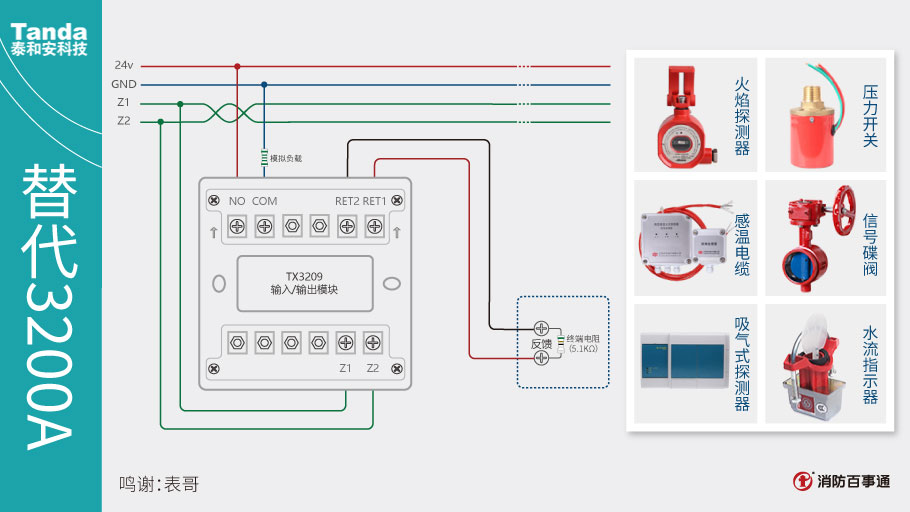

　　在實際工程中不建議將控制模塊直接當做輸入模塊使用。

泰和安消防TX3209模塊常見接線方式

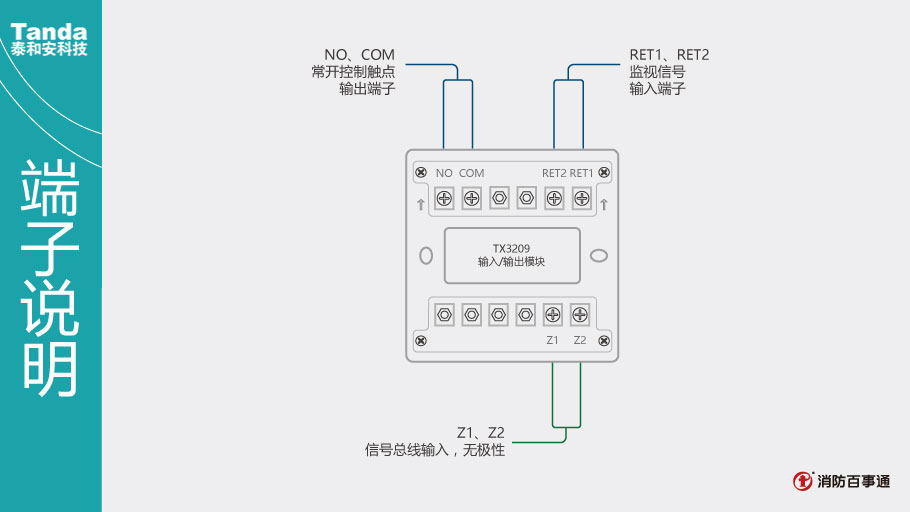

泰和安消防TX3209模塊端子說明

　　1、總線（BUS）采用RVS-2×1.0mm²或1.5mm²線。

　　2、常開輸出線采用BV-2×1.5mm²或2.5mm²線。

　　3、反饋輸入線采用RVS-2×1.0mm²或1.5mm²線。

　　4、穿金屬管（線槽）或阻燃PVC管敷設。
