泰和安消防TX3217A中繼模塊接線

作者：消防百事通日期：2017-11-09 09:40:43 瀏覽：20289

泰和安消防產品接線

泰和安消防TX3217A中繼模塊接線

TX3217A中繼模塊接

泰和安消防TX3217A中繼模塊接線

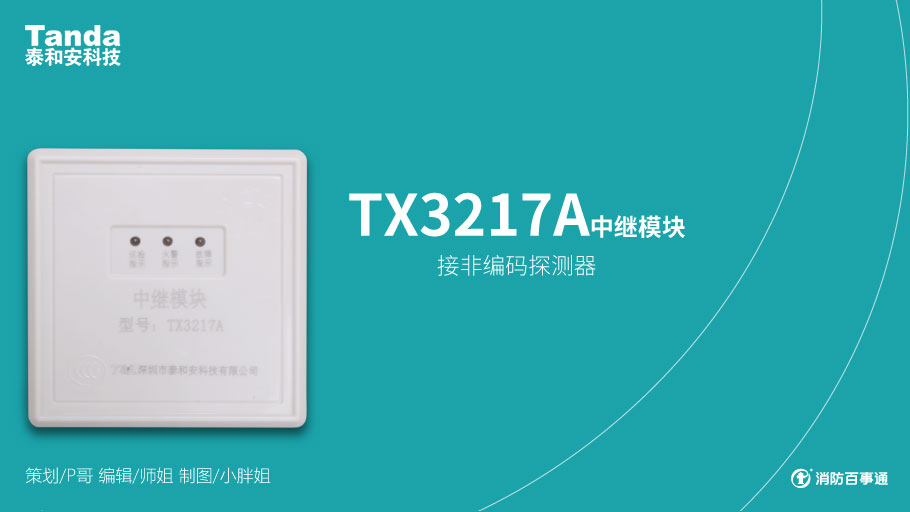

　　1、TX3217A中繼模塊主要用于連接非編碼探測器、防爆型探測器等現場設備。

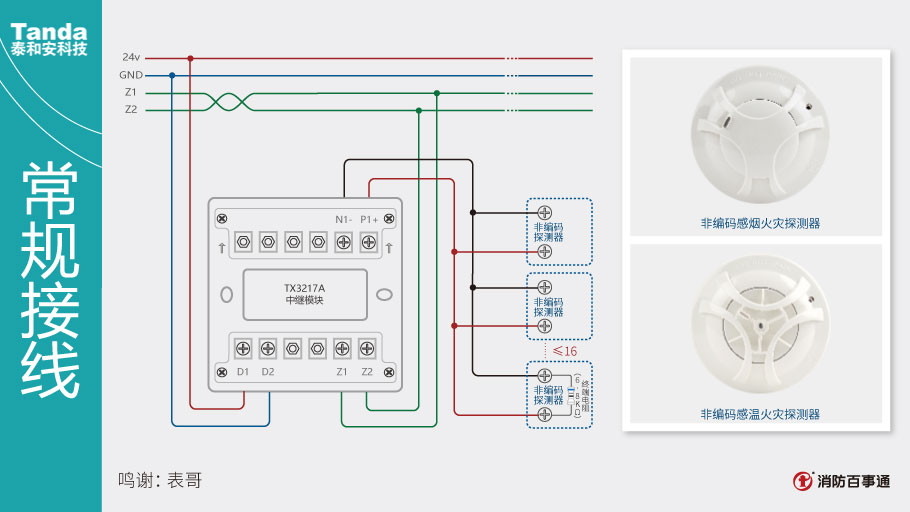

　　2、對于工作電流＜100μA的電流型設備，可并聯16只接入該模塊。

　　3、在監視信號輸入線的末端（遠離模塊端）必須并聯一個6.8KΩ/1W的終端電阻。

　　4、TX3217中繼模塊與TX3217A中繼模塊接線一致。

TX3217A中繼模塊接

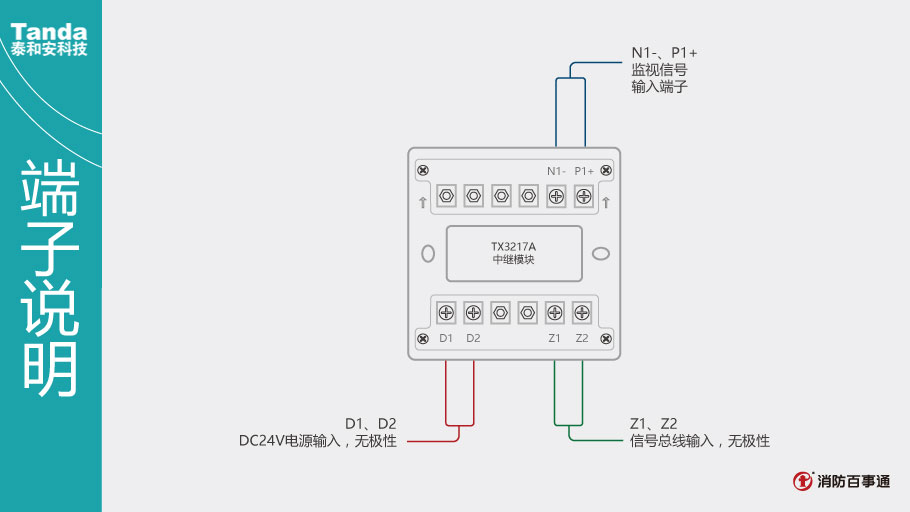

泰和安TX3217A中繼模塊端子說明

　　1、總線（BUS）采用RVS-2×1.0mm²或1.5mm²線。

　　2、DC24V電源線采用BV-2×1.5mm²或2.5mm²線。

　　3、輸入線采用RVS-2×1.0mm²或1.5mm²線。

　　4、穿金屬管（線槽）或阻燃PVC管敷設。
