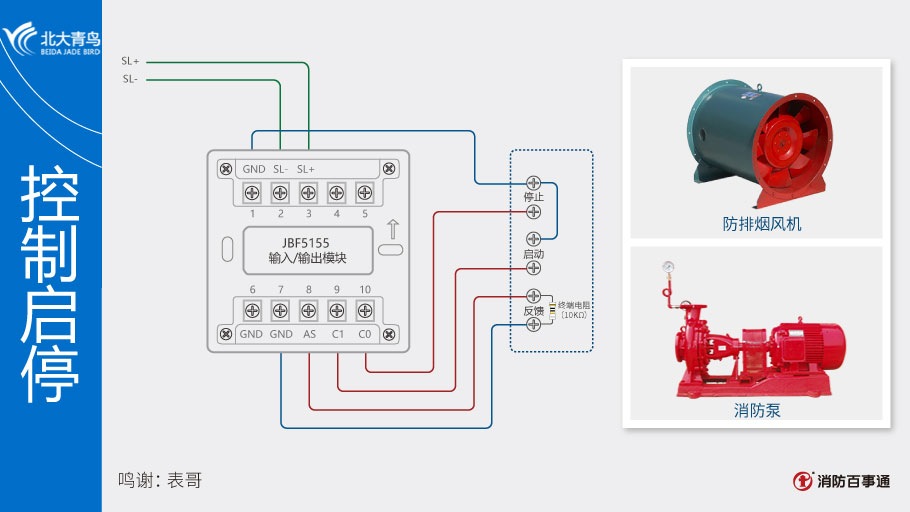

JBF5155輸入/輸出模塊控制啟動時，停止輸出端（端子7、10）需并聯3KΩ的電阻，反饋端并聯10KΩ的終端電阻。
1、JBF5155配接JBF-11SF或JB-QB-JBF5010型火災報警控制器多線手動控制盤，可通過主機設置，輸出持續/脈沖DC24V信號。
2、JBF5155輸入/輸出模塊的輸出方式可以通過更改控制器“設置多線登記及故障檢測”菜單下的“輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次輸出。

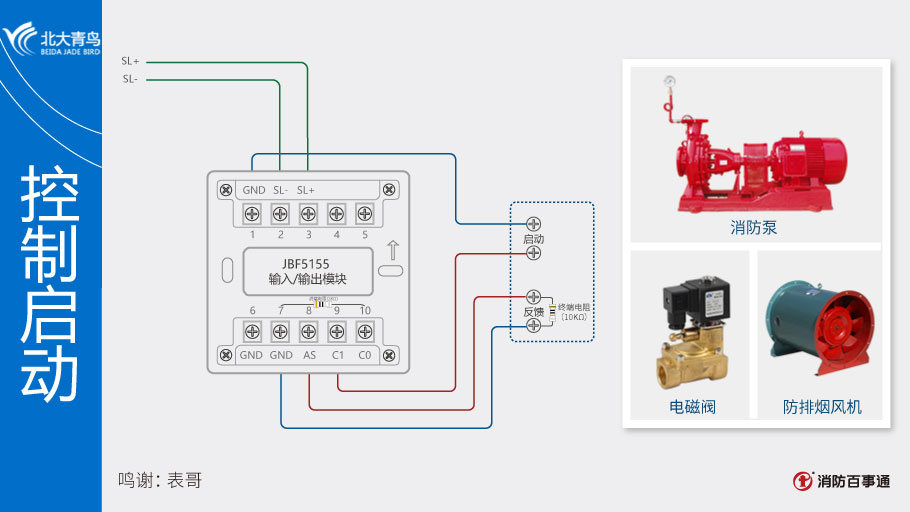

3、持續輸出時僅C1端子輸出，“啟動”狀態輸出24V電壓，“停止”狀態不輸出。
4、單次輸出時C1，C0都有輸出信號，“啟動”時C1輸出24V電壓，2秒后停止輸出；“停止”時C0輸出24V電壓，2秒后停止輸出。

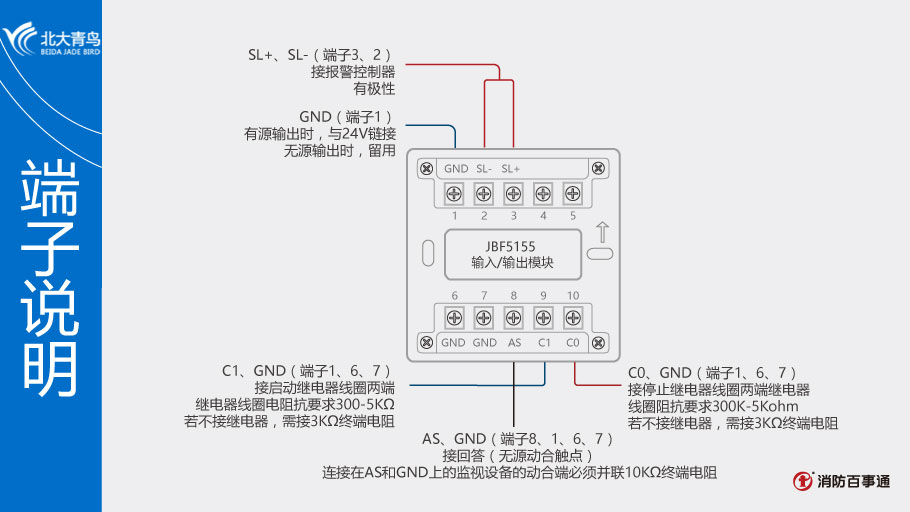

1、模塊使用2線制，區分正負極性，建議線型NH-RVS-2×1.5mm2，通訊距離≤1500米。
2、輸出觸點容量為：C1啟動輸出、C0停止輸出DC24V/80mA。
3、模塊終端監視電阻：反饋端10KΩ/停止輸出端3KΩ。
[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
電話：400-928-6119
地址：上海市寶山區殷高西路101號高景國際大廈14層
ICP備案證書號：滬ICP備19002773號-1
© 2005-2026 當寧消防網-消防產品之家 版權所有，并保留所有權利。
掃一掃 關注公眾號
發布詢價單
問匿名用戶評論等級：
這個模塊可以用在多線盤控制風機和消防噴淋控制柜嗎？
答管理員：
這是多線模塊呢，不過需要與你現場的火災自動報警系統兼容，得看你現場的系統品牌型號了
2021-05-15 07:09:20
問匿名用戶評論等級：
這個用接24v 嗎
答管理員：
不需要工作電源
2020-03-24 16:09:37
問匿名用戶評論等級：
模塊輸出線GND和C1那個是正極
答管理員：
GND肯定是地，作為負極的
2020-03-11 00:44:45
問匿名用戶評論等級：
接線圖
2019-11-01 15:20:02
問匿名用戶評論等級：
控住啟動是持續輸出、控制啟停是脈沖點輸出？
2019-10-15 13:05:05
問匿名用戶評論等級：
多線模塊從主機到設備電壓8點幾，反饋電阻也是10k，線路不接地，不短路為什么為報故障
答管理員：
電壓8，不正常的吧。你可以直接把多線模塊接到控制室多線盤上看看電壓是多少，對比看看是線路還是設備問題
2019-09-19 10:04:55
問匿名用戶評論等級：
如何區分有源和無源
答管理員：
簡單說輸出是不是有24V電，有電的是有源，沒有的就是無源
2019-08-12 10:58:13
問匿名用戶評論等級：
專線啟動怎么沒反饋要加3K電阻嗎？
答管理員：
啟動端子不需要電阻
2019-07-18 16:41:02
問匿名用戶評論等級：
7-8端反饋線接反會出故障嗎
答管理員：
接反不會引發故障的，是不是電阻沒接
2019-07-08 23:07:23
問匿名用戶評論等級：
電阻需要分方向嗎
答管理員：
電阻是無極性的，不需要分方向的。
2019-06-20 11:56:15
