海灣GST-LD-8318啟停按鈕結構特征、安裝與布線

作者：海灣報警設備日期：2017-07-26 03:24:48 瀏覽：19267

海灣8318啟停按鈕完整型號為GST-LD-8318，本文將重點介紹海灣GST-LD-8318外形勢圖、接線端子圖以及應用示意圖。

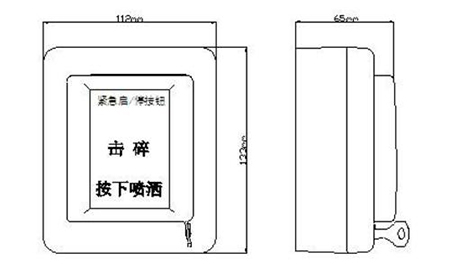

GST-LD-8318緊急啟停按鈕的外形示意圖如圖1所示。

GST-LD-8318緊急啟停按鈕的外形示意圖

圖1

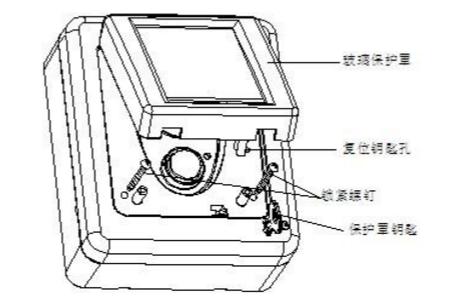

按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊（如圖2所示），底殼底部有安裝孔，安裝時將底殼安裝在86H50型預埋盒上，安裝方式見圖3，安裝孔距如圖4所示。

插接方式

圖2

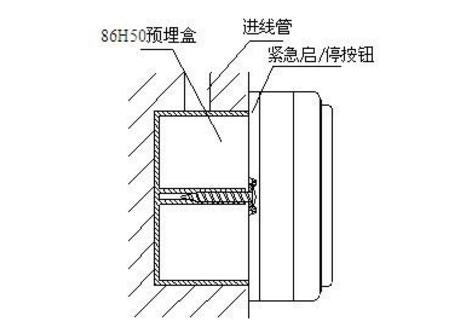

安裝方式

圖3

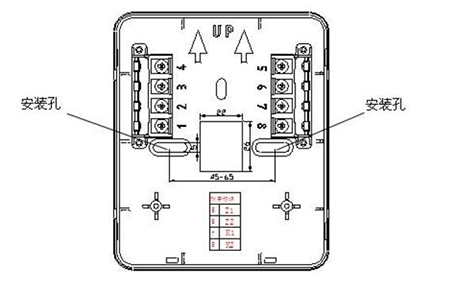

GST-LD-8318緊急啟停按鈕端子示意圖如圖4所示。

Z1、Z2：無極性信號總線輸入。

K1、K2：啟動無源常開輸出。

安裝孔距

圖4

布線要求：信號總線采用截面積不小于1.0mm2的雙絞線。

GST-LD-8318緊急啟停按鈕應用方法

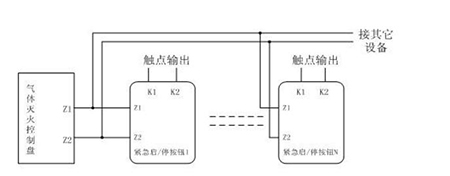

按鈕采用兩線制與氣體滅火控制器連接，允許最多10只按鈕（如果該回路中還配接有GST-LD-8316手自動轉換開關，則轉換開關和按鈕一共最多可以接10只）同時控制同一氣體滅火鋼瓶，當多只按鈕連接時需采用并聯連接，如圖5所示（圖中的N≤10）。

GST-LD-8318緊急啟停按鈕應用方法
