目前火災自動報警系統在建筑中的應用越來越廣泛，就該系統的特點和功能要求，火災自動報警系統的布線、布點延伸到建筑物中的各個區域，甚至跨越不同的建筑物，使得系統防雷顯得越來越重要。由于微電子技術及計算機網絡技術在火災自動報警系統中的應用，使其具有集成度高、低電壓和低功耗等特性，這就使其系統對雷電過電壓、電力系統操作過電壓、電磁輻射、靜電放電等電磁干擾非常敏感，如果防護措施不利，有時可能遭受重大損失，它可以導致數據信號發生錯亂，也可能導致芯片的直接損壞，破壞系統設備；還有一種可能，雷擊產生高壓浪涌可使系統中的某些部件緩慢劣化而縮短使用壽命，這種損傷會使系統經常產生難以捉摸的軟故障直到最后電路失效或性能下降，最終使系統工作不正常，不能有效的早期探測火情和及時滅火，使火災造成人身及財產損失。
    　由于火災自動報警系統防雷點多面廣，為了確保建筑物和建筑物內火災自動報警系統不受雷電損害或使雷電損害降到最低程度，應從整體及系統的角度進行綜合防御，即要提供高效的接閃體、安全引導雷電流入地、完善低電阻地網、電源浪涌沖擊防護、控制線與報警總線過壓防護。
一、雷電（浪涌）干擾的入侵途徑及危害
    　1．直擊雷：一般防直擊雷是通過避雷裝置即接閃器（針、帶、網、線）、引下線構成完整的電氣通路后，將雷電流泄入大地。然而接閃器、引下線和接地裝置的導通只能保護建筑物本身免受直擊雷的損毀，并不能完全阻斷雷電透過多種形式及途徑破壞建筑物內的電子設備。

    　2．感應雷：感應雷雖然沒有直擊雷猛烈，但其發生的機率比直擊雷高得多。直擊雷一次只能襲擊一個小范圍的目標，而一次雷閃擊都可以在較大的范圍內產生感應雷過電壓現象，并且這種感應高壓可以通過電力線、通信線、報警總線等傳輸?shù)较到y(tǒng)內部，破壞系統電子設備。

    　3．雷電波侵入：由于雷電電流有極大峰值和陡度，在它周圍出現瞬變電磁場，處在這瞬變電磁場中的導體會感應出較大的電動勢，會在空間一定的范圍內產生電磁作用，也可以是脈沖電磁波輻射，而這種空間雷電電磁脈沖波在三維空間范圍里對一切電子設備發生作用。

從以上介紹可以看出,雷電對火災自動報警系統的侵害主要是來自感應雷和雷電波侵入。

二、整體防雷概念
    　建造物及內部電子設備的整體防雷可歸結為整體雷電過電壓保護。建筑物外部是直擊雷的區域，在這個區域內的設備最容易遭受損害，危險性最高，建筑物內部火災自動報警系統所處的位置為非暴露區，危險程度較低，雷電過電壓對內部電子系統的損害主要是沿著線路引入。

1、直擊雷的防護：
    　雖然直擊雷的能量巨大，遭受雷電直接雷擊的范圍通常很小，但若進入建筑物的導體型線路（如電源線、報警總線及其它控制電纜等），造成的損害是非常嚴重的，可能導致系統全部損壞。做好直擊雷的防護是雷擊過電壓防護的前提，一般防直擊雷是通過安裝避雷裝置即接閃器（針、帶、網、線）、引下線構成完整電通路，將雷電流泄入大地。在國標GB5057-94《建筑物防雷設計規范》中對防護直擊雷的設計、安裝及施工，都有相應要求，而且實踐證明，對建筑物設施的保護避雷針是經濟和有效的。

    　但當雷電擊中建筑物外電源線或其它信號線等線路上時，瞬時雷電的沖擊波會沿著導線引入系統，損壞相連的設備，并可能擊穿絕緣。因此，做好建筑物外引線（如供電線路等）以防護也尤其重要。

2.供電系統的防護：
    　據相關電子系統遭雷擊事故的統計數據，80%以上是因為與系統相連的供電線路上感應的雷電過電壓造成的。對于消防系統的供電防護，首先，進入系統配電室的電力電纜應采用鎧裝電纜埋地敷設，架空電力線由終端桿引下后應更換鎧纜進入建筑物前應水平埋地50m以上，深度應大于0.5m（若有相關規范應按規范施工），電纜屏蔽兩端應有良好接地，非屏蔽電纜應穿鍍鋅鋼管，鋼管兩端良好接地，配電室至各樓和各樓層的配電箱的供電線路，均應采用屏蔽電纜敷設并有良好接地。

    　火災自動報警系統接地裝置的接地電阻值應符合下列要求：

    　采用專用接地裝置時，接地電阻值不應大于4Ω。

    　采用共用接地裝置時，接地電阻值不應大于1Ω。

    　防雷接地，接地應按國標GB50057《建筑物防雷設計規范》執行。

    　根據IEC1312《雷電電磁脈沖的防護》中有關防雷分區的要求，將供電系統分為三級保護。建筑物的總配電室安裝大容量防雷器（具體參數依據建筑物供電需求計算），它作為建筑物內部第一級防護；在建筑物內主配電柜安裝第二級防雷保護器（一般其容量為第一級容量的60%左右），在消防中控室主機及UPS等前端進線處安裝第三級防雷器。電源經三級保護后浪涌電壓大大降低，完全符合系統浪涌承受能力。如圖1所示：

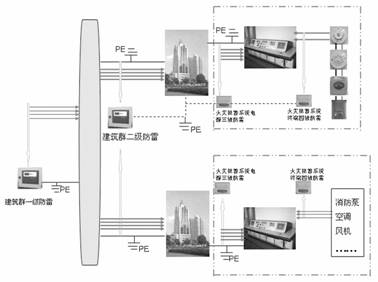

圖1   供電系統防雷示意圖

3.報警總線及控制線的防護：
    　盡管在供電線路及外引線等上加裝防雷器，但由于雷電發生時，瞬變電磁場會在空間一定的范圍內產生電磁作用或脈沖電磁波輻射，電氣通路的金屬管線會感應到極強的感應雷擊，產生雷擊過電壓，損害系統的正常運行，這種過電壓的沖擊即使對系統不造成致命的損害，也可能使系統內的某些部件及元器件緩慢劣化縮短使用壽命，存儲數據丟失，數據傳輸出錯，使其元器件工作在臨界狀態，造成系統經常產生難以捉摸的軟故障直到最后電路失效徹底損壞。因此報警總線及控制線等信號線應納入整體防雷也是尤其重要的。

    　消防系統總線、控制線一般都采用ZRVS雙絞線，雙絞線屏蔽較差，因此易受雷擊干擾，按規范要求，此類線路都應穿金屬管敷設或采用線槽敷設，金屬管或線槽都應保證全線電氣上的連通（即接口處必須做跨接地線），并且金屬管或線槽兩端應良好接地，金屬管、線槽在敷設時應盡可能避免緊靠建筑物的立拄或槽梁。

    　為了防止報警總線、控制線上的過電壓損害，實踐證明在報警總線和控制線上安裝防雷器對保護系統正常運行是有效的方法。安裝防雷器時綜合考慮線路工作電壓、傳輸速率等參數，并對安裝的防雷器做良好的接地。

4.等電位連接：
    　被防護系統設備所在建筑物的金屬構件和進入建筑物的金屬管道、供電線路及外露可導電部位、防雷裝置和系統主機設備，都應做等電位連接，接至建筑物的均壓環上，以均衡電位。
三、防雷產品在火災自動報警系統實際應用
    　火災自動報警系統主要由火災自動報警控制器、感煙火災探測器、感溫火災探測器、監視模塊、控制模塊等現場終端設備及系統供電單元等組成。如圖2所示：

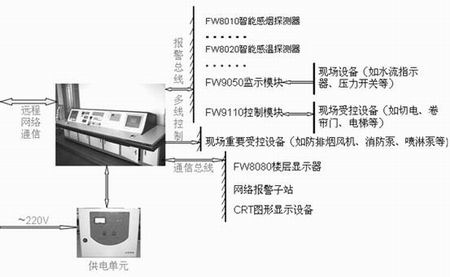

圖2   火災自動報警系統組成

　　火災自動報警系統中各類感煙、感溫探測器及模塊等終端設備依據規范要求，設置在建筑物內各個地方，布線錯綜復雜，分布在整個建筑物中，很大程度上增加了報警系統受雷電侵害的可能性。下面就以北京防威威盛機電設備有限責任公司開發的FW9000型液晶中文火災報警控制系統及FW8000系列防雷保護器為例，闡述防雷產品在火災自動報警系統中的實際應用。
1. FW9000型火災自動報警控制器輸入輸出信號特點：
① 系統外部線路（主要是從建筑物外引入中控室的線路）：
    　●遠程網絡通信總線：應用網絡技術，將某一區域或行業的不同位置的火災自動報警系統的組成網絡，集中監視管理，以電話線為傳輸介質。

    　●系統供電：采用～220V三項雙路互投供電。

② 系統內部線路（主要指從中控室引至建筑物內不同地方的線路）：
    　●報警總線：用于連接各類火災探測器及各類模塊等終端設備，二線制線。

    　●多線輸出控制：用于控制重要消防設備，主要有防排煙風機、消防泵、噴淋泵，控制電壓DC24V。

    　●RS-485通信總線：用于火災報警控制器與樓層顯示器、報警子站之間的數據通信。

    　●RS-232通信總線：用于火災報警控制器與CRT圖形顯示設備之間數據通信。

    　●DC24V電源線：主要用于提供控制模塊及外部受控設備電源和供樓層顯示器供電。

    　從系統整體防雷角度出發，除了要做好建筑物避雷裝置即接閃器（針、帶、網、線）、引下線構成建筑物避雷系統外，還應對系統的供電線路進行三級防雷保護，并且報警總線、控制線的防雷也是非常重要的。
2．就可導致火災自動報警控制系統雷電侵入的途徑，進行雷擊過電壓防護，主要需防護的線路接口有：
    　●報警總線；

    　●多線控制線；

    　●RS-485通信總線；

    　●RS-232通信總線；

    　●DC24V電源線；

    　●遠程網絡通信線；

    　●～220V供電線路；

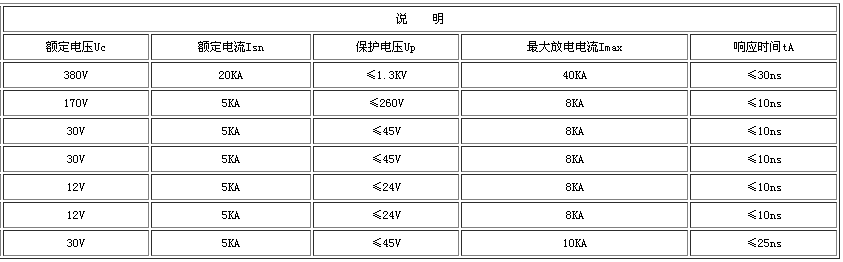

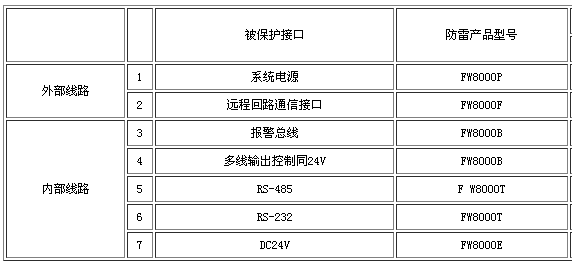

3.就火災自動報警系統輸入輸出信號特點,選擇相應技術參數的防雷器對上述線路接口進行防護。如下表：

　　4.等電位連接
    　系統中所有防雷器及報警主機都應采用大于1.5mm2絕緣多股銅導線連接到中控室等電位接端子上。
