一．室外消火栓系統的設計：

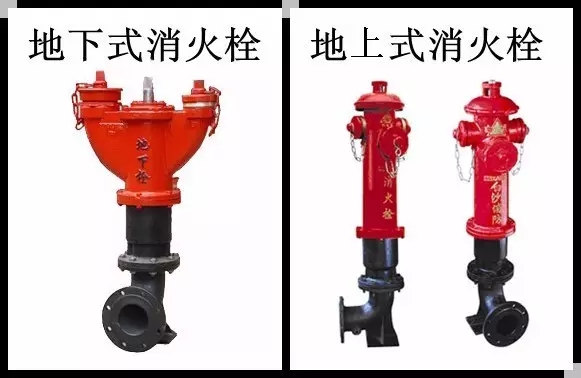

　　室外消火栓按其安裝場合可分為地下式和地上式兩種

　　1．若市政有兩路進水，壓力能滿足低壓要求，設置室外消火栓即可。只有一路進水時，應儲存室外消防用水，只有消防總用水量不大于25L/s，且進水管足夠大時例外。

　　若儲存室外消防用水，應考慮消防車取水口的設置，低規取水口保護半徑為150米，高規要求距建筑物外墻100米。若小區較大，單個取水口難以滿足消防要求時，應在合適位置增設消防車取水口或增設室外消防水池（滿足室外消防用水量即可）。

　　2．消防車取水口調節容積應滿足消防車泵的取水要求（3min），高度滿足消防車吸程的要求（埋深小于5米）。供水首選重力流，應經嚴格的水力計算，難以滿足時（主要深度）增設室外消防提升泵。

　　提升泵應注意水泵的啟停控制，單個取水口可采用水位控制，多個取水口采用水位控制較為復雜，一般采用室外消火栓作為取水裝置，適當部位設置啟泵按鈕，至少位于消控中心、小區門衛、值班室及就近樓值班室。

　　3．少數工程市政供水壓力過低，無法滿足室外消火栓使用要求，有些工程采用自備水源，這時，可考慮設置室內、外消火栓統——加壓系統。

　　二．室內消火栓系統的設計：

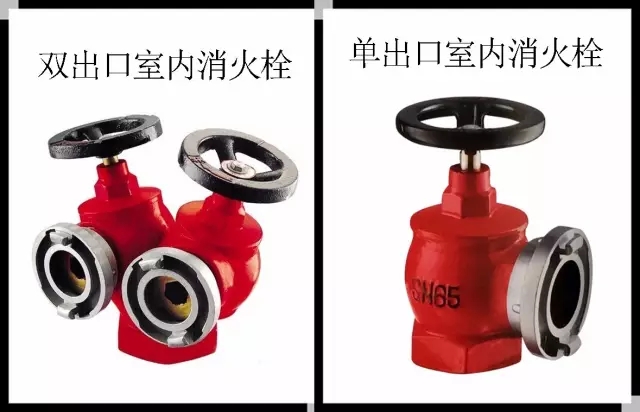

　　室內消火栓按其出水口型式可分為單出口和雙出口兩種

　　1．室內消火栓分區的要求（靜壓100米，注意按水箱溢流水位及穩壓系統的最高工作壓力計算）。如何分區應統籌考慮，以管網簡單、造價低為原則。



　　2．消火栓加壓泵的選用及泄壓口的設置，注意按充實水柱確定栓口壓力，栓口水頭損失2米不要漏。消火栓穩壓系統的采用，特別注意穩壓系統壓力應小于水泵供水壓力，避免泄壓口一直打開或影響水泵啟動。

　　3．室內消火栓環網的設計應充分利用水泵的揚程作為管網水頭損失，盡量減少環網管徑，以節省造價。

　　注意減壓穩壓消火栓的采用應按正常工作壓力，不考慮環網維修。實際上就是均按最不利計算，包括分區、選泵及減壓。

　　4．室內消火栓的布置：兩股到達保護部位，注意按行程。

　?。?）防火分區、防火卷簾及樓梯間會影響消火栓的布置。

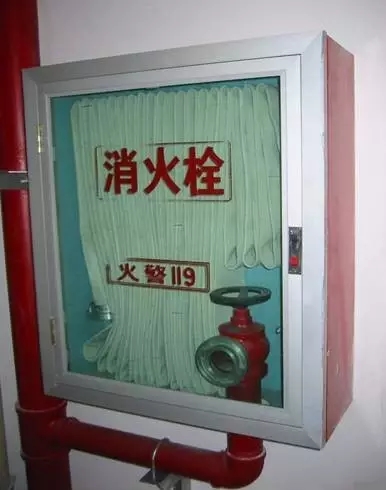

　?。?）室內消火栓布置于消防電梯前室、公共走道等部位，不得布置在房間內，只有防凍地區在室內，特別注意一層店面衛生間的影響。

　　5．重點：住宅消火栓的設置要求。

　?。?）多層住宅：在樓梯休息半平臺上設置單立管（DN100），配置雙閥雙出口栓，特別注意一層應設置消火栓，不能僅靠一層樓梯半平臺消火栓（認為保護二層使用）。多層住宅消火栓立管可不成環，由底部成水平環。

　?。?）十至十一層住宅：十至十一層住宅未要求設封閉樓梯間，栓箱設置要求基本同多層住宅。十至十一層住宅消火栓立管宜盡量成環。

　　（3）十二至十八層住宅：屬于二類高規住宅樓，同時，十二至十八層住宅設有封閉樓梯間，消火栓只能設置于樓層。有條件時，應設置單口栓箱或單箱雙立管雙栓。當設置豎管有困難時，單元式住宅及塔式住宅（每層不超過八戶、建筑面積不超過650m2）可采用單立管及雙閥雙出口栓，對于通廊式住宅不能采用雙閥雙出口消火栓。十二至十八層住宅消火栓立管宜盡量成環。

　?。?）十九層及以上住宅：屬于一類高規住宅樓，消火栓只能設置于樓層。消火栓不應采用雙閥雙出口消火栓，盡量采用單口栓箱，有困難時可采用單箱雙立管雙栓。消火栓立管應成環。

　?。?）對于上部為住宅的其它建筑：多層應按其它民用建筑進行防火設計，高層應按商住樓或綜合樓進行防火設計。多層建筑消火栓應盡量設置于樓層，采用單箱雙立管雙栓，若未設封閉樓梯間，有困難時可在樓梯休息平臺上設置消火栓，應采用單立管雙閥雙出口栓，消火栓立管盡量成環。對于高層建筑，應盡量采用單栓，有困難時可采用單箱雙立管雙栓，消火栓立管應成環。

　　其他

　　1．總體消防環行車道會影響室外消防設施的布置。布置室內栓前應明確防火分區、防火卷簾及地下室坡道頂板位置等。

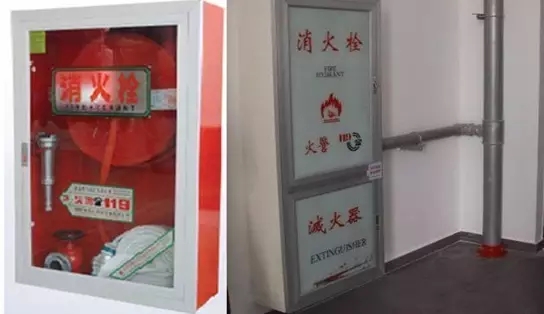

　　2．室內消火栓箱的尺寸及安裝高度查標準圖，注意住宅樓梯半平臺的栓、箱分設問題，車庫的泡沫－水兩用消火栓，薄型消火栓箱的采用。

　　3．消防水池可以采用本底結構，注意側面人孔的水位損失較大，車道板下的雙向受力。消防水箱的在小區最高層屋面，高規（不超過100米）高度盡量滿足最不利消火栓7米，否則室內消火栓加穩壓系統不合算。若最高層有噴淋，一般設噴淋穩壓機房，穩壓機房一般設在屋面，穩壓機房的大小約10m2。
