空氣采樣煙霧報警系統
作者：當寧消防網 日期：2016-07-05 08:33:59 瀏覽：9107
前言:
空氣采樣煙霧報警系統是一種通過抽氣泵主動將空氣樣品由采樣管道抽入激光探測進行高靈敏度探測，并由微電腦分析判斷,從而早期判斷是否有潛在火災存在的一種煙霧探測報警系統。由于空氣采樣煙霧探測系統具有靈敏度高、靈敏度范圍廣、安裝方式靈活、維護簡便,同時又能應用于其他傳統煙霧探測系統無法有效保護的一些特殊空間,因此在煙霧探測領域?qū)⒌玫皆絹碓綇V泛的應用。
本規程內容包括總則、術語、保護對象等級及應用場所、報警區域和探測區域劃分、系統設計、系統施工與安裝及調試和驗收共7章。對系統的應用、設計和施工驗收等作了具體的規定。
總則:
為合理設計和正確施工空氣采樣煙霧報警系統，防止和減少火災危害，保護人身和財產
安全,并確保施工質量，特制定本規程。規程適用于工業和民用建筑內設置的空氣采樣煙霧報警系統的設計、施工和驗收，不適用于生產火藥、炸藥、火工品等場所?？諝獠蓸痈哽`敏度煙霧報警系統的設計和施工，應針對保護對象的特點和設置的場所，做到技術先進、安全可靠、經濟合理。空氣采樣高靈敏度煙霧報警系統的設計和施工，除執行本規程外,尚應符合國家和上海現行有關標準的規定。
術語:
1、空氣采樣高靈敏度煙霧探測器系統：由空氣采樣管網、煙霧探測報警器及顯示控制單元組成,通過分布在探測區域的空氣采樣管網上的采樣孔,將空氣樣品抽吸到探測報警器內進行煙霧探測分析,并顯示出所保護區域的煙霧濃度、報警和故障狀態的系統。
2、空氣采樣煙霧探測報警器：對探測區域內所采集的空氣樣品中的煙霧顆粒濃度進行檢測的一種煙霧探測報警器。以下簡稱探測器。
3、采樣管:安裝于探測區域內,傳送空氣樣品的管道。
3、采樣點：是指采樣管上的開孔,用于對探測區域內的空氣進行采樣,也稱采樣孔。
4、毛細管采樣點:為安裝美觀或在取樣管難以進入的地方進行空氣采樣并輸送到探測器的延伸采樣點。
5、探測器靈敏度：探測器對煙霧濃度變化的有效反應靈敏程度。其測量單位為遮光度/米(obs/m)。
6、回風采樣探測系統：將采樣點布置在空調回風口氣流集中處的探測方式。
8、常規采樣探測系統：采樣點的設計和布置相當于常規點型感煙探測器的探測方式。9、煙霧傳送時間：從采樣點處采集的煙霧傳送到空氣采樣煙霧探測器所需要的時間。10、報警響應時間: 煙霧從產生時起到探測器發出警報所需要的時間。
11、換氣次數： 探測區域內,每小時空氣的循環次數。
12、絕對煙霧濃度：探測區域內的煙霧顆粒(不含環境中的灰塵等污染物)的絕對濃度值，其測量單位為遮光度/米（obs/m）。
13、煙霧分層：在建筑物內,由于熱空氣的屏障作用而導致的煙霧分層現象。在高大空間尤為明顯。
14、燜燃:沒有火焰的緩慢燃燒現象。
15、性能化設計：針對特定建筑對象的消防安全目標，運用PipeCAD，采樣計算機模擬及數量推算的設計方法。
保護對象等級及應用場所：
1、空氣采樣高靈敏度煙霧報警系統適用于火災發生初期能產生煙霧所。
2、空氣采樣高靈敏度煙霧報警系統的保護對象應根據其使用性質、重要程度、火災危害性、疏散和撲救難度等分為特級、一級和二級，并符合表3.0.2的規定。
表3.0.2空氣采樣高靈敏度煙霧報警系統保護對象分級
注：其它場所采用空氣采樣煙霧探測系統時，也應符合本技術規程。

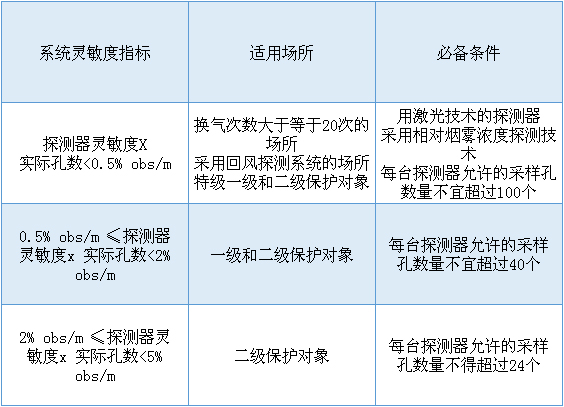

探測系統靈敏度及其適用場所
報警區域和探測區域劃分：每臺探測器的保護區域不應跨越防火分區，一個獨立的報警區域不宜超過2000m2，(極限保護面積,已經不是高靈敏度。100m2以下才是高靈敏度。)一個獨立的探測區域不宜超過500m2。每個探測區域的采樣孔數量不得少于2個。同一探測器所保護的不同探測區域的環境條件宜一致。
系統設計
1、一般規定
1.1空氣采樣高靈敏度煙霧報警系統的選擇：當建筑內未設置其它火災自動報警系統時，空氣采樣煙霧探測報警器可獨立使用作為火災自動報警系統。當建筑內設有其它火災自動報警系統時，空氣采樣煙霧探測報警器可作為區域報警器，其信號可接入其它火災自動報警系統，由其它火災自動報警系統對其進行監控。
1.2當多臺探測報警器聯網運行時，至少應有一臺控制機能夠?qū)λ衅渌綔y報警器進行編程、復位和靜音。
1.3在進行管道設計時，應了解空氣流動路徑，管道應布置在煙霧最可能經過的路線上。煙霧傳送時間應通過計算確定，并應符合下列要求：非特級場所，煙霧傳送時間不得大于120秒。特級場所，煙霧傳送時間不得大于90秒。
1.4 除管道末端孔外，所有采樣孔通過的空氣流量百分比的合計值應大于70%。
1.5 最后一個采樣孔的空氣流量與該管道上采樣孔的平均氣流量之比應大于70%
1.6 當監測室外新風對室內的煙霧濃度水平的影響時，應在室外新風處安裝一臺獨立的探測器，提供參考探測。
1.7普通靈敏度探測器采樣孔安裝高度不應超過12m；較高靈敏度探測器的采樣孔安裝高度不應超過16m；高靈敏度探測器的采樣孔安裝高度不宜超過26m。高靈敏度探測器采樣孔安裝高度超過26m時，應作一個性能化的設計（PipeCAD）。
1.8探測器在安裝于墻上時，其底邊距地（樓）面高度不應小于1.5m。
1.9當保護區域內有腐蝕性/毒性氣體時，應將采樣氣體通過排氣管引回到探測區域。
2、系統選擇
2.1系統劃分：空氣采樣高靈敏度煙霧探測系統根據它的保護區域及設計方式分為回風采樣探測系統和常規采樣探測系統。
2.2連續運行的通風循環系統應設置回風采樣探測系統并應符合下列要求： 采樣孔布置在通風系統的回風格柵處或在從探測區域回來的氣流集中處。采樣管安裝在風機過濾網的前端?；仫L(fēng)采樣探測系統每個采樣孔的最大保護回風口面積不應大于0.36㎡?；仫L(fēng)采樣探測系統的單臺探測器最大保護回風口面積不應大于45㎡。安裝于潔凈廠房內的回風探測系統，探測器必須能夠監視到10µm的煙霧顆粒。通風循環系統非連續運行時，除設置回風采樣探測方式外，還應設計常規探測方式。其中常規采樣探測方式設計應符合下列要求：在設計常規采樣探測方式時，每個采樣孔可作為一個點式感煙探測器來考慮，采樣孔的間距不應大于相同條件下的點式感煙探測器之間的距離。當房間高度大于12m時，采樣孔的間距不應大于房間高度在12m的條件下采樣孔的間距。每個采樣孔的最大保護面積應隨著空氣換氣次數的增加相應減小。具體數值如下：
換氣次數與采樣點保護面積的對照表
4.采樣管的間距應按照采樣孔的間距確定。
5.系統應根據煙霧傳送時間的要求，決定管道的長度。
6.空氣采樣高靈敏度煙霧探測系統宜使用多管系統以縮短煙霧傳送時間。
7.空氣采樣高靈敏度煙霧探測系統直接設置在保護機柜內時，宜使用毛細管采樣點。
8．當應用于灰塵特別多的環境時，系統應使用可清洗的過濾器。
3、采樣管的設置
3.1采樣管距墻的最遠距離不應大于采樣管間距的一半。
3.2采樣管布置在地板下且氣流方向是由上而下時，應根據地板的高度、氣流的方向和地板孔的位置調整采樣管。
3.3當管道布置形式為垂直采樣時，每2oC溫差間隔或3m間隔需設置一個采樣孔。
3.4當管道布置為毛細管采樣方式時，毛細管長度最長不宜超過4m。
3.5當倉庫內有貨架時，在貨架的內部必須增加探測密度，每隔12m必須增加一層采樣管網。
3.6每臺探測器所連接的采樣管道總長度不能超過200m，單管管道最長不應超過100m。
3.7采樣孔的設計：
1）采樣孔至墻壁、梁邊的水平距離，不應小于0.5m。
2）采樣孔周圍0.5m內，不應有遮擋物。
3）采樣孔至空調送風口邊的水平距離，不應小于1m；至多孔送風頂棚孔口的水平距離，不應小于0.3m。
4）在走道的頂棚上設置采樣孔時，采樣孔宜居中布置。采樣孔距端墻的距離，不應大于采樣孔安裝間距的一半。
5）當梁突出頂棚的高度超過600mm時，每個梁間區域至少應設置一個采樣孔；當梁突出頂棚的高度小于200mm時，可不計梁的影響。當梁突出頂棚的高度在200mm至600mm之間時，應按照«火災自動報警系統設計規范»GB50116的規定設置采“拐杖式”樣孔。
6）對于吊頂下安裝的采樣管，當?shù)蹴斨恋匕甯叨刃∮?m時，采樣管道貼頂安裝。吊頂至地板高度在4m到20m之間時，采樣孔離頂?shù)木嚯x不應大于600mm。若該建筑有明顯的熱屏障現象時，亦可依屋頂結構適當調整該距離，或進行不同高度的采樣。”
7）每個采樣孔應有明顯的標識。
4、消防控制及聯動設計
4.1探測報警器的工作狀態應在消防控制中心或消防控制盤上集中顯示，信號包括預警信號、火警信號和探測器的故障信號。
4.2在消防控制中心，應能對現場的探測器進行復位和靜音。探測報警器應能對煙霧濃度進行實時的檢測及顯示，并通過繼電器分級輸出報警及聯動信號。
5、系統供電及接地
5.1探測器應采用消防電源供電，電源失效信號應在消防控制中心或消防控制盤上有顯示。
5.2電源應直接從消防配電柜引接或每兩臺機器配一臺消防專用UPS電源，嚴禁通過中間接插件。
5.3穿線用的金屬管應根據相關規定接地。
6、系統施工與安裝
6.1空氣采樣高靈敏度煙霧報警系統施工前，應具備采樣管網平面圖、系統圖，計算機模擬的系統性能圖以及其它必要的技術文件。
6.2系統的施工安裝應照設計圖紙進行,并按技術技術要求和實際情況做適當調整。
6.3探測報警器的安裝應符合下列要求：探測報警器只能安裝在環境條件不會導致管道及探測器本身損壞的環境里。探測報警器應安裝牢固,不得傾斜。安裝在輕質墻上時，應采取加固措施。
6.4采樣管材的選用與施工應符合下列要求：采樣管道應該選擇不漏氣的、能承受一定壓力的外徑為25mm的剛性管道，彎頭、直接、堵頭等管件應與管路配合緊密，密封良好。彎頭弧度應大于90°,曲率半徑應在40mm—200mm之間。采樣管經過建筑物的變形縫（包括沉降縫、伸縮縫、抗震縫等）處，應采取補償措施，采樣管跨越變形縫的兩側應固定，中間安裝軟管接頭,并留有適當余量。在毒性、腐蝕性等特殊區域布置采樣管時，所選管材不應影響到采樣管在該區域的探測。
6.5在吊頂內敷設采樣管時，宜采用專用的卡具吊裝或支撐物固定；采樣管的直線段應每隔1.5-2m設置吊點或支點；吊裝采樣管的吊桿直徑，不應小于10mm。
7、調試及驗收
7.1空氣采樣高靈敏度煙霧報警系統的調試，應在建筑內部裝修和系統施工結束后進行。調試負責人必須由專業技術人員擔任，所有參加調試人員應職責明確，并應嚴格按照調試程序工作。
7.2調試前應按設計要求查驗設備的規格、型號、數量、備品備件等。
7.3空氣采樣高靈敏度煙霧報警系統通電后，應進行下列功能檢查：煙霧報警自檢功能；消音、復位功能；故障報警功能；煙霧報警優先功能；報警記憶功能。電源自動轉換和蓄電池的自動充電功能。檢查空氣采樣煙霧報警系統的主電源和蓄電池，其容量應分別符合現行有關國家標準的要求，在蓄電池連續充放電3次后，主電源和蓄電池應能自動轉換。
7.4探測器應按下列要求進行功能抽驗：實際安裝數量在5臺以下者，全部抽驗。實際安裝數量在6～10臺者，抽驗5臺。實際安裝數量超過10臺者,按實際安裝數量30%～50%的比例、但不少于5臺抽驗。抽驗時每個功能應重復1～2次。
7.5空氣采樣高靈敏度煙霧報警系統竣工驗收，應由建設主管單位主持，設計、施工、調試等單位參加，并應嚴格按照調試程序來進行工作。
7.6系統竣工時應提交如下文件：竣工圖、設計變更文字記錄、施工記錄（包括隱蔽工程驗收記錄）、檢驗記錄（包括調試、測試記錄等）、竣工報告。
7.7煙霧測試之前必須將滅火系統設置在手動位置。
7.8常規采樣系統，測試方法同常規點式探測器。在最遠的采樣點處放煙，系統應在120s之內有反應。
7.9回風采樣系統，宜采用U-PVC電線過熱方法測試。
7.10空氣采樣高靈敏度煙霧報警系統投入運行前，應具備下列條件：空氣采樣高靈敏度煙霧報警系統應由經專門培訓的合格人員負責系統的管理操作和維護?？諝獠蓸痈哽`敏度煙霧報警系統正式啟用時，應具有下列文件資料：系統竣工圖及設備和系統的技術資料；操作規程；值班員崗位職責；值班記錄表格。
7.11空氣采樣高靈敏度煙霧報警系統的定期檢查和試驗，應符合下列要求:每日應檢查早期煙霧探測器的功能，并填寫系統運行和探測器日檢登記表。每季度應檢查和試驗空氣采樣煙霧報警系統的下列功能，填寫季度登記表。測試各采樣點對煙霧濃度變化的反應情況；測試探測器聲光報警情況；測試各管路空氣流速情況。對空氣采樣煙霧報警系統的功能，應進行下列檢查和試驗，并填寫年檢登記表。應用專用檢測儀器對所安裝的探測器試驗1次；進行7.3中的各項實驗。并對過濾器進行檢測。管道和采樣孔應定期進行清潔，清潔周期取決于現場應用環境，但最長不得超過1年。
附錄：本規程用詞說明
對規程的適用范圍可采用“本標準適用于……”的用詞,當需要時也可增加“不適用于……”的用詞。
對執行規程嚴格程序的用詞,應采用下列寫法:
表示很嚴格,非這樣做不可的用詞“嚴禁”；表示嚴格,在正常情況下均應這樣做的用詞
正面詞采用“應”,反面詞采用“不應”或“不得”；表示允許稍有選擇,在條件許可時首先應這樣做的用詞正面詞采用“宜”,反面詞采用“不宜”。表示有選擇,在一定條件下可以這樣做的,采用“可”。
規程條文中,“條”、“款”之間承上啟下的連接用語,宜采用“符合下列規定”、“遵守下列規定”或“符合下列要求”等寫法表示。
