一、A715/UVIR2點型紅外紫外復合火焰探測器的安裝

　　A715/UVIR2紅外紫外復合火焰探測器的布設位置和高度通常由有資質的設計部門規定，遵循國家標準GB50116-2008火災自動報警系統設計規范、GB50166-2007火災自動報警系統施工就驗收規范、GB50314-2006智能建筑設計標準的要求。

　　安譽A715/UVIR2紅外紫外復合火焰探測器采用一個堅固的鋁壓鑄吊架安裝和固定探測器，吊架的外形和固定尺寸見下圖：

安裝吊架和安裝孔距示意圖

　　根據使用要求和環境條件，A715/UVIR2紅外紫外復合火焰探測器可以采用壁掛式安裝和吊頂式安裝。安裝基準面應為結實的木質、金屬或水泥結構。懸掛方法見下圖：

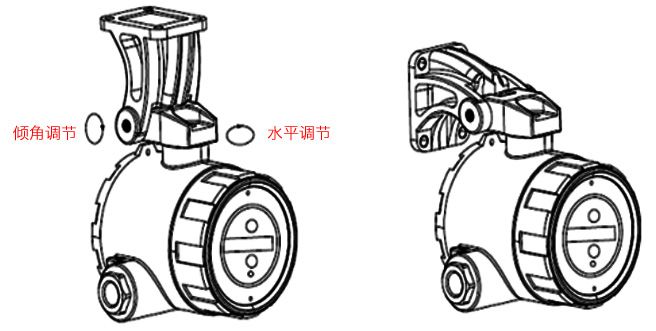

A715/UVIR2紫紅外火焰探測器懸掛方法示意圖

　　在安裝吊架上設置了一個垂直螺桿和一個水平螺桿，通過調整這兩個螺桿，可以調節探測器的安裝角度，使探測器處于最佳探測位置。其中垂直螺桿用于調整探測器的水平安裝角度，水平螺桿用于調整探測器的安裝傾角。調整到位后(對準)需要將垂直螺桿和水平螺桿鎖緊。

　　二、A715/UVIR2點型紅外紫外復合火焰探測器接線和接線端子

　　基于產品安全和防爆安裝規程的要求，在產品現場安裝和測試時，不得帶電作業。

　　需使用符合防爆要求的護套電纜連接A715/UVIR2，電纜內部導線線徑應當≥1mm²。電纜被剝?nèi)ソ^緣護套部分，應當全部裝入探測器防爆殼體內部，具體操作詳見產品安裝使用說明書。

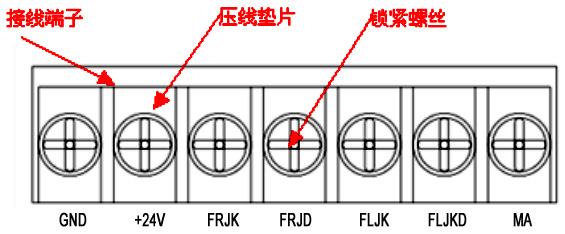

　　接線端子示意見下圖：

　　端子FLJD和FLJK，連接探測器故障輸出觸點，當探測器發生傳感器故障或供電電源故障時觸點斷開。

　　端子FRJD和FRJK，鏈接探測器火警輸出觸點，當探測器報警觸點閉合。

　　端子+24V，探測器供電電源正極。

　　端子GND，探測器供電電源負極。

　　端子MA，探測器4-20毫安電流環輸出。

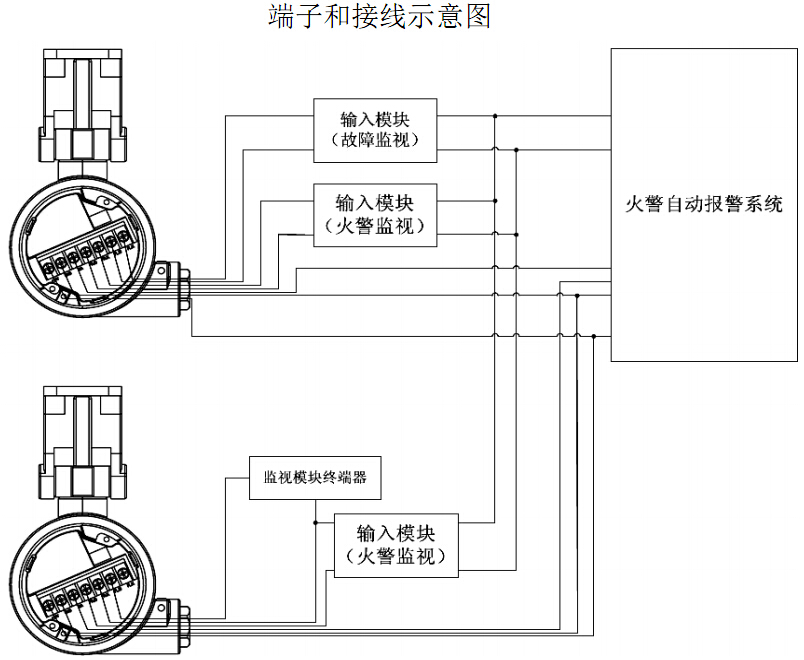

A715/UVIR2系統接線示意圖
