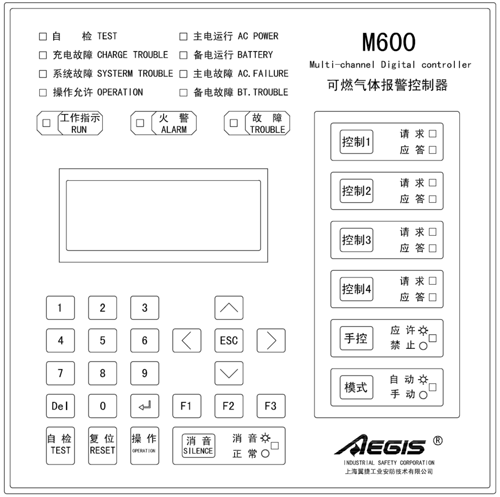

M600可燃氣體報警控制器面板示意圖

　　一、M600可燃氣體報警控制器指示燈：

　　工作指示：指示控制器己接通電源。

　　主電運行：指示系統由交流電供電。

　　備電運行：指示系統由備電供電。

　　報警：指示系統已經產生報警信息。

　　故障：指示當前系統存在有故障。

　　主電故障：當交流電無法供電或欠壓時，該指示點亮，報出主電故障。

　　備電故障：當備用電池開路或欠壓時，該指示燈點亮，報出備電故障。

　　充電故障：充電電路故障指示。

　　系統故障：當前系統失靈或死機時，該指示點亮。

　　自檢：系統進入自檢狀態時，該指示點亮，自檢狀態下，統不接收報警信息。

　　操作允許：當該指示燈點亮時，主機才接受面板上的按鍵操作。熄滅時，僅本機消音鍵可操作。

　　消音：指示燈點亮，表示控制器(蜂鳴器)被消音（停止）。

　　模式：指示燈亮表示自動模式，熄滅表示手動模式。

　　手控：指示燈點亮，總線手動控制單元的控制鍵方才有效。

　　控制1-4：請求指示燈點亮表示啟動對應設備，應答指示燈點亮表示設備有反饋信號返回。

二、M600可燃氣體報警控制器按鍵：

　　方向鍵：在主機操作進依據液晶顯示，可實現光標的上、下、左、右移拐操作。

　　操作鍵：操作此鍵，可實現打開面板鍵盤，或關閉面板鍵盤。

　　模式鍵：操作此鍵，可設定聯動設備的自動/手動輸出。

　　消音鍵：操作此鍵，可關閉或重新啟動，本機蜂鳴器的報警輸出。

　　數字鍵0～9：依液晶提示，可實現對本機數據設置。主界面下，按“0”顯示版本號等信息，鍵盤操作允許情況下按“1”進入主菜單。

　　手控鍵：用來設置手動啟停鍵（控制1-4鍵）的有效與否。

　　控制1-4鍵：在手控允許情況下，可對對應設備進行啟動/停止控制。

　　ESC:取消

　　回車：確認，保存。

　　Del：預留

　　F1-F3:預留

　　注：字母輸入時數字鍵2對應abc，3對應def，4對應ghi，5對應jkl，6對應mno，7對應pqrs，8對應tuv，9對應wxyz(此字母分配與手機和電話機相一致)
