本文介紹的是特靈JTW-LD-ISL-2C不可恢復纜式線型定溫火災探測器安裝與接線：

　　一、JTW-LD-ISL-2C感溫電纜的安裝

　　(1)基本要求

　　1)感溫電纜應以連續的無抽頭或無分支的連接布線方式安裝，并嚴格按照設計要求進行施工，如確需中間接頭時，必須使用專用的感溫電纜中間接線盒。

　　2)探測分區的劃分依據規范進行，結合探測區域的特征和環境溫度，決定感溫電纜的長度和回路數，一個回路的感溫電纜長度不應大于200米。

　　3)感溫電纜的敷設方式應按照設計要求進行。

　　4)感溫電纜的布設原則上應盡可能靠近防護對象，對于要求探測器在火災發生以前或產生的熱導致設備失靈之前，就能夠檢測出其溫度逐步上升或過

　　5)絕緣電阻技術要求：

　　●連接電纜與地線之間的絕緣電阻應大于20MΩ

　　●感溫電纜與地線之間的絕緣電阻應大于20MΩ

　　二、JTW-LD-ISL-2C不可恢復式感溫電纜火災探測器安裝尺寸及接線示意圖

　　(1)JTW-LD-ISL-2C安裝方式

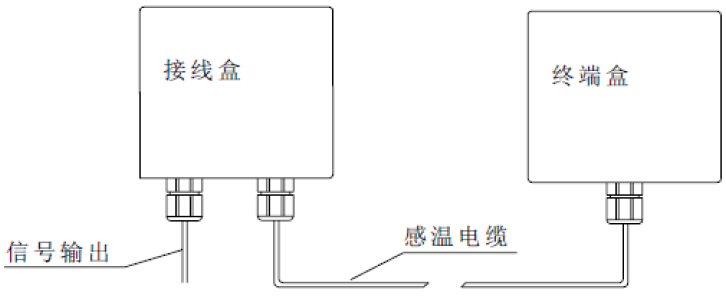

JTW-LD-ISL-2C不可恢復纜式線型定溫火災探測器安裝接線示意圖

　　(2)JTW-LD-ISL-2C感溫電纜的安裝注意事項

　　1)感溫電纜應安裝在不受嚴重?cái)D壓且護套不易被外界尖利物損。

　　2)感溫電纜應避免與監視區域內吸熱且延時溫度升高的材料接觸，直接接觸的夾具部分應為非金屬材料。壞的部位。

　　3)感溫電纜的最小彎曲半徑為15mm。

　　4)在使用電纜綁帶進行感溫電纜敷設時，應采用橡膠套管進行防護。

　　5)感溫電纜兩支點固定間距應在0.6～1.2m范圍內。
