一、ZD-01終端器概述
海灣ZD-01終端器，主要用于代替有源被控設備控制端的終端電阻和二極管、反饋端的終端電阻。使接線更加規范，提高系統的可靠性?？捎糜贕ST-LD-KZ014直接控制點。
二、ZD-01終端器技術特性
電氣特性：最大工作電壓DC30V，最大工作電流1A。
使用環境：
溫度：-10℃~+50℃
相對濕度≤95%，不凝露
外殼尺寸：26mm*23mm*5.5mm
重量：約10g
執行標準:Q/GST13-2006
三、ZD-01終端器結構特征及工作原理

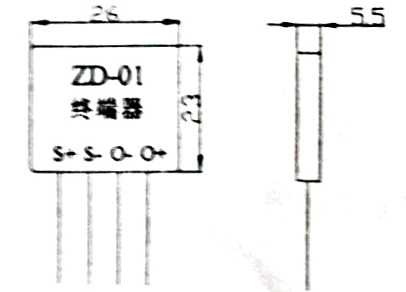

終端器的外形示意圖如圖1：
圖1 終端器外形示意圖
終端器的工作原理圖如圖2：
圖2 終端器的工作原理圖
四、安裝與布線
警告：安裝設備之前，請切斷電源并確認端子的連接線極性準確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.終端器應安裝在控制輸出的末端（被控設備）。
接線說明如下：
S+、S-：紅色、黑色輸入線，有極性，接控制輸出；
O+、O-：綠色、白色輸出線，有極性，接設備。
五、應用方法

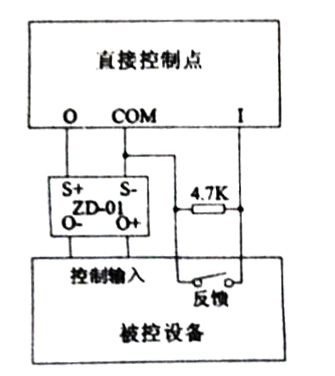

直接控制點與終端器配接的接線示意圖如圖3所示。
圖3 直接控制點與終端器配接的接線示意圖
[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
電話：400-928-6119
地址：上海市寶山區殷高西路101號高景國際大廈14層
ICP備案證書號：滬ICP備19002773號-1
© 2005-2026 當寧消防網-消防產品之家 版權所有，并保留所有權利。
掃一掃 關注公眾號
APP下載
發布詢價單
問匿名用戶評論等級：
圖片上面單控設備啟動是電平輸出是嗎？ 下圖啟停雙控制是點動輸出是嗎？
答管理員：
多線控制盤是可以設置輸出模式。詳細可以電話咨詢獲取售前技術服務
2021-04-29 18:21:03
問匿名用戶評論等級：
現在沒問題了，加繼電器重新接線已經能啟泵了
2020-08-19 05:11:31
問匿名用戶評論等級：
正常來說終端器接完后在不啟動不按按鈕的情況下，負載端應該是沒有信號的，但我這邊的情況就是，負載端一接上控制柜的端子排后泵就直接啟動了，主機沒有按按鈕
答管理員：
測量下O+、O-是有電壓的嗎？更換接到另外一組按鈕上看看呢
2020-08-18 02:32:49
問匿名用戶評論等級：
你好問一下 意思是輸入就等于總線控制電源 輸出就等于啟動設備的嗎
答管理員：
終端的輸入是和多線控制盤接的。輸出是啟動設備的
2020-05-15 07:21:53
問匿名用戶評論等級：
這個終端器接消防水泵，需要添加其他模塊么？
答管理員：
不需要
2020-04-07 21:31:20
問151****6516評論等級：
海灣多線終端器接線圖，學習了，很棒
2019-11-21 16:39:39
問匿名用戶評論等級：
多線控制風機 怎么接
答管理員：
文中圖3的接法
2019-09-29 08:00:22
問匿名用戶評論等級：
一組線接了兩個風機分別裝了兩個終端器多線報故障怎么解決
答管理員：
需要兩個多線控制點，得用2組線
2019-09-28 07:15:13
問匿名用戶評論等級：
接繼電器怎么連線
答管理員：
繼電器就當做被控設備就好了
2019-08-24 17:46:14
問匿名用戶評論等級：
終端器輸入端接主機的輸出兩根線對吧，那終端器輸出端接哪里？為什么有時總線是一樓排煙而多線反饋是3樓的呢？
答管理員：
終端器輸出端接被控設備的控制端。
排煙口會聯動啟動排煙風機，上述描述的情況應該是1樓的排煙口動作，聯動啟動了3樓的排煙風機，主機和直接控制盤都會有動作信號。
2018-12-31 14:34:34
