諾帝菲爾NFS2-3030火災自動報警控制器，作為NOTlFlER最新的ONYX系列中的一員，NFS2-3030是一個帶有32位微處理器的高性能大型火災報警控制器。它采用模塊化的系統架構，系統配置靈活方便。

　　NFS2-3030控制器可以單機使用，也可以接入NFN網絡，與ONYX系列中的中小型控制器NFS2-640以及網絡顯示控制設備NCA-2和ONXYWorks一起，組成集中和分散報警控制相結合的火災報警控制網絡，從而滿足任何規模的建筑物對火災報警控制系統的要求。

　　下面我們一起來了解NFS2-3030火災自動報警控制器的組成。

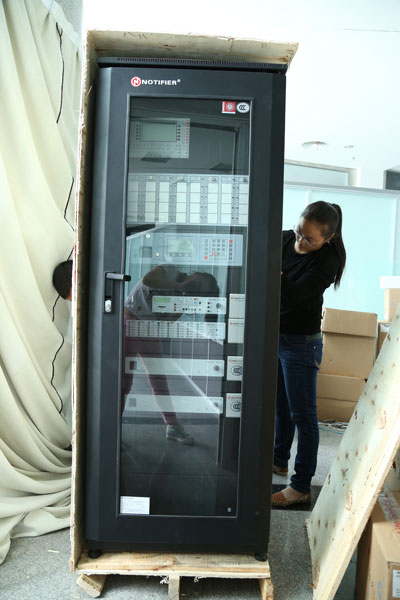

　　打開外面包裝的木箱花費了不少的時間，幸好有兩位美女協助，沒一會兒就見到諾帝菲爾NFS2-3030火災自動報警控制器的廬山真面目，有一點不好的地方就是控制器只有木箱包裝，控制器外包裝沒有再用紙箱做內部防護，這樣很容易導致控制器外部箱漆面的破損。

　　我們先來看一下這臺NFS2-3030火災自動報警控制器組成部分，包括NFS2-3030主板（帶顯示器）、POM-8C是智能多線輸出控制卡、HTCC-1消防應急廣播系統（總線）和NES-40消防應急廣播系統（由HSW-1000廣播分配盤、HAM-1000廣播功放盤和HCD-1000廣播錄放盤等組成。）等。

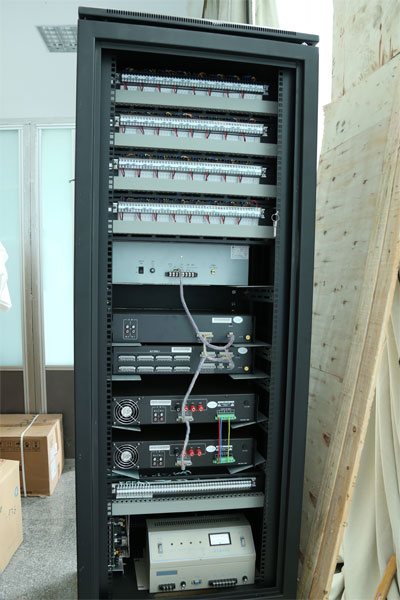

　　從后面看上面幾排接線端子排，排列整齊，下面設備的接線都用端子壓線沒有外露。再往下看，可以看到一臺聯動電源盤；側面還有一臺AMPS-24E可編址電源。

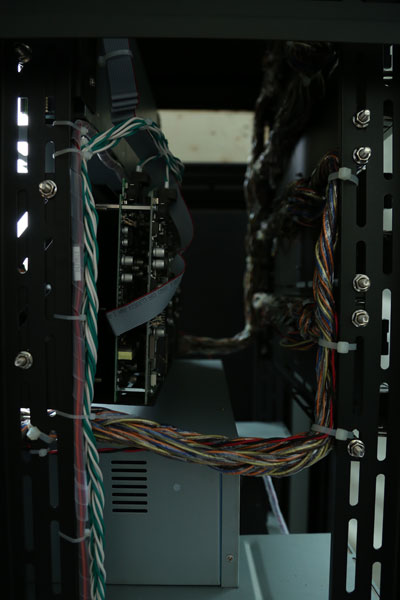

　　從側面看，接線比較整齊，全部接線采用端子壓線，部分線路還采用塑料包裝。

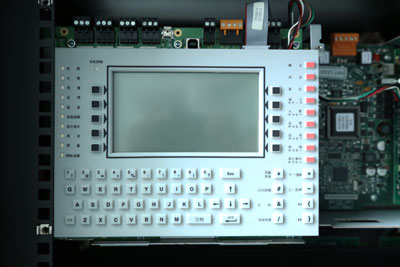

　　NFS2-3030主板（帶顯示器），類似鍵盤的按鍵，有別于其他品牌的控制器。顯示器有80字符顯示器、640字符顯示器或無顯示器多種配置選擇，配置640字符顯示器時，支持中文。

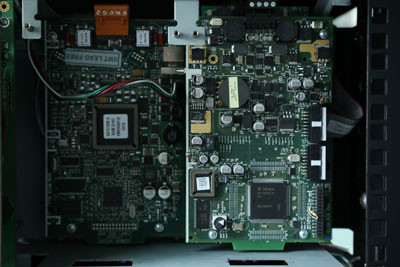

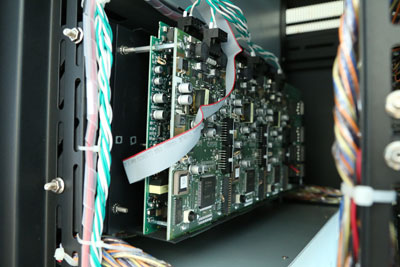

　　左側這塊是聯網板；右側是回路板。

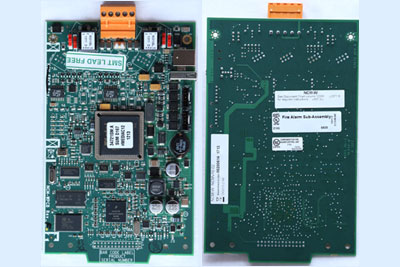

　　NCM-W網絡接口卡。用于雙絞線為介質的網絡，通訊距離與線型相關，最大通訊距離約800m；網絡布線可以是環形、非環形或星形。

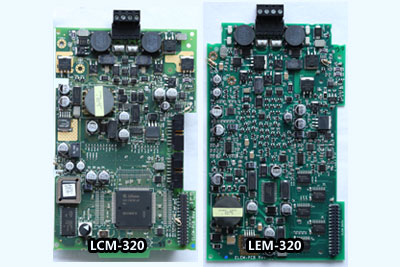

LCM-320            LEM-320

　　LCM-320回路卡提供一個SLC回路。LEM-320可用于擴展第二個回路，但它必須與LCM-320一起使用。NFS2-3030控制器最多可連接五對LCM-320和LEM-320，達到十個回路，最多可接1590智能探測器和1590個智能模塊。

　　LPI-VA廣播系統控制卡，用于NES-40消防應急廣播系統，可以不使用廣播控制模塊，直接控制廣播系統的啟動。但此廣播系統控制卡，需要回路卡配套使用，一塊LPI-VA廣播系統控制卡占用一塊回路卡。而且不同的防火分區需要單獨的廣播線路，類似多線制廣播系統。

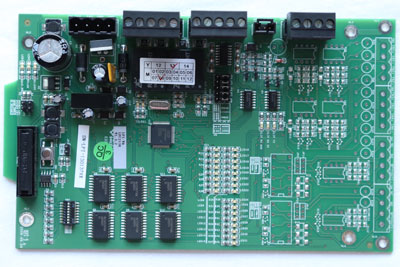

　　POM-8C是智能多線輸出控制卡。每個POM-8C提供8組互相獨立的多線制線路，滿足GBl6806的要求。POM-8C可與NOTIFIER的各型火災報警系統配套，作為系統的多線聯動控制設備。

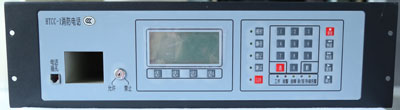

　　NOTIFIER總線型消防電話系統（HTCC-1）應用于現場出現緊急情況時（如：火警、匪警及其它突發性災害事件），它能提供方便的通訊手段，分布在應用現場的分機可以呼叫主機，及時與控制中心取得聯系；主機也可以呼叫位于現場的分機了解現場情況。系統可以詳細記錄呼叫、接通時間及通話內容。

HCD-1000廣播錄放盤

HSW-1000廣播分配盤

HAM-1000廣播功放盤

　　NES-40是一套得到國家CCCF認證的全新型諾帝菲爾消防廣播系統。全套設備可對40個分區進行消防廣播，同時可播放公共廣播音源。NES-40集成度高，功能強大，操作方便，外形美觀，音質頻響達到公共廣播系統要求。

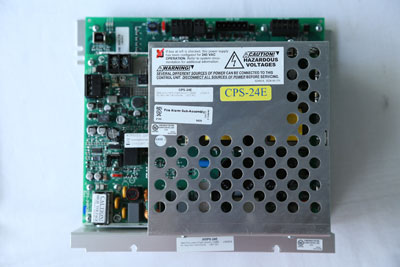

　　AMPS-24E是系統的主電源，為可編址設備。它可為系統提供24VDC及給電池充電，具有備電監控、充電監控、AC電源監控及AC掉電保護功能。

　　以上就是本次的拆解全過程，歡迎大家多提意見！
