筆者作為一名從事消防報警設備多年的專業技術人員，今天就A710/UVIR2紅紫外復合火焰探測器與火災報警控制器的接線為大家做出介紹。
　　
　　A710/UVIR2紅紫外復合火焰探測器可以接入可以任意廠家的消防火災報警控制系統連接，通過輸入模塊，將火焰探測器的火警、故障等信號傳送至火災報警控制系統。
　　

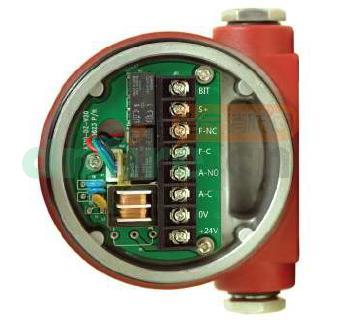

　　請打開探測器的后蓋，里面是用戶使用的接線端子，接線端子如下：

　　FLK/FLD/FLB故障繼電器的觸點輸出，F(xiàn)LD為公共端、FLK為常開端、FLB為常閉端，(負載能力2A/30VDC)
　　
　　FRK/FRD/FRB火警繼電器的觸點輸出，F(xiàn)RD為公共端、FRK為常開端、FRB為常閉端，(負載能力2A/30VDC)
　　
　　GND可復位供電電源負極
　　
　　﹢24V 可復位供電電源正極
　　

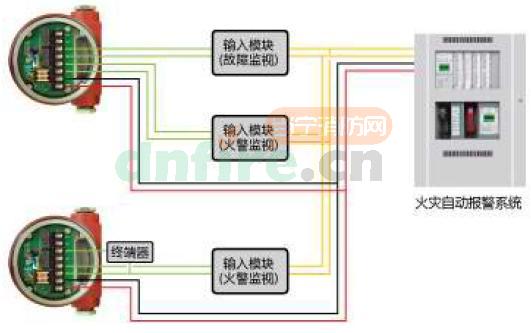

　　A710/UVIR2紅紫外復合火焰探測器連接示意圖：

A710/UVIR2紅紫外復合火焰探測器連接示意圖

　　A710/UVIR2紅紫外復合火焰探測器布線要求：
　　
　　所有信號線均采用Rvs-2×1.5mm線，信號電纜要走單獨纜架與動力電纜隔開。
　　
　　布線施工應當嚴格依據設計圖紙。
　　
　　導線應當穿入金屬電線管。
　　
　　施工中應當注意不要將導線的外皮拉破。
　　
　　導線的連接處應當焊接，采用絕緣包裝處理，也可以采用專用夾件連接。
　　
　　導線之間、導線和電線管之間的絕緣阻抗應當達到20兆歐。
