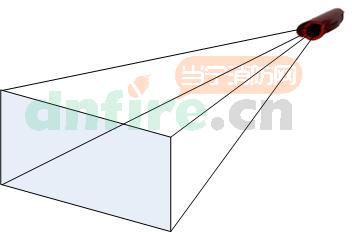

IFE圖像型火災探測器采用專用攝像機實現圖像采集功能，即系統保護的是攝像機視野內的區域。攝像機的視野是一個錐形四面體結構，如圖1所示。

　　每一個探測器的正下方是其視野不能覆蓋的地方，因此一般需要探測器成對安裝，以便在視野上互相補償。
　　
　　IFE圖像型火災探測系統在設計時主要按以下步驟進行：
　　
　　1、確認被保護區域：此步驟的目的是識別實際工程中哪些區域是需要圖像型火災探測器保護的，哪些區域是需要其它探測方式（如傳統點式、紅外對射等）保護的。識別后確定保護空間尺寸、范圍，以便進行下一步設計；
　　
　　2、確定探測器數量N1：此步驟的目的是根據被保護區域大小及結構，合理安排探測器的位置，從而確定探測器數量。此步驟是整個系統設計中最為關鍵的一步，根據探測器的視野范圍及安裝方式，可采用以下幾個步驟實現探測器數量的確定：
　　
　　(1)將被保護區域分成多個矩形，每個矩形要同時滿足以下三個條件：
　　
　　a.矩形長最大為60m
　　
　　b.矩形寬最大為40m
　　
　　c.保證矩形的長寬比>=1.5；
　　
　　(2)在每個矩形的對角線位置安裝兩個圖像型火災探測器；
　　
　　(3)檢查是否存在盲區，通過添加探測器或采用其它探測方式消除盲區。
　　
　　3、確定探測器控制箱數量N2：根據系統架構可知，探測器控制箱的數量與探測器數量一致，即N2=N1。
　　
　　4、確定集線器的數量N3：由于每一臺集線器最多可以管理8個探測器控制箱，因此集線器數量N3=INT(N1/8)，其中INT()代表向上取整，如INT(1.2)=2。
　　
　　5、確定主機數量N4：根據系統架構，主機數量等于集線器數量，即N4=N3。
　　
　　6、確定控制機柜數量N5：系統所選用控制機柜對多可以集成4套主機及其附屬設備，故控制機柜數量N5=INT（N4/4），其中INT()代表向上取整，如INT(1.2)=2。
　　
　　7、確定KVM多主機控制器數量N6：當系統主機數量多于1臺（即N4>1）時，可采用KVM多主機控制器通過1套鍵盤鼠標顯示器實現對多臺主機的管理。
　　
　　8、確定UPS不間斷電源容量：系統中每臺主機及其附屬設備容量按1KVA計算，則系統需配置UPS不間斷電源的容量為N4*1KVA。
　　

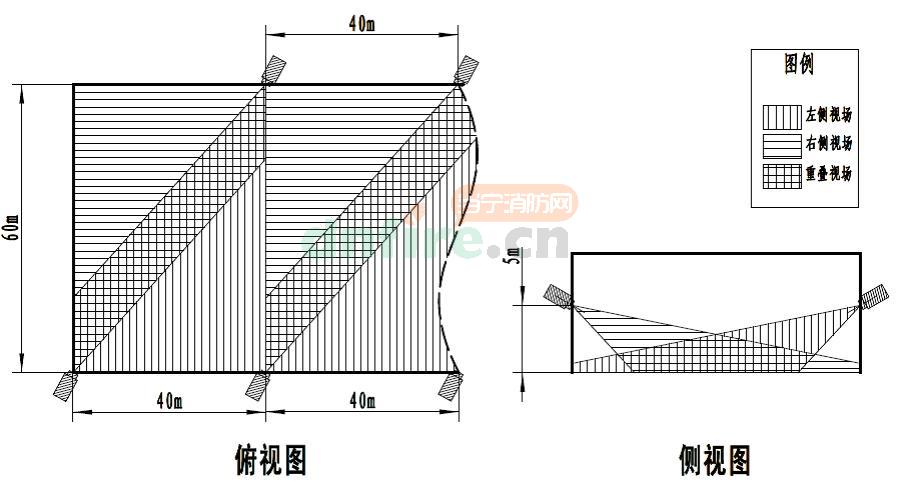

　　根據以上步驟即可完成系統設計，對某一保護空間，探測器安裝位置及視野如圖2所示。
