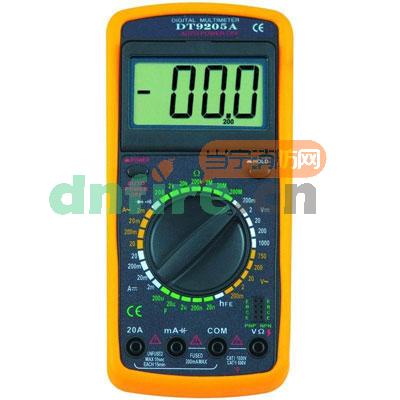

萬用表又叫多用表、三用表、復用表等（也有人叫萬能表）。萬用表是一種多功能、多量程的測量?jī)x表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）。常用的萬用表有指針式萬用表和數字萬用表，對于做消防弱電系統的施工人員來說萬用表是必不可少的工具之一，這里我們就針對如何使用萬用表的電阻檔對消防施工中線路進行檢查。

　　（1）電阻的測量
　　將紅筆連線插入“V、Ω”插孔內，黑性筆連線插入“COM”插孔不變，將量程開關旋至“歐Ω”區間并選擇適當?shù)牧砍蹋憧蛇M(jìn)行測量。這時要注意，數字萬用表紅表筆的電位比黑表筆的點位高，既：紅表筆為“+”，黑表筆為“-”這一點與模擬萬用表正好相反。
　　例子:使用DT830型表測量時，同樣要注意顯示值得單位與“歐姆Ω”區間內各量程上的所標明的單位相對應，例如當量程開關置于“2M”或“20M”檔時，顯示的數值以“MΩ兆歐”為單位；當量程開關置于“200”檔時，以“歐Ω”為單位。
　　與模擬式萬用表比較，用數字式萬用表測量電阻的最大優點是，測量前不必進行歐姆調零。
　?。?）二極管的測量
　　將紅表筆連線插入“V、Ω”插孔內，黑表筆連線插入“COM”插孔中；量程開關旋至標有二極管符號的檔。將紅表筆接二極管的正極，黑表筆接二極管的負極，顯示屏顯示出二極管的正向壓降，以V為單位。如果顯示屏左端出現“1”字（溢出數），說明兩表筆接反，（反之，表筆按規定線路顏色測沒接反，則說明線路接反，回路中正負極接錯”）應將兩表筆調換再測。若調換后，左端仍顯示”1“或者兩次測量均有電壓或零，則說明二極管已損壞。（針式萬用表用10K檔）（不同型號的萬用表測量的具體數值與方法不同）。
　　要注意，數字萬用表的各電阻檔的測試電流都很小，均小于1mA，故通常不測二極管和三極管等非線性元件的正向電阻，而測它們的正向壓降。
　?。?）檢查線路的通斷情況
　　將量程開關旋至標有符號“→﹢·)))”檔,表筆插孔位置和測量電阻時相同。讓倆表筆觸及被側電路的兩端。若儀表內的蜂鳴器發出叫聲,說明電路通。(倆表間電阻小于70Ω歐姆)。反之,則說明電路不通，或接觸不良。安防監控&可視對講系統中經常用來測試視頻線通否；
　　使用通斷測試功能必須注意的是：
　　①被測電路不能帶電,否則會誤判,甚至?xí)p毀儀表。
　?、趦x表在不用的情況下最好將量程開關旋至交流電壓最高檔,以防下次使用時疏忽換檔而損毀儀表；
　?。ǜ剑┫溃Π卜拦こ讨欣萌f(wàn)用表測量判斷設備、回路好壞的參考指數：

　　另外，火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，該絕緣電阻值不應小于20MΩ。
　　單位：1MΩ=1000KΩ=10^6Ω
