點型光電感煙（溫）火災探測器(以下簡稱探測器)適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。火災的起火過程一般情況下伴有煙、熱、光三種燃燒產物。探測器可以對火災發生初期有煙霧或溫度驟然升高過程中進行探測，將探測部位煙霧濃度（溫度）的變化轉換為電信號實現報警目的一種器件。
　　AHG992001點型感煙火災探測器和JTY-A2-AHG992004點型感溫火災探測器(以下簡稱探測器)是專為AHGBUS總線回路技術而設計的。采用先進的SMT(表面帖裝技術)工藝，探測器內置CPU微處理器，能根據所在環境自動分析，設定最佳的個性化報警模式及參數。它采用了完全分散化的技術，智能探測器本身即可識別火情并發出報警信號，即使主機失效仍能就地發出警報，避免了探測器和控制器之間大量的數據交換，大大提高了數據傳輸?shù)目煽啃院托?。?shù)據診斷功能結果存儲在探測器的內存中，隨時可從計算機中讀取。此外，可按照實際需要及配合現場情況，針對個別或整個區域探測器上的某一警報單元靈敏度進行調整或者將其關閉。CPU有集成故障和報警計數器以及工作時間計數器，可顯示探測器骯臟情況和當前情況報警靜態值。由于總線回路AHGBUS采用獨特的廣播式交互通訊、數字信號工作方式、微功耗等設計，因此在技術上保證了探測器超強的抗電磁干擾能力，誤報率幾乎為零。該探測器占用總線回路上一個總線地址，并與標準底座(AHG2025)、總線隔離器底座(AHG2026)配接使用。
　　下面我們介紹新沃探測器是如何接線的。
　　新沃火災自動報警系統采用環形布線方式，自動拓?fù)渥R(shí)別，環路中可帶分支。

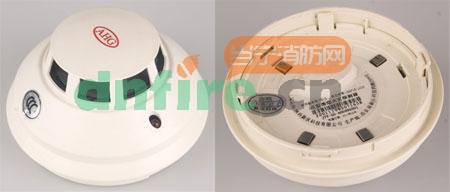

　　探測器的外形結構示意圖如圖1-1：

圖1-1

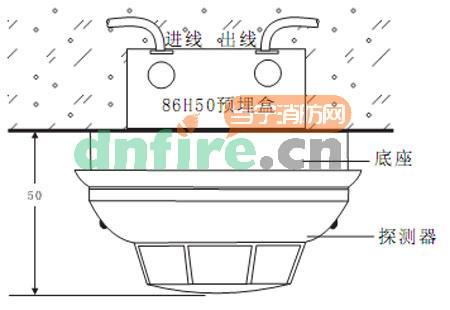

　　探測器安裝方式如圖1-2：

圖1-2探測器安裝示意圖

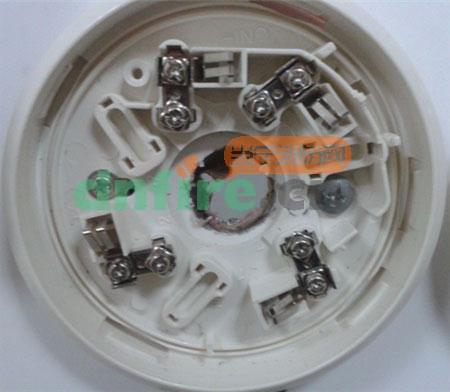

　　探測器標準底座外形示意圖如圖1-3：

　　圖1-3

　　底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。
　　接線示例：
　?。?）標準探測器底座環形回路接線示意圖

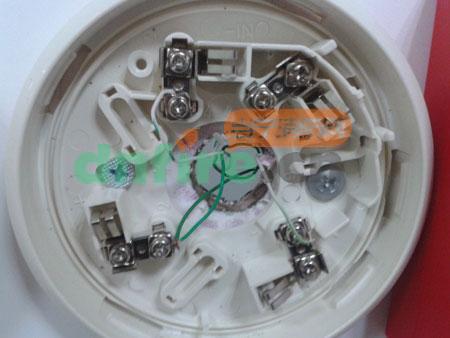

現場安裝示意圖

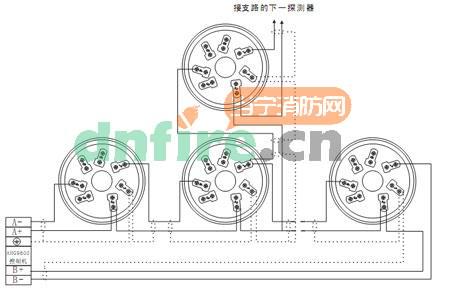

　?。?）標準探測器底座環形回路+支路接接線示意圖

　　預埋管內的探測器總線分別接在回路總線電源“正”，連接回路總線的A+，B+端或總線電源“正”；回路總線信號“入”，連接回路總線A-端或總線上一單元信號“出”；回路總線信號“出”，連接回路總線B-端或總線下一單元信號“入”端接線端子上（注意區分正負極性）。探測器底座的外接導線應有0.15m的余量，底座的線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。
　　感煙、感溫探測器在裝修油漆完成后安裝。感煙、感溫探測器安裝應滿足吊頂天棚的整體美觀。待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。探測器報警確認燈應朝向便于人員觀察的主要入口方向。
　　布線要求：探測器二總線宜選用截面積≥1.5mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。有較強電磁干擾的環境中建議采用屏蔽連接。
　　探測器的安裝要求：詳見《火災自動報警系統設計規范》（GB50116-98）中的8.1點型火災探測器的設置數量和布置要求。
　　
