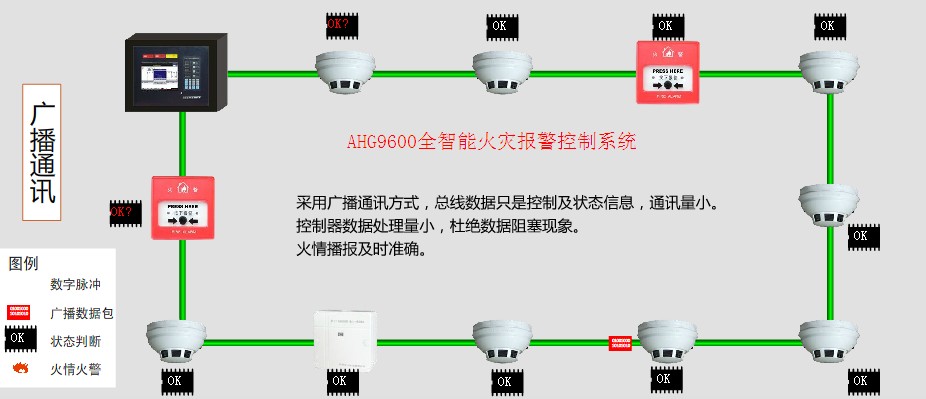

第四代 全智能環形布線火災報警控制系統 （以新沃牌產品為例，國外品牌基本都為第四代）

智能單元：智能探測器可根據近期的采集數據，確定當前運行的環境底值，從而調整報警靈敏度（閥值），自動適應環境變化，減少因環境急劇變化而導致的火災誤報，智能探測器改變了以往由控制器分析判斷各探測器采樣報警這一傳統模式，使系統報警更可靠，大大提高系統的抗干擾性，降低故障率及誤報率，內置高性能CPU和先進火災判據，探測器本身可自主報警。
自動編址：現場單元內置條形碼，無需人工編址，系統可自動編址，自動完成環路識別，大幅降低工作量；

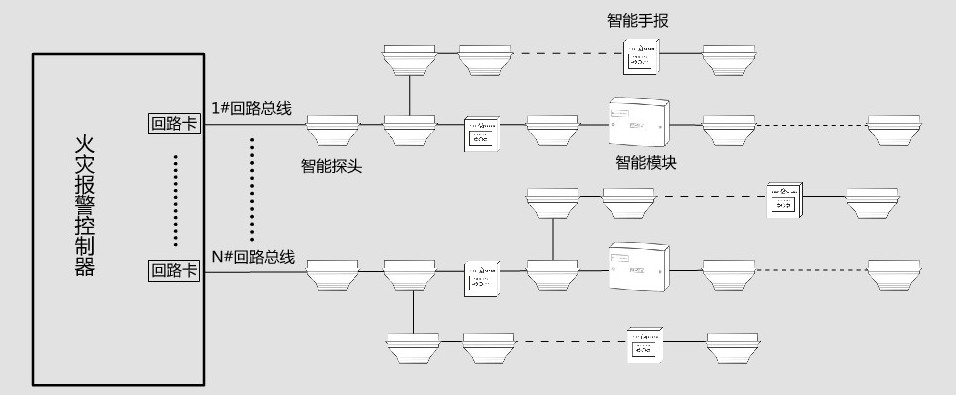

第三代 智能全總線火災報警控制系統（如今，市場上大都是屬于第三代）

智能單元：嵌入CPU或者單片機的火警觸發單元，稱為智能單元（智能探頭、智能手報等）；
手動編址：火災觸發單元為智能單元，需要人工食用電子編碼器設置單元網絡地址，工作量大且易出錯；
降低誤報率：火災觸發單元為智能探測器，可以監視溫度或者煙霧的持續變化過程，有效抑制因使用環境的影響而產生火災誤報i，減少消防設備的誤動作。
總線保護差：回路布線結構多為樹形（串行+分支）結構，冗余保護性差，抗短路而不能抗斷路；
輪詢通訊：回路網絡通訊采用詢檢通訊方式，對火警反應有延遲，不及時。

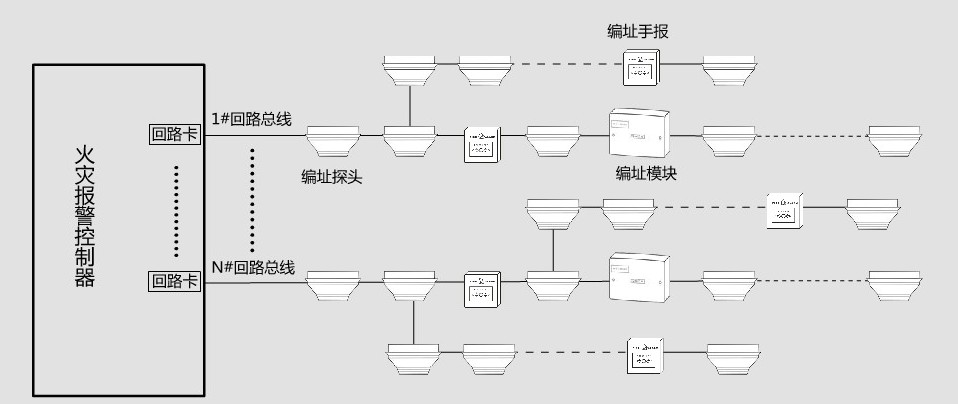

第二代 傳統全總線火災報警控制系統

總線制可以有效克服多線制的缺點，既可以監控到具體點，又可以減少鏈接；目前，多以兩總線（既能為現場單元供電，又可以實現數字通訊）為主；
火災觸發單元為編制單元，需要人工設置撥碼開關確定單元網絡地址，工作量大且易出錯；
火災觸發單元為標準探測器，不能反映環境溫度或煙霧濃度的連續變化，僅反映出一個或幾個離散量（閥值）。容易受到環境的影響而產生火災誤報，并會觸發消防設備的誤動作，給用戶造成損失。回路布線結構多為樹形（串行+分支）結構，冗余保護性差；
回路網絡通訊采用輪詢通訊反映有延遲，不及時。



第一代：多線制火災報警控制系統

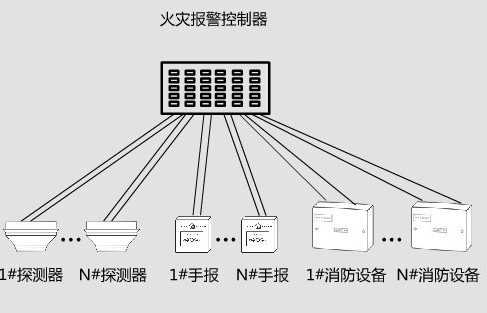

1、傳統型多線制火災報警控制系統




每個火災觸發單元和控制器單獨相連接；

只適用于小型建筑，當監控點較多時，除了控制器沒有足夠多的I/O口外，也無法進行施工布線。

2、改進型多線制火災報警控制系統


引入分區（將同一防火分區的檢測單元并接于控制器的一個輸入口）解決控制器輸入口不足及改善施工布線。火災報警只能報到防火分區，無法及時準確的報警到具體著火點。隨著建筑規模增大，防火分區和受控消防設備數量的不斷增加，依然難以滿足需求。
