1電氣火災的防范

    為了預防和減少電氣火災，應在線監測220/380V供電線路的絕緣狀態，可以使用電氣火災監控系統進行漏電檢測并實施報警。電氣線路或電氣設備一旦漏電并超過額定值時，報警器立即發出聲光報警信號并顯示漏電電流大小。從發生接地電弧到引起火災以至火勢蔓延，需要一段時間，這有足夠時間去檢查并排除故障提前預報，能有效地避免電氣火災的發生。報警但不切斷電源，可以避免電源開關跳閘引起整個建筑物的停電，既保證了用電安全又保證了供電的不間斷性。

    為了保證人民生命財產安全，嚴格執行GB13955-2005《剩余電流動作保護裝置安裝和運行》規定的防范措施，在建筑物的電源進線處及干線上安裝電氣火災監控系統是十分必要的。

    2電氣火災監控系統原理

    2.1原理方框圖

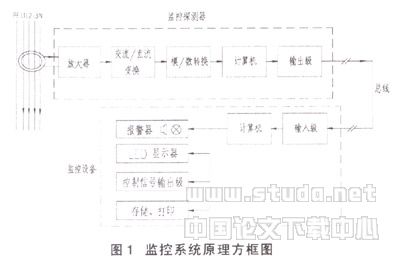

    監控系統是由電流互感器、監控探測器、報警器或控制器構成的電氣火災實時監測并實施報警或切斷電源的裝置，其系統組成方框圖如圖1所示。

監控系統原理方框圖

    電流互感器為傳感器件，由它提取的漏電信號，經放大、AC/DC變換、A/D變換、CPU處理后，送至輸出級。輸出信號經總線輸往監控設備。監控設備接收的漏電信息經CPU處理后，送往報警器、顯示器、信號輸出級。報警器由報警指示燈、蜂鳴器組成，顯示器由三位數碼管（LED）組成，用以顯示漏電電流大小，信號輸出級輸出各種報警及控制信號，用于附加報警及切斷電源等。監控設備還有信號存儲及打印功能，供隨時查詢。

    另一種監控系統由電流互感器、漏電探測報警器構成，探測報警器集探測報警于一體，稱為電氣火災監控探測報警器或漏電探測報警器，其原理與第一種監控系統是相同的。系統組成方框圖如圖2所示。這種探測報警器安裝使用極其方便，是被廣泛采用的監測裝置。

                                    監控探測報警器原理方框圖

2.2監控系統的三種組成方式

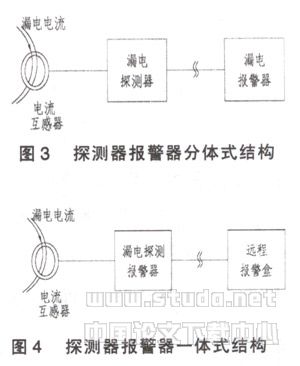

    ①電氣火災監控系統由電流互感器、漏電探測器、漏電報警器組成。探測器、報警器以有線方式連接如圖3所示。



 ②電氣火災監控系統由電流互感器、漏電探測報警器組成，探測報警器由第一種的探測器與報警器組合而成。為了實現遠程報警，可以再增加遠程報警盒如圖4所示，探測報警器與遠程報警盒以有線方式連接。

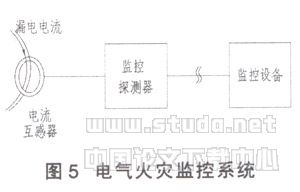

    ③電氣火災監控系統由電流互感器、監控探測器與監控設備組成，監控探測器與監控設備以總線方式連接如圖5所示。漏電及故障等信息由監控探測器通過總線傳至監控設備。






 3電氣火災監控系統安裝方式

    3.1低壓配電系統總剩余電流檢測

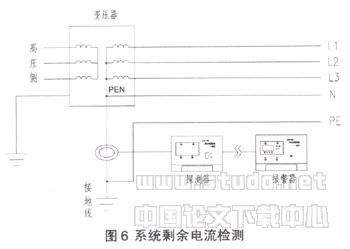

    如果想監測本單位用電系統的總體絕緣狀態，可以檢測系統的總剩余電流，前提是單位需有獨立的變電系統。電流互感器安裝于變壓器接地線中以提供剩余電流，探測器、報警器可以選用分體式或一體化結構，如圖6所示。






  此種剩余電流檢測要求供電系統的接地形式為TN-S系統。

    3.2干線剩余電流檢測

    干線指低壓配電線路的主要支路，此種安裝方式比較簡單，電流互感器安裝于干線線路中，檢測的信號是互感器以后線路及負載產生的剩余電流，如圖7所示。

    3.3多路干線剩余電流檢測

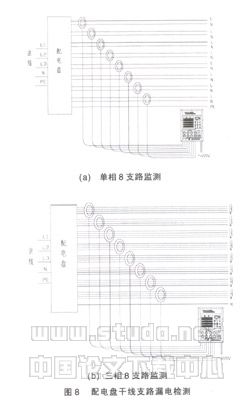

    以8路檢測為例：8個電流互感器分別裝于配電盤的各輸出干線上如圖8(a)、(b)所示。


           多路干線剩余電流檢測

 4電氣火災監控系統安裝注意事項

    4.1分級保護

    為了縮小發生人身電擊事故和接地故障切斷電源時引起的停電范圍，通常在供電線路的不同地點安裝三級（或兩種）不同容量的剩余電流保護裝置，以形成分級保護。根據用電負載及線路情況，一般分兩級或三級保護。適用于城鎮和農村第一級和第二級保護，其具體安裝圖在GB13955-2005中已有明確規定。

    4.2安裝注意事項

    4.2.1系統剩余電流檢測

    在系統接地型式為TN-C-S系統中，變壓器低壓側出線為PEN線對地是絕緣的。

    PEN經接線端子分成N線與PE線后，N線不再接地。這時，電流互感器必須安裝在PEN線分成PE線、N線后的PE線的中間段上，如圖6。

    4.2.2干線剩余電流檢測

    對220V供電系統，電流互感器只要套住二根電源線即可，要求其中的N線不得再重復接地。

    對于380V配電系統，電流互感器必須同時套住L1、L2、L3、N線，PE線不得穿過互感器，同時N線此后不得再接地。

    在接地型式為TN-C系統中，必須將其改造為TN-C-S、TN-S或局部TT系統后，才可以安裝使用報警式剩余電流保護裝置。

    4.2.3互感器的安裝

    電流互感器應安裝易于檢修的地方，互感器的安裝沒有方向問題。對插式互感器安裝時無需斷線、斷電，互感器可以直接掛在線上，也可以固定在配電盤上，但安裝時應注意安全。

    4.2.4報警值的設定

    剩余電流報警設定值必須大于被測電路的泄漏電流值，可以使用裝置的預檢功能，檢測被測電路的實際泄漏電流值，通常報警設定值取值不小于泄漏電流值的兩倍。
