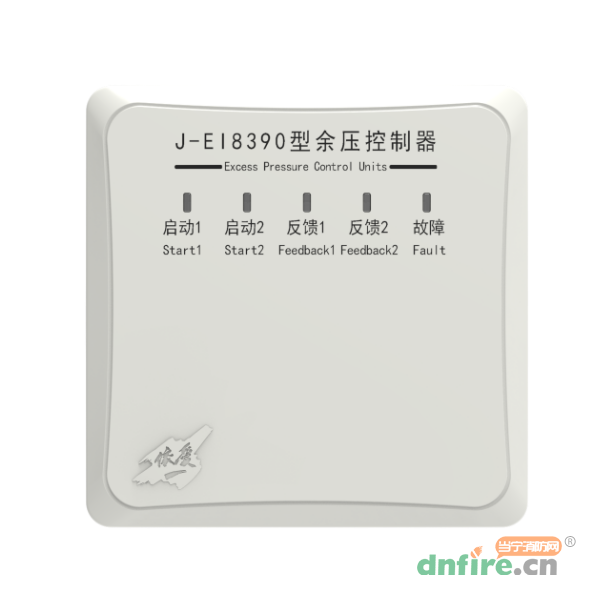

J-EI8390型余壓控制器接于依愛消防生產的EI-8360型余壓監控器的總線上,由控制器內置的微處理器控制繼電器動作來控制電動執行器的開啟角度,同時可接收有開到位和關到位的反饋信號。
◎接收監控器的命令啟動/關閉電動執行器;
◎打開或關閉執行器的控制線、關到位或開到位反饋線的故障檢測;
◎電子編碼,唯一ID地址,可通過余壓監控器在線設置地址。
型號 | J-EI8390 |
名稱 | 余壓控制器 |
品牌 | 依愛 |
總線工作電壓 | 24V脈動電壓 |
電源電壓 | DC 24V±15% |
總線工作電流 |
監視電流1.8mA;輸出每動作一路增加的電流2mA; 輸入每動作一路增加的電流0.6mA;點亮故障燈增加的電流0.6mA |
線制 | 兩總線(無極性)、DC 24V電源線(有極性) |
總線長度 | ≤2000m(截面積1.0mm2銅制雙絞線) |
指示燈 |
啟動燈:紅色,繼電器動作時點亮 反饋燈:紅色,檢測到輸入動作信號后點亮 故障燈:黃色,檢測到故障信號后點亮 |
使用環境溫度 | 0℃~+55℃ |
使用環境濕度 | ≤95%RH(不凝露) |
底座安裝孔距 | 60mm |
外形尺寸 | 長90mm,寬90mm,高41mm(含底座) |
重量 | 約100g |
執行標準 |
GB 16806-2006《消防聯動控制系統》 Q/XFD612-2020《消防應急疏散余壓監控系統》 |

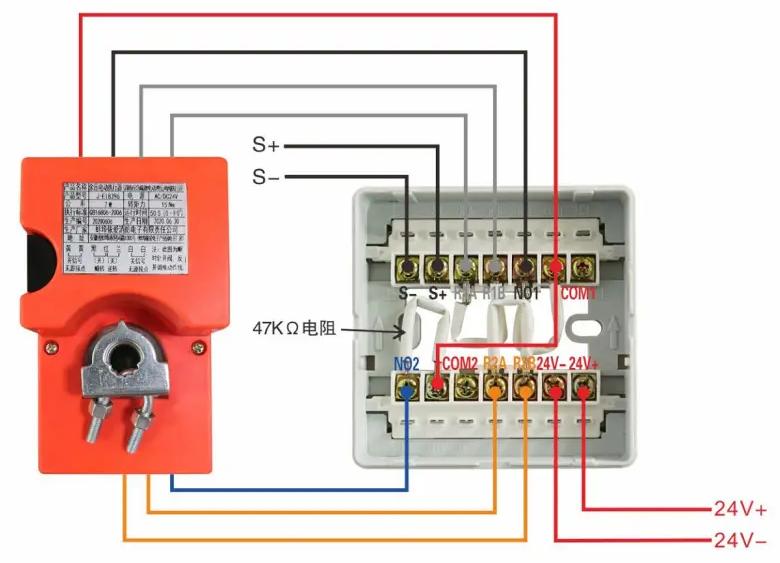

注意接線顏色須對應;
注意接線47kΩ可不接。
