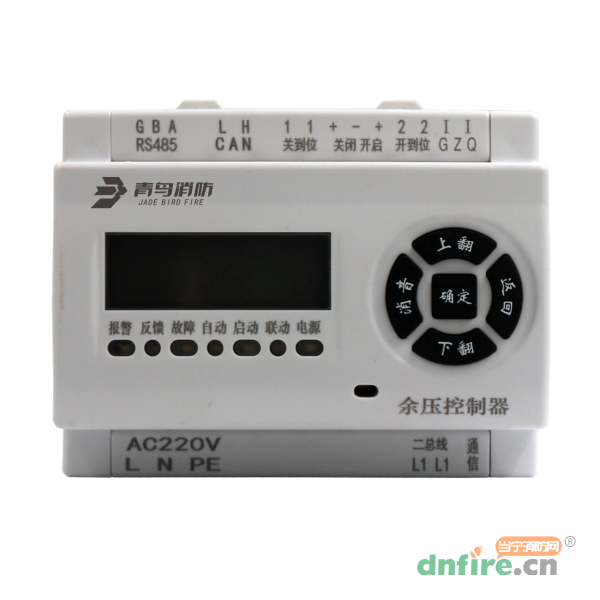

JBF5692型消防應急疏散余壓控制器是余壓監控系統的重要組成部分，常規安裝于其所監控區域正壓送風機配電控制箱內，通過二總線與設置在防煙樓梯或前室與消防通道內的余壓探測器進行連接，實時接收、分析判斷余壓探測器反饋的余壓值，并根據這些數值做出是否聯動控制正壓送風系統上的泄壓風閥執行器動作。當余壓控制器接收到余壓探測器的超壓報警信號時，將發出聲光報警信號，顯示報警余壓探測器的地址，并通過PID邏輯算法進行研判，輸出聯動命令控制相關區域內的正壓送風系統風道上的旁通泄壓閥開啟進行泄壓，保障樓梯間與前室或前室與室內走道間余壓值在正常范圍內。
控制器接收來自探測器的余壓報警信號，在60s內發出聲、光報警信號，顯示報警探測器的地址，記錄報警時間。
控制器具有手動消音功能，當再次有探測器報警信號輸入時，報警聲音會再次啟動。
可以根據探測器上報余壓值動態調節風閥，使被監控區域余壓值在設定范圍內。
控制器與探測器主機的通訊總線發生短路、斷路時，控制器會在100s內發出故障聲、光報警信號，顯示故障地址?？刂破鹘邮栈驒z測到探測器發來的故障信號（探測器自身故障、編碼錯誤、離線等），在100s內發出故障聲、光報警信號，顯示故障地址。
控制器具有歷史報警信息自動存儲功能。
| 回路負載 | 單回路，回路容量≤64個余壓探測器 |
| 供電方式 | AC220V |
| 額定功耗 | ≤30W |
| 顯示方式 | 中文液晶顯示 |
| 報警閥值 | 30~100Pa |
| 編碼方式 | 通過控制器編碼 |
| 通訊方式 | 無極性二總線 |
| 通訊距離 | ≤1000米，NH-RVS-2*1.5mm2 |
| 控制輸出 | 1路DC24V PID有源輸出（七根線） |
| 反饋輸入 | 2路（無源動合觸點） |
| 報警方式 | 聲光報警 |
| 安裝方式 | 標準35mm導軌安裝 |
| 外形尺寸 | 110mm長x90mm寬x55mm高 |
