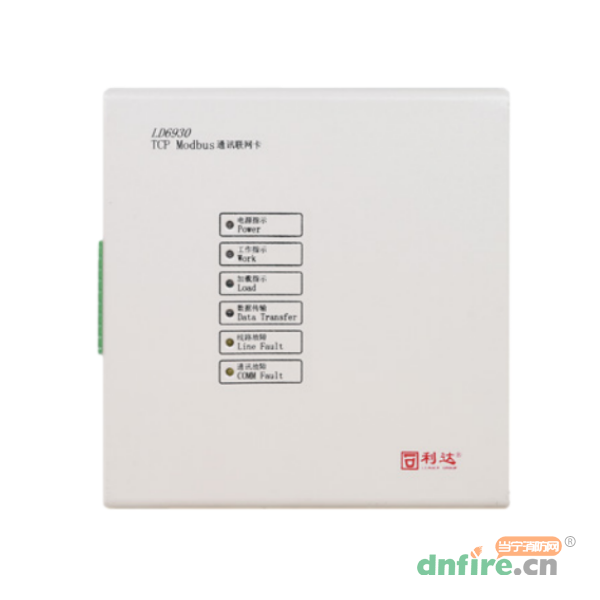

LD6930 TCP Modbus通訊聯網卡采用單片機以及CANBus技術,接收數據并完成通信協議的轉換,該通訊聯網卡提供支持TCP Modbus協議方式與第三方產品互聯互通,Modbus通訊接口為網口(RJ45)。TCP Modbus Server網口(RJ45)時,默認端口:6978,默認IP:192.195.1.62。Modbus協議功能碼:4 INPUT REGISTER,地址寄存器:雙字節,二進制表示順序從右至左:15位~0位,值內容:每位1有效,0正常。
使用CANBus與利達火災報警控制器連接。
使用網線RJ45接口與遠程通訊轉換器、樓控或其他系統相連。
使用TCP Modbus協議方式與第三方產品互聯互通。
具有線路故障和通訊故障檢測和指示功能。
具有數據傳輸指示功能。
工作電壓 | DC 24V |
工作電流 | <0.1A |
通訊協議 | TCP Modbus |
通訊轉換方式 | CANBus 轉以太網 |
組網方式 | 星型 |
工作環境溫度 | 0℃~45℃ |
工作環境相對濕度 | ≤95% (40±2)℃(無凝露) |
安裝方式 | 壁掛安裝 |

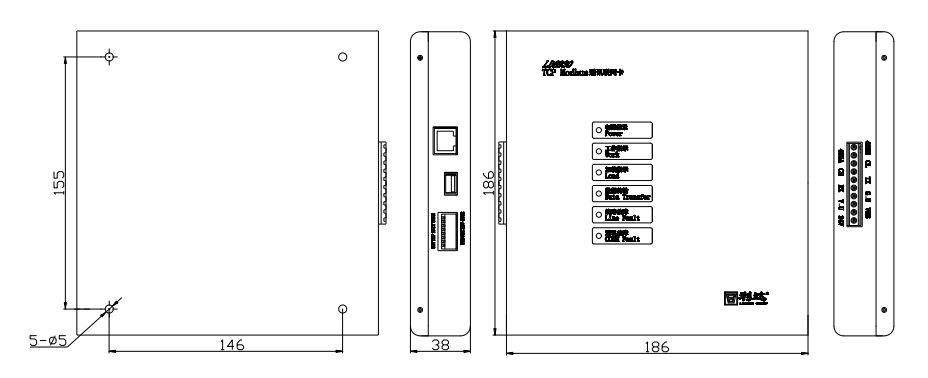

最大外形尺寸 | 長 186mm×寬 38mm×高 186mm |
