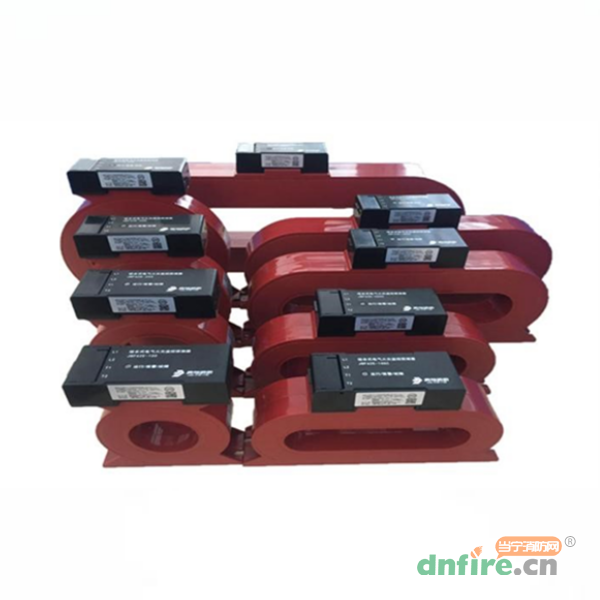

JBF62E系列組合式電氣火災監控探測器包括一路剩余電流互感器和一路可外接的溫度傳感器。當被保護線路中剩余電流達到報警設定值時，探測器會在30秒內發出報警信號，溫度達到報警設定值時，探測器會在40秒內發出報警信號?？梢杂行У谋Ｕ习踩秒姾头乐闺姎饣馂牡陌l(fā)生。
◎探測器和監控設備采用無極性兩總線制連接方式，通訊穩定可靠，布線簡便；
◎探測器設有一個指示燈，能清楚地指示探測器的狀態。綠色閃爍時表示為正常工作狀態，紅色常亮為報警狀態，黃色常亮為故障狀態；
◎探測器能將實時的剩余電流值、溫度值、報警信號和故障信號傳送到配接的電氣火災監控設備；
◎剩余電流報警設定值在200mA~1000mA的范圍內，步距1mA，默認報警設定值為500mA；外接的溫度傳感器報警溫度值設定在55℃～140℃的范圍內，步距1℃，默認值為85℃；剩余電流和溫度的報警值與設定值之差的絕對值小于設定值的5%；
◎外接的溫度傳感器通道的使能開關和剩余電流互感器使能開關可以在電氣火災監控設備或編碼器上開啟或關閉；
◎探測器的地址可以通過編碼器或電氣火災監控設備進行設置；
◎每一個探測器具有唯一的產品序列碼（PSN碼），用于識別身份，便于產品跟蹤管理。
| 工作電壓 | DC13~28V，調制型，控制器提供 |
| 監視電流 | ≤0.5mA（DC24V） |
| 報警電流 | ≤0.72mA（DC24V） |
| 確認燈 | 正常狀態綠色閃亮，報警狀態紅色常亮，故障狀態黃色常亮 |
| 線制 | 二線制（無極性） |
| 編址范圍 | 1~252 |
| 編址方式 | 編碼器編址、控制器編址 |
| 最遠傳輸距離 | 1500m（RVS 2×1.0mm2） |
| 兼容性 | 配接JBF62S30電氣火災監控設備 |
| 傳感器數量 |
1個剩余電流通道，配備1只剩余電流互感器； 1個測溫通道，可外TPS2-430G104F-1000型溫度傳感器（傳感器選配，,數量1只，長度1m） |
| 工作溫度 | -10℃～+55℃ |
| 貯存溫度 | -20℃～+65℃ |
| 相對濕度 | ≤95%(無凝露) |
| 信號處理單元顏色 | 黑色（PANTONE BLACK C） |
| 剩余電流互感器顏色 | 紅色（Pantone Q510-5-3) |
| 外殼材質 | ABS，阻燃V0級 |
| 產品重量 |

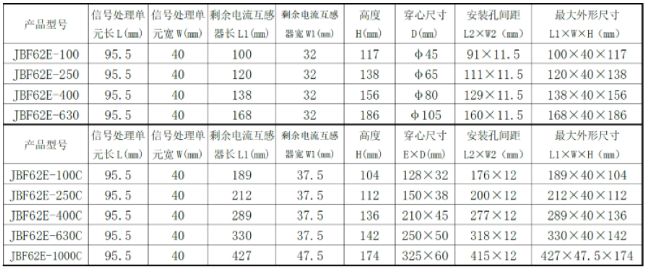

JBF62E-100：210±30g、JBF62E-250：300±30g、JBF62E-400：410±50g、JBF62E-630：550±60g、 JBF62E-100C：420±50g、JBF62E-250C：560±60g、JBF62E-400C：1050±100g、 JBF62E-630C：1550±200g、JBF62E-1000C：3350±200g |
| 執行標準 | GB 14287.2-2014、GB 14287.3-2014 |

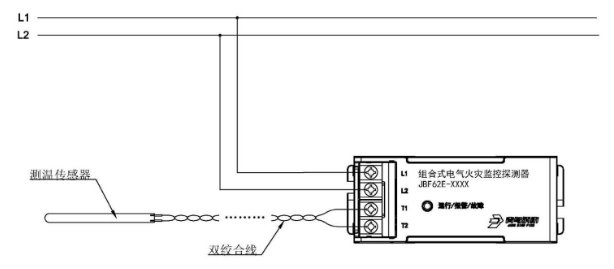

L1、L2：為二總線接線端子，連接在回路總線L1、L2上；
T1、T2：為連接溫度傳感器的接線端子，連接溫度傳感器接線端的插針；（該通道可關閉）
回路總線應選用多股銅芯雙絞線（不小于RVS 2×1.0mm²）?；芈房偩€安裝走線時，注意強弱電線分開走線，不允許交叉和搭線。配線應整齊，導線應綁扎成束，穿線可用阻燃PVC管、金屬管及金屬線槽。在穿管、線槽后，應將管口、槽口封堵。
