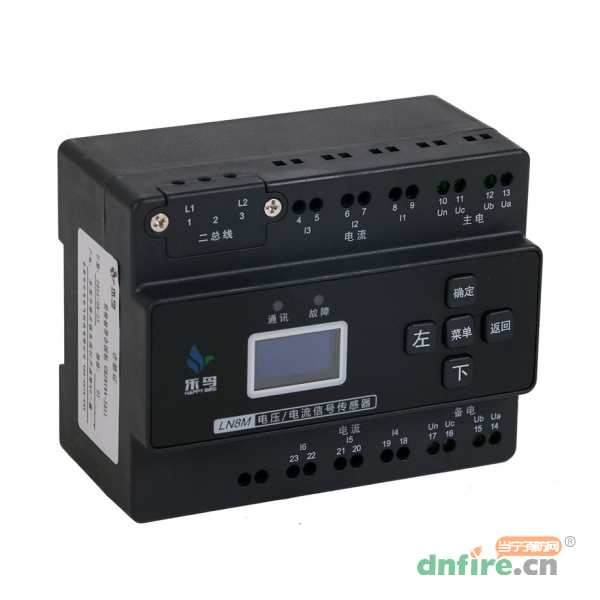

LN8M電壓/電流信號傳感器是對消防設備的電源進行實時監控,通過檢測消防設備電源的電壓/電流值和開關量狀態等參數,從而判斷電源設備是否存在著過壓、欠壓、過載、缺相、錯相等故障信息,并通過MODBUS總線傳至安裝于消防控制中心的監控主機,實時顯示報警信息、地址等信息,并主動存儲報警信息,從而達到預警的作用,為消防設備電源正常工作保駕護航。
◎實時監測消防設備主、備電源工作狀態信息
◎監測消防設備電源過壓、欠壓、過流、缺相、錯相等報警
◎OLED顯示電壓等電氣參數
◎采用DC24V工作電壓,由系統主機集中不間斷供給
◎以直接壓接方式采集電壓信號,采用不斷開被監測回路方式采集電流信號,誤差小于1%
◎聲光報警功能
◎CAN現場總線標準工業MODBUS-RTU協議
◎本機自檢功能
◎I/O輸入輸出監控功能
供電電壓 | 有監控器或區域分機的二總線 |
額定功率 | <5mA DC24V |
總線通信方式 | 二總線 |
地址編碼 | 每臺傳感器均具有唯一地址編碼(同一回路) |
隔離器 | 每臺傳感器內自帶隔離器 |
故障延時 | 0~60s連續可調,現場可設置 |
報警參數 |
欠壓<額定電壓*85% 過壓>額定電壓*110% |
報警顯示 | LED顯示 |
環境溫度 | -20℃~+70℃ |
相對濕度 | ≤95% |
海拔高度 | <4500m |
防護等級 | IP30 |
安裝方式 | 標準35mm導軌式安裝 |
外形尺寸 | 120*95*65mm |
型號 | 參數說明 |
LN8M-1-1V | 監測單相1路交流電壓 |
LN8M-1-1V1A | 監測單相1路交流電壓、電流 |
LN8M-1-3V3A | 監測單相3路交流電壓、電流 |
LN8M-1-6V | 監測單相6路交流電壓 |
LN8M-1-6A | 監測單相6路交流電流 |
LN8M-1-6V6A | 監測單相6路交流電壓、電流 |
LN8M-3-1V | 監測三相1路交流電壓 |
LN8M-3-1V1A | 監測三相1路交流電壓、電流 |
LN8M-3-2V | 監測三相2路交流電壓 |
LN8M-3-2V1A | 監測三相2路交流電壓,1路電流 |
LN8M-3-2V2A | 監測三相2路交流電壓、電流 |
LN8M-3-2A | 監測三相2路交流電流 |
